Các xem thông số bình ắc quy ô tô

Vai trò của bình ắc quy ô tô

Ắc quy đóng vai trò sau:

-    Cung cấp nguồn điện để khởi động động cơ.
-    Cung cấp nguồn điện cho các thiết bị điện.
-    Tích trữ điện để khởi động lại động cơ.

Vị trí của bình ắc quy

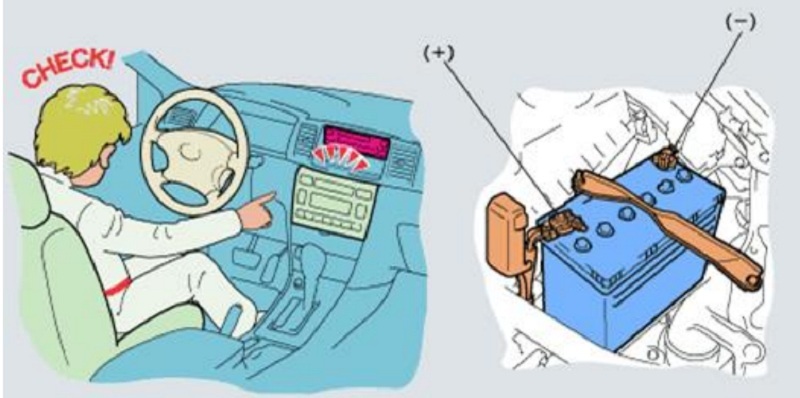

Hình 2.1: Vị trí bình ắc quy trên xe. 

Các bộ phận trên bình ắc quy ô tô

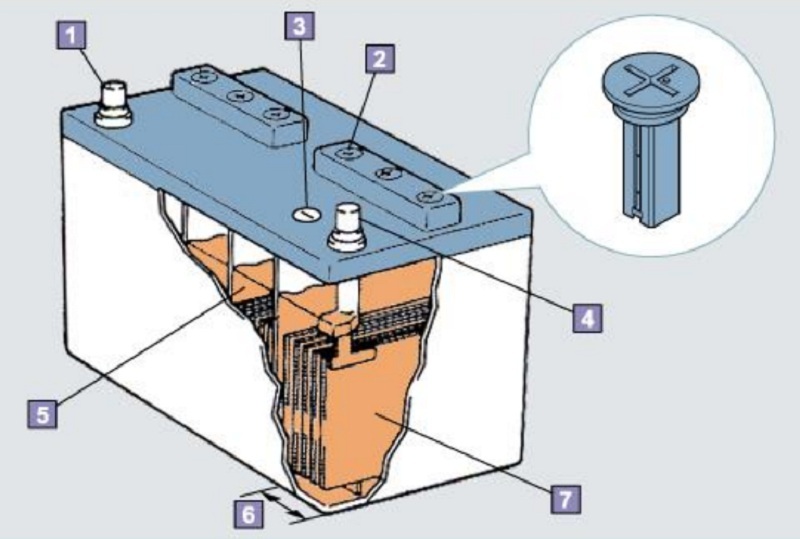

Cấu tạo bình ắc quy

1.    Cực âm
Một bộ phận của ắc quy có gắn cáp âm.

2.    Nút thông hơi
Xả khí sinh ra trong quá trình nạp.
Nút dùng để bổ sung dung dịch.

3.    Mắt kiểm tra
Dùng để kiểm tra trạng thái nạp hay mức dung dịch.

4.    Cực dương
Một bộ phận của ắc quy có gắn cáp dương.

5.    Dung dịch
Phản ứng hoá học với các bản cực để nạp và phóng điện

6.    Ngăn ắc quy
Mỗi ngăn có điện áp 2.1 V

7.    Bản cực
Bao gồm các bản cực dương và âm.

Thông số kỹ thuật nhận dạng bình ắc quy ô tô

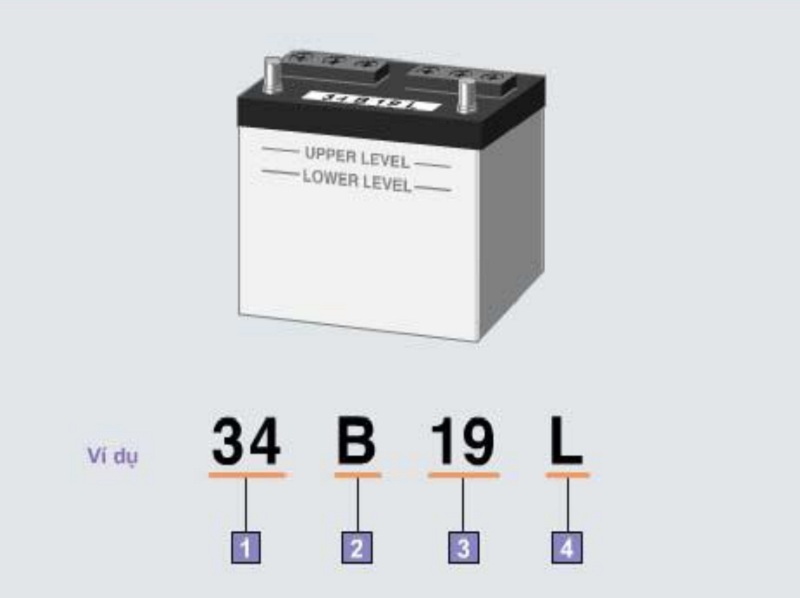

Hình 2.3: Các ký hiệu, mã hoá nhận dạng ắc - quy.

-  Các mã nhận dạng ắc quy, được đánh dấu trên thân ắc quy, cho biết kích thước của ắc-quy và tính năng, khả năng lưu trữ điện năng.

- Giải thích các ký hiệu trên hình

-    Tính năng: Cho biết lượng điện mà ắc-quy có thể lưu được (dung lượng ắc-quy). Số
này càng lớn, năng lượng điện mà ắc-quy có thể lưu được càng lớn.

-    Dung lượng ắc-quy (AH) = Độ lớn của dòng điện phóng x Thời gian phóng điện.

-    Chiều rộng và chiều cao của ắc quy: Việc một thông số kết hợp chiều rộng và chiều cao của ắc quy được chỉ ra bằng một trong 8 chữ cái (Từ A đến H).Chữ cái càng gần với H, ắc quy sẽ rộng và cao hơn.

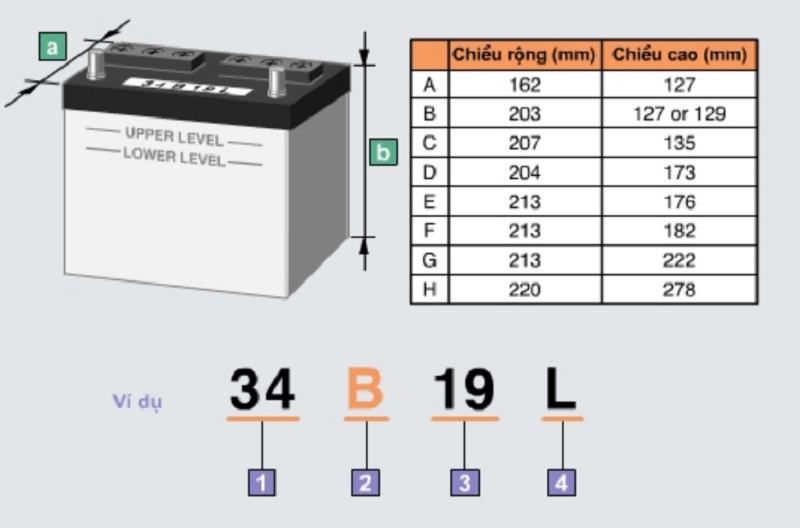

Hình 2.4: Thông số chiều rộng và chiều cao ắc - quy. 

-    Chiều dài của ắc quy: Cho biết chiều dài của ắc-quy theo (cm). Ví dụ như trên hình vẽ là ắc - quy có chiều dài là 19 cm.

Hình 2.5: Thông số chiều dài của ắc - quy.

-    Vị trí của cực âm: Cho biết cực âm của ắc-quy được đặt ở bên phải ( R) hay bên trái (L) của ắc-quy, khi nhìn từ phía trước (hướng mà có thể đọc đúng được mã ID).

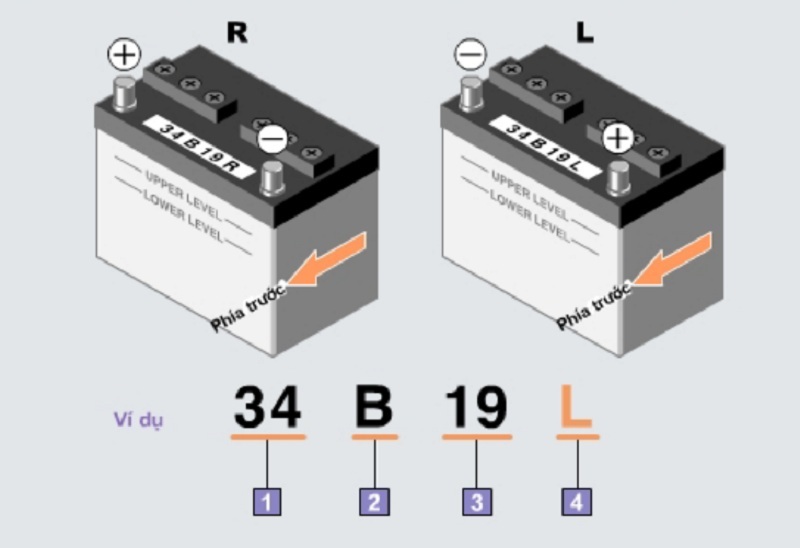

Hình 2.6: Vị trí của cực âm ắc - quy.

-    Đường kính của cực: Các cực âm và cực dương của ắc quy có kích thước khác nhau, để tránh việc nối nhầm cực.

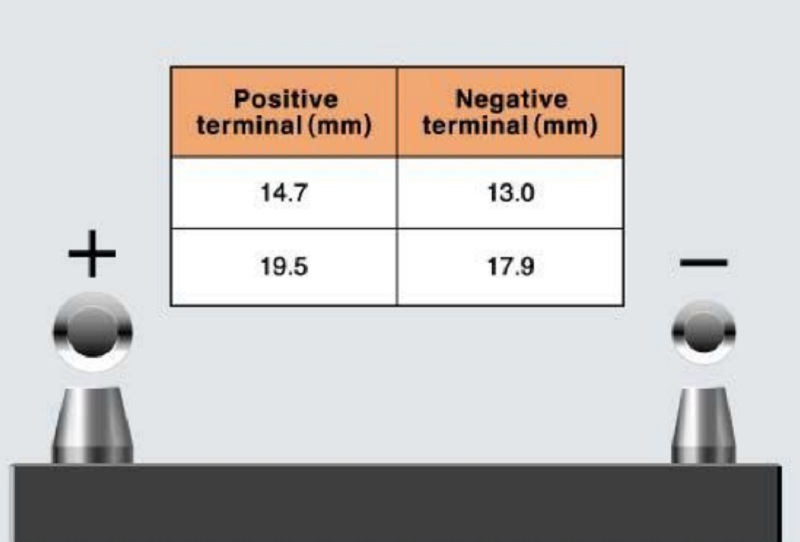

Hình 2.7: Thông số đường kính của các cực ắc - quy.

Vị trí đọc thông số bình ắc quy

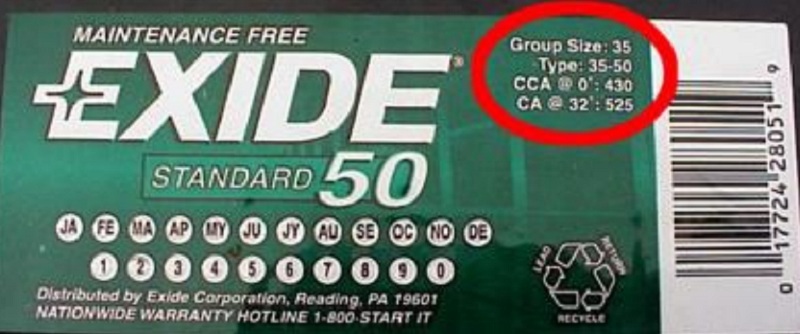

Hình 2.8: Vị trí đọc thông số ắc - quy.
