Vị trí, cách kiểm tra, thay thế các loại bóng đèn ô tô

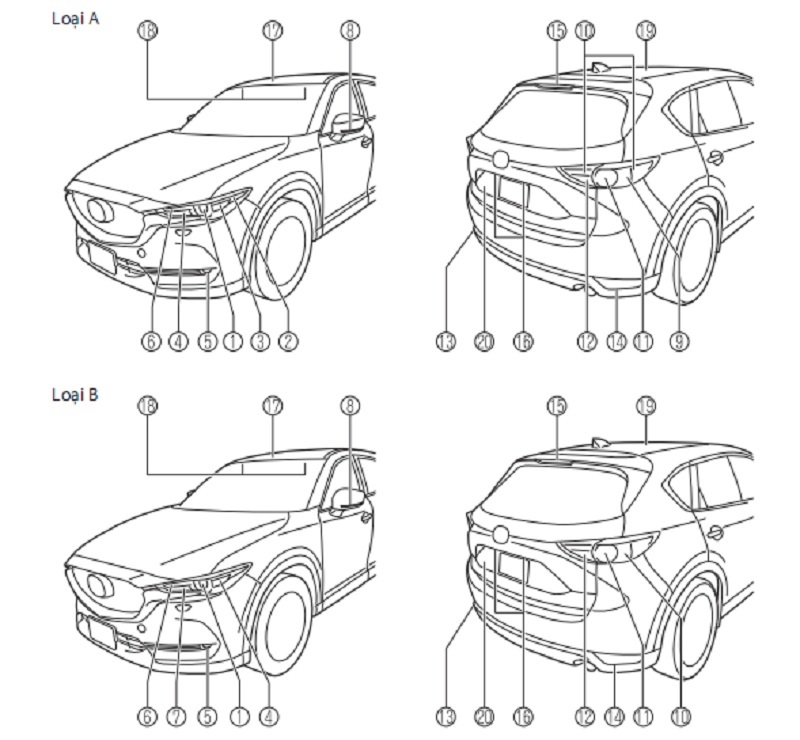

VỊ TRÍ CÁC LOẠI ĐÈN TRÊN XE Ô TÔ

1.    Đèn đầu (chiếu xa)
2.    Đèn vị trí/Đèn chạy ban ngày
3.    Đèn đầu (chiếu gần)*
4.    Đèn ban ngày*
5.    Đèn sương mù trước*
6.    Đèn tín hiệu tích hợp trong đèn đầu
7.    Đèn vị trí
8.    Đèn tín hiệu tích hợp trên kính chiếu hậu
9.    Đèn phanh
10.    Đèn phanh/Đèn hậu
11.    Đèn tín hiệu tích hợp trong cụm đèn hậu
12.    Đèn hậu
13.    Đèn sương mù sau (lái bên trái)
14.    Đèn sương mù sau (lái bên phải)*
15.    Đèn phanh sau trên cao
16.    Đèn biển số xe
17.    Đèn trần/Đèn đọc sách trước
18.    Đèn tích hợp trong tấm che nắng *
19.    Đèn đọc sách sau
20.    Đèn chiếu sáng khoang hành lý

CẢNH BÁO

Không được chạm tay trần vào phần kính của bóng đèn halogen và luôn đeo kính bảo vệ khi sửa chữa hoặc làm việc xung quang bóng đèn:

Khi bóng halogen bị vỡ, nó sẽ rất nguy hiểm. Các bóng này có chứa khí áp lực. Nếu một bóng bị vỡ, nó sẽ làm nổ và gây chấn thương nghiêm trọng do mảnh kính đèn. Nếu chạm tay trần vào phần kính, mồ hôi dính vào bóng đèn sẽ làm cho bóng bị quá nhiệt và nổ khi bật sáng..

Luôn giữ bóng đèn halogen xa tầm với của trẻ em:

Chơi với bóng đèn halogen là rất nguy hiểm. Có thể gây ra thương tích nghiêm trọng do đánh rơi bóng đèn hoặc làm vở.

CHÚ Ý: Khi thay vỏ đèn hoặc cụm đèn hãy dùng 1 tua vít, đảm bảo tua vít không chạm các mạch điện bên trong. Nếu tua vít chạm vào mạch điện, thì sẽ gây ra chạm mạch dẫn đến hư hỏng đèn.

GHI CHÚ

• Khi thay bóng, hãy đến trạm dịch vụ ủy quyền của Mazda.
• Nếu tình cờ chạm vào bóng đèn halogen, thì hãy dùng cồn vệ sinh nó trước khi sử dụng.
  Dùng hộp đựng và nắp đậy của bóng thay thế để đựng bóng cũ và để xa tầm với của trẻ em.

Thay thế bóng đèn bên ngoài xe

Đèn đầu, đèn ban ngày/đèn vị trí (Loại A), Đèn ban ngày (Loại A), Đèn sương mù trước*, Đèn tín hiệu tích hợp trên đèn đầu, Đèn phanh (Loại A), Đèn phanh/ Đèn hậu (Loại A), Đèn lùi, Đèn phanh trên cao.

Đèn LED không thể thay thế từng bóng đèn đơn lẻ vì nó được tích hợp nhiều bóng với nhau thành 1 cụm. Do đó đèn LED phải được thay thế nguyên cụm. Để thay thế bóng đèn, hãy mang xe đến Trạm Dịch Vụ Ủy Quyền Mazda.

Đèn tín hiệu tích hợp đèn đầu, Đèn vị trí (Loại B)

1.    Đảm bảo công tắt máy và công tắt đèn đã được tắt.
2.    Nâng nắp ca-bô.
3.    Xoay cụm bóng đèn và đuôi đèn ngược chiều kim đồng hồ và tháo nó ra.
4.    Tháo bóng đèn ra khỏi đuôi đèn.

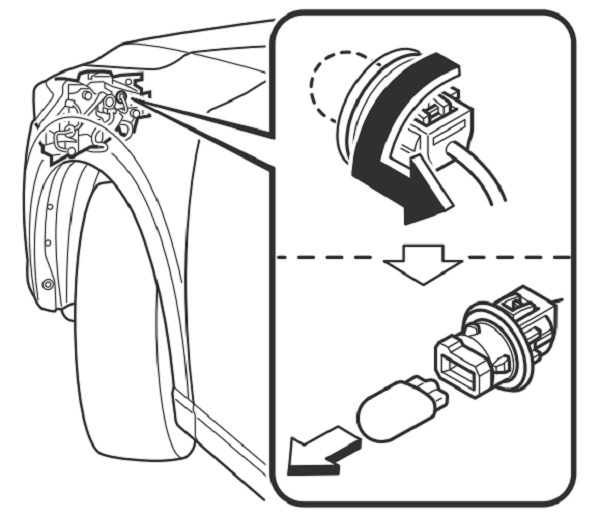

Đèn tín hiệu tích hợp đèn đầu

5.    Lắp bóng đèn mới theo thứ tự ngược với tháo bòng đèn.

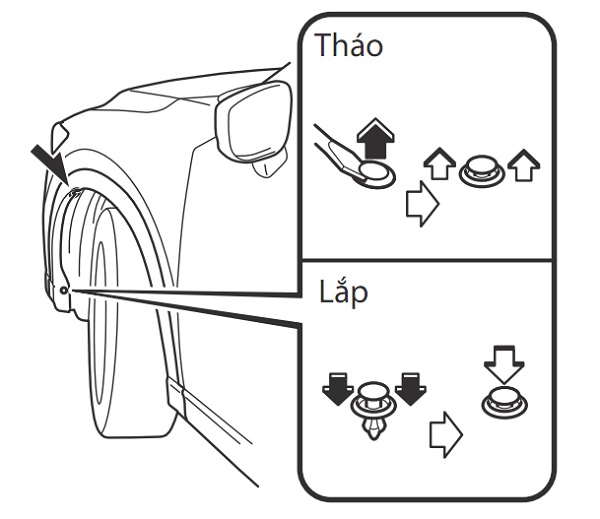

Đèn ban ngày (Loại B)

1.    Đảm bảo công tắt máy và công tắt đền đã được tắt.
2.    Nếu tiến hành thay thế bóng đèn phải, khởi động động cơ và xoay hết hành trình vô-lăng sang trái, và tắt động cơ. Nếu thay bóng đèn trái thì xoay vô-lăng sang phải.

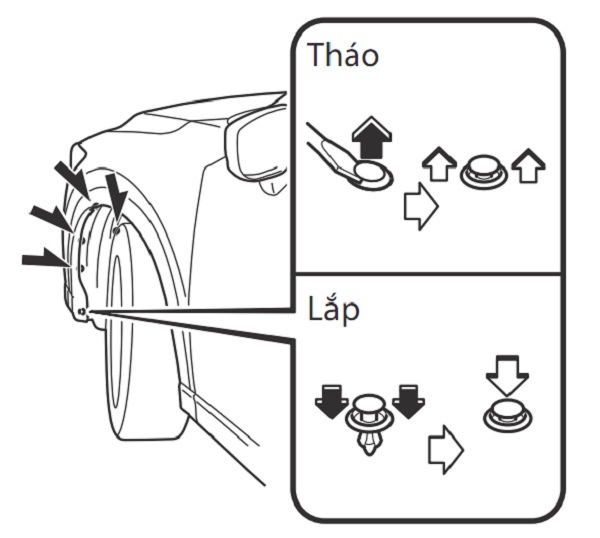

3.    Tháo chốt nhựa bằng tua-vít nhỏ dẹp và tháo các chốt giữ còn lại, và sau đó tháo tấm chắn ra.

4.    Tháo chốt nhựa bằng tua-vít nhỏ dẹp và tháo các chốt giữ còn lại, và sau đó tháo tấm chắn ra.

5.    Xoay cụm bóng đèn và đuôi đèn ngược chiều kim đồng hồ và tháo nó ra.

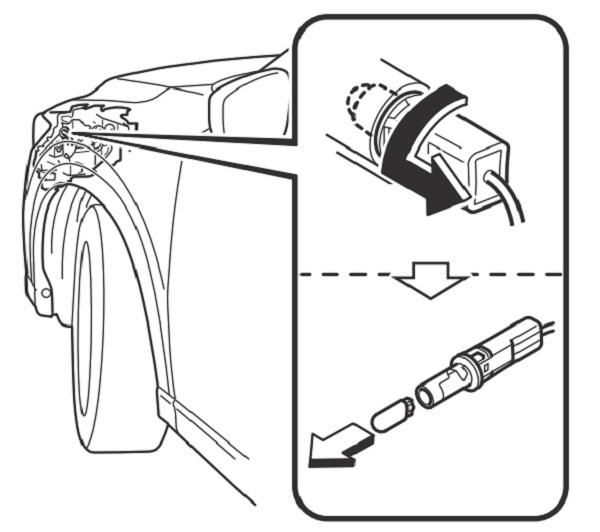

6.    Tháo bóng đèn ra khỏi đuôi đèn.

7.    Lắp bóng đèn mới theo thứ tự ngược với tháo bòng đèn.

Đèn tín hiệu tích hợp trên cụm đèn sau, Đèn phanh/Đèn hậu (Loại B)

1. Đảm bảo công tắt máy và công tắt đèn đã được tắt.

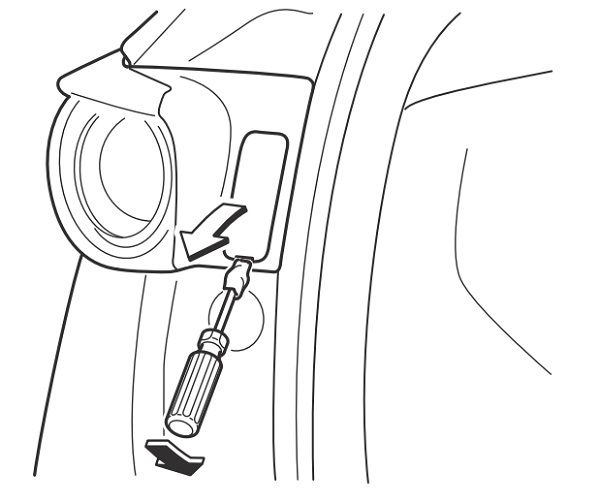

2. Để tranh làm hỏng vỏ bọc tua-vít nhỏ cần được bọc bằng vải mềm, sau đó tháo vỏ bằng tua-vít.

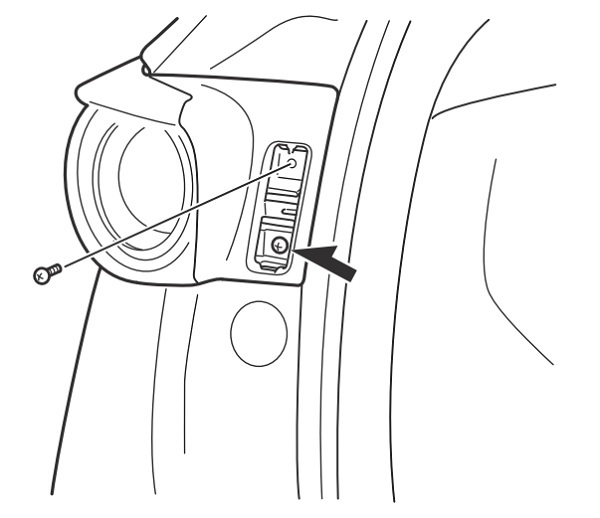

3. Xoay tua-vít theo chiều ngược chiều đồng hồ và tháo chúng ra.

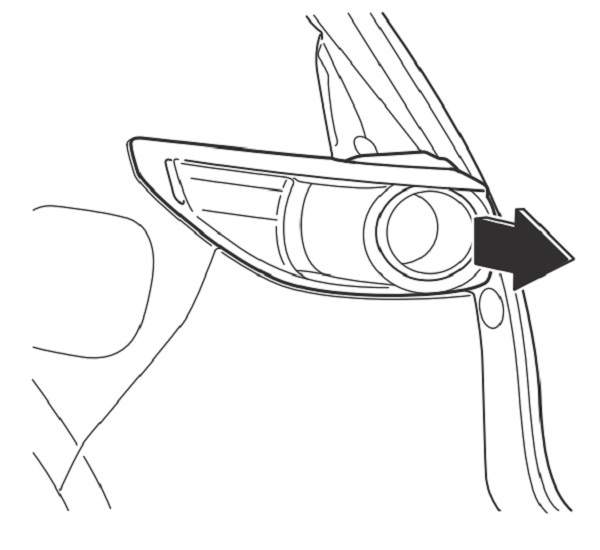

4. Tháo nguyên cum đèn ra hướng phía sau.

5. Xoay cụm bóng đèn và đuôi đèn ngược chiều kim đồng hồ và tháo nó ra.

6. Tháo bóng đèn ra khỏi đuôi đèn

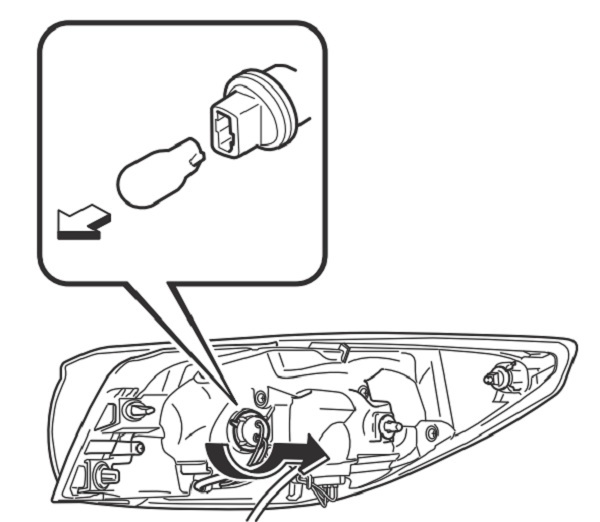

Đèn tín hiệu tích hợp trên cụm đèn sau

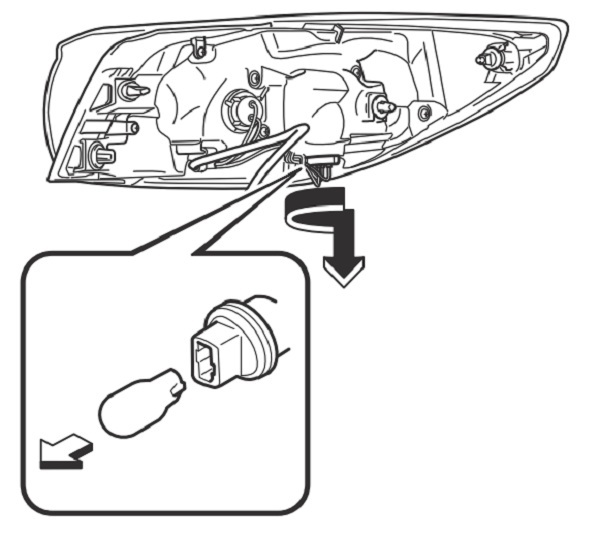

Đèn phanh/Đèn hậu

7. Lắp bóng đèn mới theo thứ tự ngược với tháo bòng đèn

Đèn sương mù sau

1. Đảm bảo công tắt máy và công tắt đèn đã được tắt.

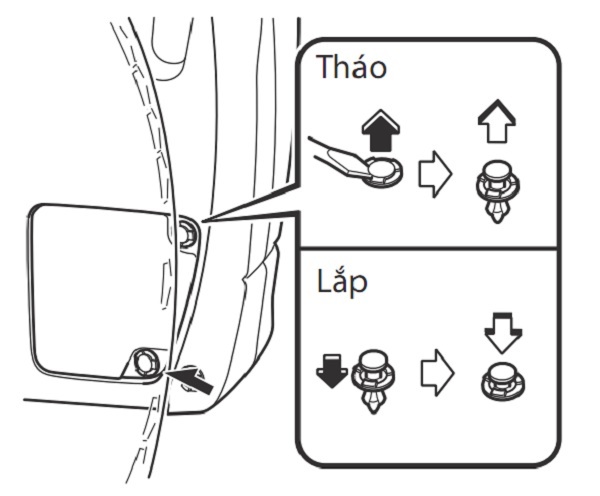

2. Tháo chốt nhựa bằng cách kéo các nút trung tâm của chốt nhựa.

3. Tháo vỏ ra ngoài

4. Tua-vít theo chiều ngược chiều đồng hồ và tháo chúng ra.

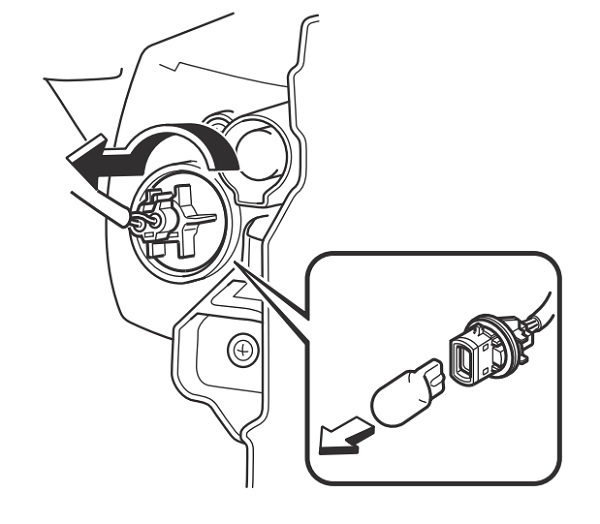

5. Tháo bóng đèn ra khỏi đuôi đèn.

6.    Lắp bóng đèn mới theo thứ tự ngược với tháo bòng đèn.
