Các tín hiệu đầu vào và đầu ra của hệ thống điều khiển nhiên liệu
Tác giả: Khang Thế Ngày đăng: 12/07/2021

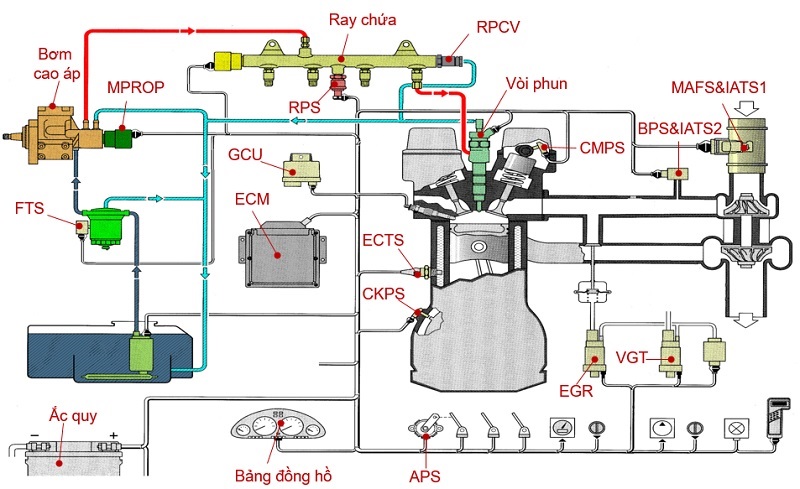

Hệ thống điều khiển động cơ CRDi có thể chia làm 3 nhón chính sau:
Các cảm bến, công tắc cảm nhận điều kiện hoạt động của động cơ và gửi thông tin cho ECM. Nó bao gồm:
- Cảm biến khối lượng dòng khí nạp: MAFS
- Cảm biến áp suất dòng khí nạp: BPS
- Cảm biến nhiệt độ dòng khí nạp: IATS1 và IATS2.
- Cảm biến nhiệt độ nước làm mát: ECTS
- Cảm biến vị trí trục cam: CMPS
- Cảm biến trục cơ: CKPS
- Cảm biến vị trí chân ga: APS
- Cảm biến nhiệt độ nhiên liệu: FTS
- Cảm biến áp suât nhiên liệu trong ray chứa chung: RPS
- Công tắc áp suất ga điều hòa: APT
- Cảm biến tốc độ xe: VSS
- Công tắc áp suất dầu bôi trơn: OPS.
- Cảm biến nước có trong nhiên liệu
- Các rơ le: khởi động, bơm nhiên liệu, sấy
- Cảm biến Lambda: LBS
.... Và một số thiết bị khác tùy thuộc vào từng loại động cơ
ECM: được coi là bộ não của hệ thống điều khiển, ECM sẽ nhận thông tin từ các cảm biến và xử lý thông tin, sau đó đưa các tín hiệu cho các cơ cấu chấo hành.
Các cơ cấu chấp hành: Nhận tín hiệu điều khiển từ ECM và thực hiện các công việc điều khiển để đảm bảo động cơ hoạt động tối ưu nhất:
- Các vòi phun.
- Cơ cấu điều khiển VGT.
- Cơ cấu điều khiển EGR.
- Cơ cấu điều khiển van cửa nạp ACV.
- Mô tơ điều khiển van điều khiển xoáy lốc cửa nạp VSCA.
- Van RPCV
- Van MPROP
- Bơm sơ cấp
- Hệ thống bugi sấy
... và một số thiết bị khác nữa tùy thuộc vào từng loại động cơ
