Cấu tạo hệ thống khung gầm thân xe ô tô

Tác giả: Khang Thế Ngày đăng: 21/05/2021

Khung Gầm Xe Ô Tô

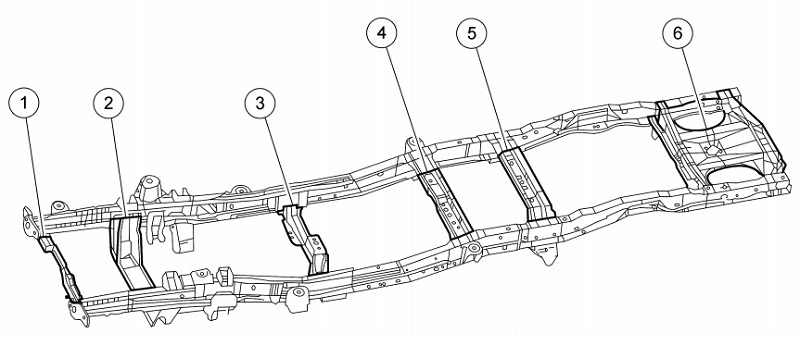

•   2 thanh thép dọc,
•   1 thanh dầm ngang phía trước,
•   1 thanh dầm ngang phía sau,
•   4 thanh dầm đỡ ngang
•   Các thanh dầm ngang số 1A (chỉ cho loại 4 bánh dẫn động (4WD)) và thanh số 1 được hàn với khung thép dọc.
•   Các khung thanh dầm ngang còn lại được tán đinh hoặc bắt vít vào các vị trí.
Đối với phần sửa chữa khung xe, tham khảo phần 501-35 của tài liệu sửa chữa hiện hành.

Các lỗ Lắp đặt Thân xe ô tô

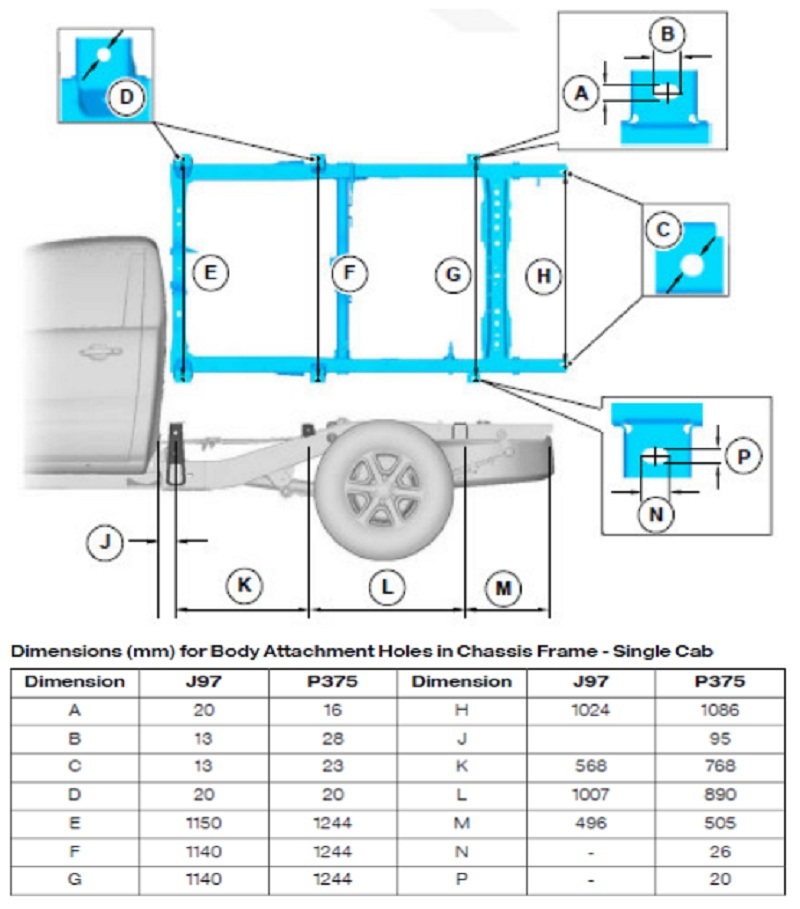

Cabin đơn

Cabin mở rộng RAP

Dimension	J 97	P375	Dimension	J97	P375
A	20	16	G	1024	1024
B	13	28	H		95
c	13	23	J	776	1188
D	20	20	K	498	505
E	1130	1244	L		26
F	1140	1244	M		20

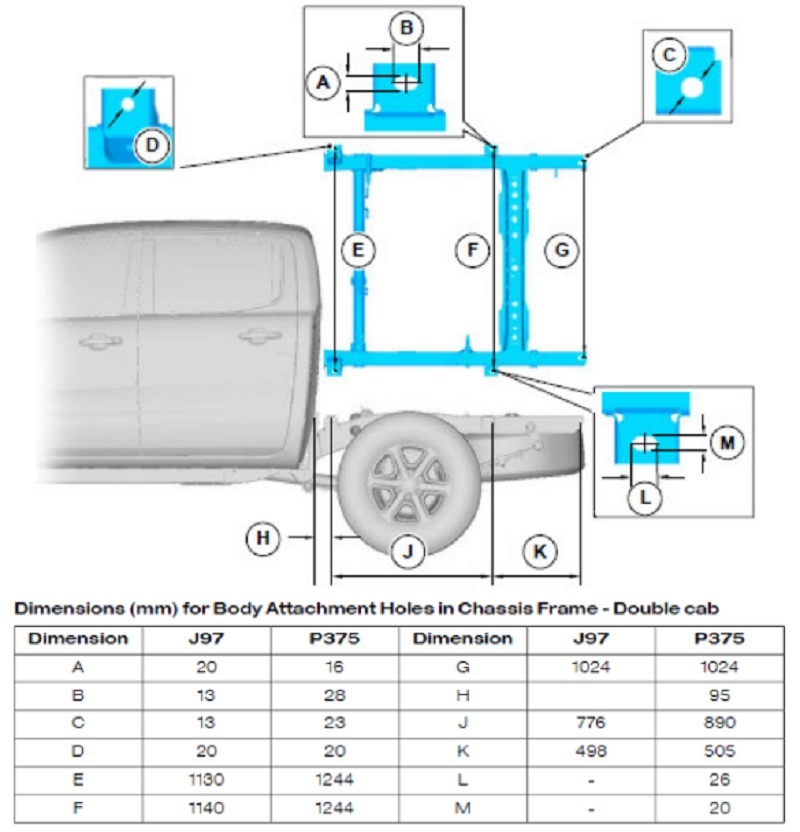

Cabin kép

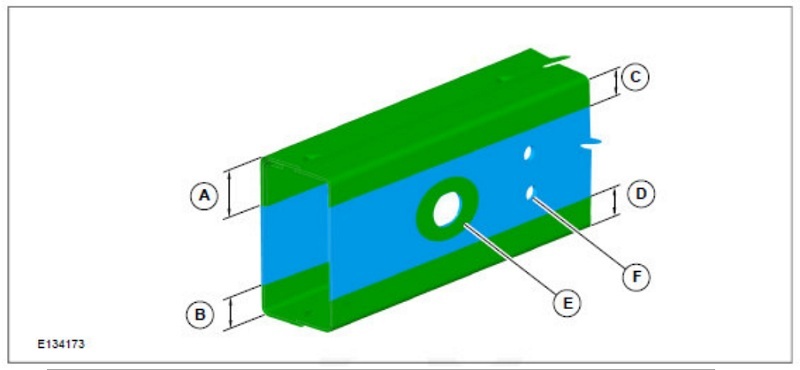

Lỗ khoan trên Khung xe

Các kích thước (mm) cho các lỗ lắp thân xe ở khung sườn trên mặt bích cơ sở trung bình
A	19	D	110
B	11	E	Không khoan trong phạm vi lỗ 20 mm hoặc trong khu vực màu xanh bóng mờ
C	100	F	Không khoan quá 2 lỗ trên một đường thẳng đứng
