Cụm chi tiết Táp lô trên xe ô tô: Đồng hồ Táp lô, Màn hình, Các phím chức năng

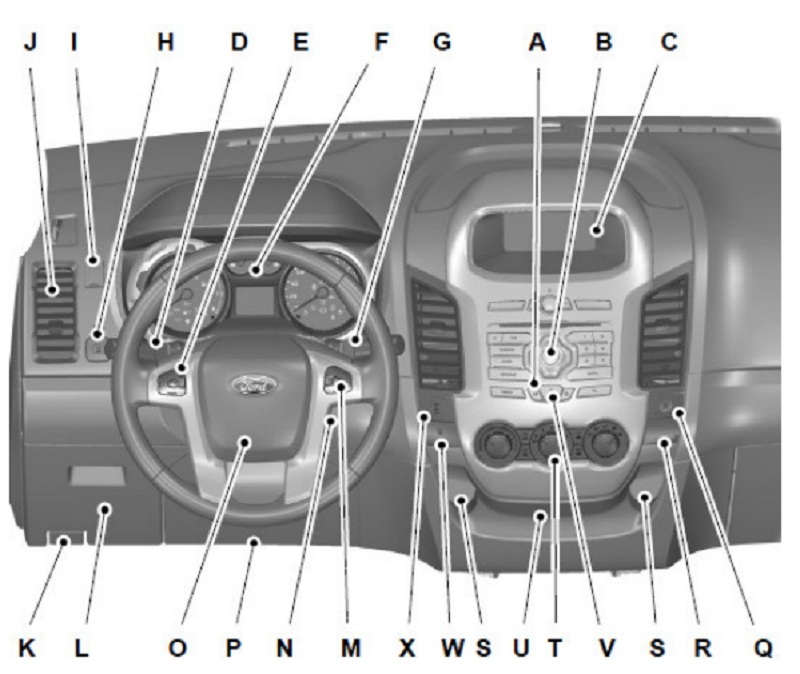

Tổng quan Cụm Táp lô
Tay lái thuận
|
A |
Nút nhấn khóa cửa. |
M |
Điều khiển ga tự động |
|
|
B |
Cụm audio |
N |
Công tắc máy |
|
|
C |
Màn hình hiển thị đa chức năng. |
O |
Kèn |
|
|
P |
Túi khí đầu gối cho lái xe |
|||
|
D |
Cần gạt đa năng - điều khiển đèn tín hiệu |
Q |
Điều khiển cân bằng |
|
|
R |
Đèn cảnh báo ngưng hoạt động túi khí hành khách |
|||
|
E |
Điều khiển Audio |
|||
|
F |
Warning lamps and indicators |
S |
Cổng cấp nguồn phụ |
|
|
G |
Cần công tắc gạt mưa |
T |
Điều khiển điều hòa |
|
|
H |
Điều khiển kính chiếu hậu |
U |
Giắc cắm thiết bị phụ và USB |
|
|
I |
Công tắc cao thấp đèn pha |
V |
Công tắc đèn Hazard |
|
|
J |
Các cửa gió |
W |
Công tắc khóa vi sai cầu sau |
|
|
K |
Tay mở ca pô |
X |
Điều khiển kiểm soát xuống dốc. |
|
|
L |
Cốp tay phía lái xe |

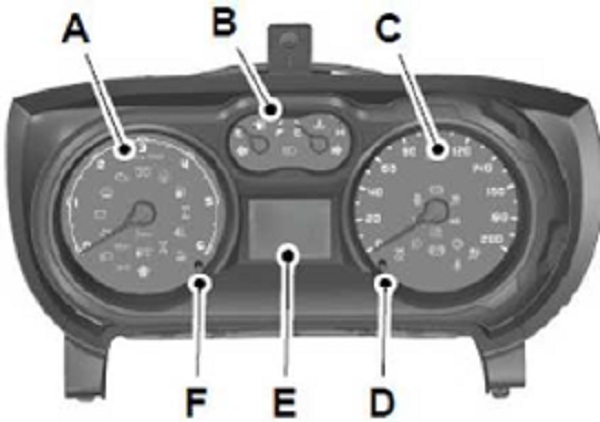

Hộp Điều khiển Đồng hồ Táp lô - (IPC)
A Đồng hồ tốc độ động cơ
B Đồng hồ nhiên liệu và đồng hồ nhiệt độ nước làm mát
C Đồng hồ tốc độ xe
D Nút điều chỉnh sáng tối Táp lô
E Màn hình hiển thị thông tin
F Nút chọn vào hành trình / cài đặt lại hành trình
Đồng hồ Táp lô hay được goi là Hộp điều khiển Táp lô (IPC). Nó là trung tâm hiển thị thông tin cung cấp các loại thông tin khác nhau cho lái xe thông qua các hiển thị trên cụm đồng hồ Táp lô. Nhấn nút (nhỏ hơn 2 giây) để lướt qua các thư mục chức năng, nhấn và giữ lâu hơn 2 giây để cài đặt chức năng hiện hành.
Điều chỉnh trip trên đồng hồ taplo
Hành trình A
Hành trình B
Quàng đường đi đẽn hết nhiên liệu
Tiêu hao nhiên liệu trung bình
Tiêu hao nhiên liệu tức thời
Tốc độ xe trung bình
Nhiệt độ bên ngoài
A Vị trí số (chỉ ở xe có hộp số tự động)
B Hiển thị Km hành trình
C Hiển thị Km tổng
Màn hình hiển thị trung tâm có thể thay đổi ngôn ngữ, đơn vị đo so sẵn theo nhu cầu người sử dụng.

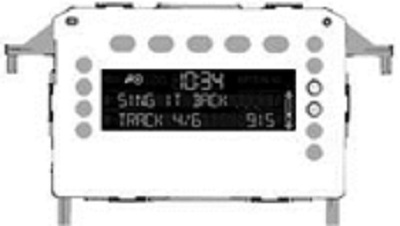

Màn hình Hiển thị Đa chức năng - MFD
Ví dụ đối với xe Ford Ranger 2011 mới có 4 loại màn hình hiển thị đa chức năng (MFD). MFD được trạng bị phụ thuộc vào dòng sản phẩm và mức độ trang thiết bị. MFD sẽ được giới thiệu ở bài 3: Phần Điện.
