Điều khiển đóng ngắt lốc điều hoà ô tô

Hoạt động của hệ thống điều khiển đóng ngắt lốc điều hoà ô tô

•    Tín hiệu điều hoà (A/C) truyền từ cảm biến nhiệt độ (thermoswitch) qua PCM, rơ le điều hòa, công tăc áp suất ga điều hoà để điều khiển côn điều hoà.(đối với hai loại động cơ WL và WLTurbo)

•    PCM điều khiển rơ le A/C và van điều khiển tốc độ không tải nhanh.

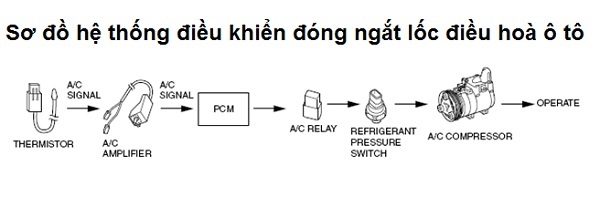

Sơ đồ hệ thống điều khiển đóng ngắt lốc điều hoà ô tô

1. Thermo sw    Bộ cảm nhận nhiệt độ giàn lạnh
2. AC Signal    Tín hiệu điều hòa
3. PCM    Bộ điều khiển PCM
4. AC relay     Rơ le điều hoà
5. A/C Amplifier    Bộ khuếch đại
6. Refrige switch    Công tắc áp suất ga
7. AC Compressor    Lốc lạnh
8. Operate    Hoạt động

Tín hiệu điều khiển on/off A/C

Cảm biến nhiệt độ ở giàn lạnh (thermoswitch) truyền tín hiệu A/C tức là đóng ON hoặc ngắt OFF lock căn cứ vào nhiệt độ không khí đi qua giàn lạnh khi mà điều hoà làm việc.Điều này giới hạn nhiệt độ làm việc của bề mặt giàn lạnh với mục đích là ngăn nghừa sự đóng băng trên bề mặt giàn lạnh

Tín hiệu đóng ngắt A/C đối với hệ thống điều hoà có két sưởi

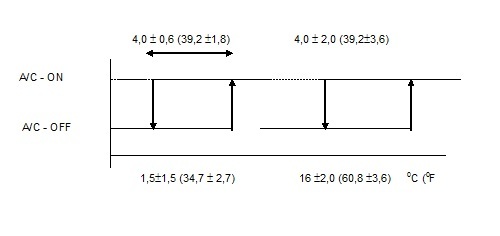

Nhiệt độ của giàn lạnh

Tín hiệu đóng ngắt A/C đối với hệ thống điều hoà không có lò sưởi

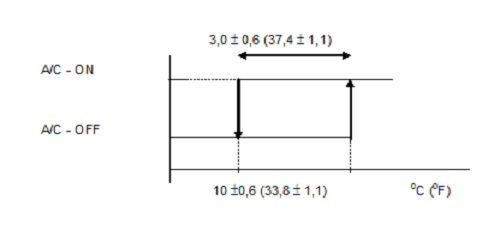

Nhiệt độ dàn lạnh
