ECM là gì ? Chức năng điều khiển động cơ của ECM

ECM là gì ?

ECM là bộ điều khiển và xử lý trung tâm của động cơ xe ô tô. ECM được viết tắt bởi 3 chữ cái đầu của cụm Engine Control Module. ECM dùng để xử lý các tín hiệu đầu vào từ các cảm biến và đưa ra tín hiệu điều khiển cho các thiết bị đầu ra.

Chức năng điều khiển động cơ của ECM

ECM điều khiển tỉ lệ hòa trộn

Điều khiển vòng hở (open loop)

Để điều khiển được tỉ lệ lamda tối ưu đối với từng điều kiện hoạt động của động cơ, cần phải đo đếm được lượng nhiên liệu và không khí đưa vào buồng đốt. Cảm biến khối lượng dòng khí nạp (MAFS) dùng để đo lượng không khí được đưa vào buồng đốt. Cảm biến nhiệt độ nước làm mát (ECTS) để đo nhiệt độ nước làm mát để phun bù nhiên liệu khí động cơ nguội. Cảm biến vi trí trục cơ (CKPS) dùng xác định vị trí của trục cơ mà quyết định thời điểm phun. Các tín hiệu từ các cảm biến này cùng một số cảm biến phụ trợ khác sẽ được đưa đến ECM. ECM sẽ xử lý các tín hiệu đến và đưa ra các tín hiệu điều khiển cho vòi phun (thời điểm  mở vòi phun và thời gian phun), cuộn đánh lửa (thời điểm bật tia lửa điện), cơ cấu điều khiển tốc độ không tải để điều khiển lượng không khí nạp khi động cơ ở chế độ không tải.

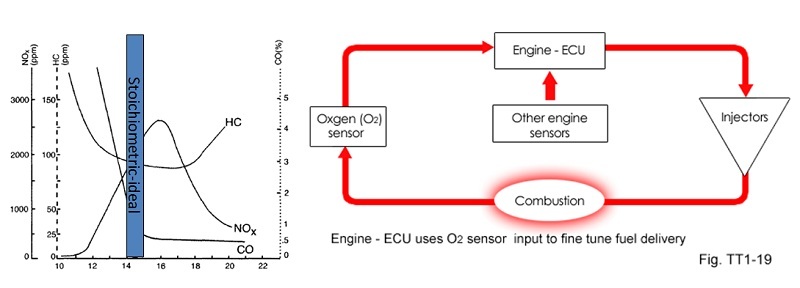

Điều khiển vòng kín (close loop)

Như đã đề cập ở trên, bộ chuyển đổi xúc tác chuyển đổi các chất khí độc hại (NOX,CO, HC) thành các chất khí không độc hại (CO2, H2O). Để bộ chuyển đổi xúc tác hoạt động hiệu quả nhất thì phải duy trì tỉ lệ lamda =1. Khi đó lượng NOX,CO và HC vừa đủ để oxy hóa khử lẫn nhau để tạo thành CO2, H2O và lượng ô xi còn lại trong khí thải là thấp nhất. Dựa vào đặc tính này, phía sau bộ chuyển đổi xúc tác được lắp thêm cảm biến ô xy. Cảm biến ô xy sẽ cảm bến lượng ô xy còn lại trong khí thải và cấp thông tin cho ECM, ECM sẽ điều chỉnh lại tỉ lệ lamda sao cho lượng ô xy có trong khí thải là thấp nhất. Điều khiển theo hình thức này gọi là điều khiển vòng kín.

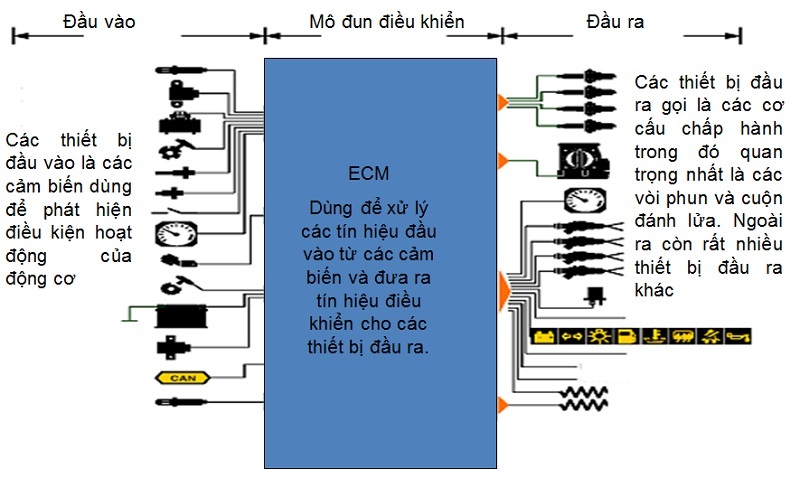

ECM nhận các tín hiệu đầu vào và xử lý các tín hiệu đầu ra

Các thiết bị đầu vào là các cảm biến dùng để phát hiện điều kiện hoạt động của động cơ

Các thiết bị đầu ra gọi là các cơ cấu chấp hành trong đó quan trọng nhất là các vòi phun và cuộn đánh lửa. Ngoài ra còn rất nhiều thiết bị đầu ra khác
