[Chi tiết] Ghế điện ô tô: Nguyên lý? Cấu tạo? Công dụng? Mạch điện

Công dụng hệ thống điều khiển ghế lái điện

Hệ thống điều khiển ghế lái dùng để nâng hạ và di chuyển ghế trượt về trước hay phía sau tạo tư thế thoải mái cho ngươi lái.

Cấu tạo hệ thống điều khiển ghế lái điện

Gồm các môtơ di chuyển và các công tắc điều khiển.

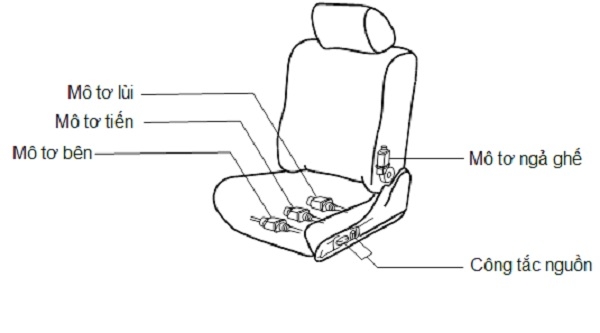

Vị trí các mô tơ điều khiển ghế lái.

Sơ đồ mạch điện ghế điện ô tô

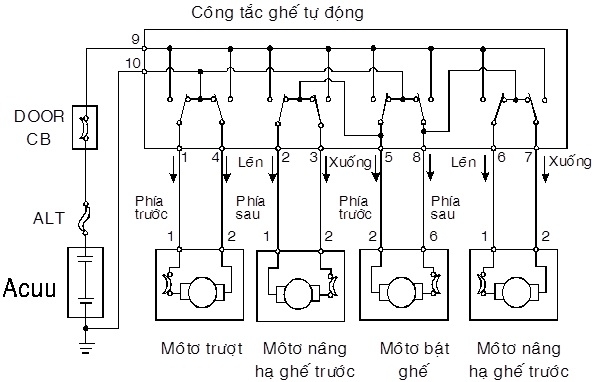

Sơ đồ mạch điện hoạt động nâng hạ ghế lái.

Công tắc điều khiển sự hoạt động của ghế điện ô tô

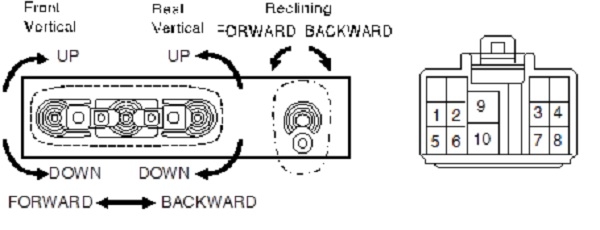

Công tắc điều khiển sự hoạt động của ghế lái

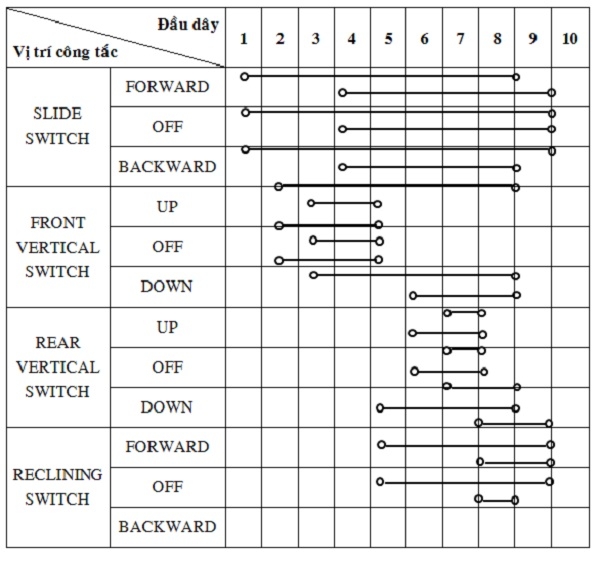

Bảng hoạt động của các công tắc ở các vị trí.

Nguyên lý hoạt động ghế điện ô tô

Công tắc Slide Switch:

-    Vị trí FOR WARD  1 nối  9 và  4 nối 10 ghế chuyển động về phía trước

-    Vị trí OFF: 1 nối 10 và 4 nối 10 ghế dừng lại.

-    Vị trí BACKWARD: 1 nối 10 và 4 nối 9 ghế chuyển động về phía sau.

Công tắc Front Vertical Switch:

-    Vị trí UP: 2 nối 9 và 3 nối 5 ghế lái được nâng lên.

-    Vị trí OFF: 2 nối 5 và 3 nối 5 ghế lái dừng lại.

-    Vị trí DOWN: 2 nối 5 và 3 nối 9 ghế lái được hạ xuống.

Công tắc Rear Vertical Switch:

-    Vị trí UP: 6 nối 9 và 7 nối 8 ghế sau được nâng lên.

-    Vị trí OFF: 6 nối 8 và 7 nối 8 ghế sau dừng lại.

-    Vị trí DOWN: 6 nối 8 và 7 nối 9 ghế sau được hạ xuống.

Công tắc Reclining Switch:

-    Vị trí FOR WARD: 5 nối  9 và  5 nối 10 ghế bật về phía trước

-    Vị trí OFF: 1 nối 10 và 4 nối 10 ghế dừng lại.
