HỆ THỐNG CẤP KHÍ NẠP

Hệ thống cấp khí nạp điều khiển lượng khí yêu cầu cho buồng đốt. Các chi tiết chính bao gồm lọc khí, thiết bị đo lưu lượng dòng khí, thiết bị đo nhiệt độ dòng khí, bướm gió và thân bướm gió, cổ nạp và xu páp nạp. Khi piston đi xuống, xu páp nạp mở, bướm gió mở, không khí từ bên ngoài sẽ đi qua hệ thống cấp khí nạp đi vào buồng đốt.

1.  Lọc dùng để lọc các chất bẩn không ho vào buồng đốt.
2.  Cảm biến khối lượng dòng khí nạp (MAFS): Đo khối lượng dòng khí nạp.
3.  Bướm gió: điều khiển khôi lượng khí đươc đưa vào buồng đốt.
4.  Cảm biến vị trí bướm gió (TPS): cấp thông tin phản hồi cho ECM.
5.  Thiết bị điều khiển tốc độ không tải (ISC)

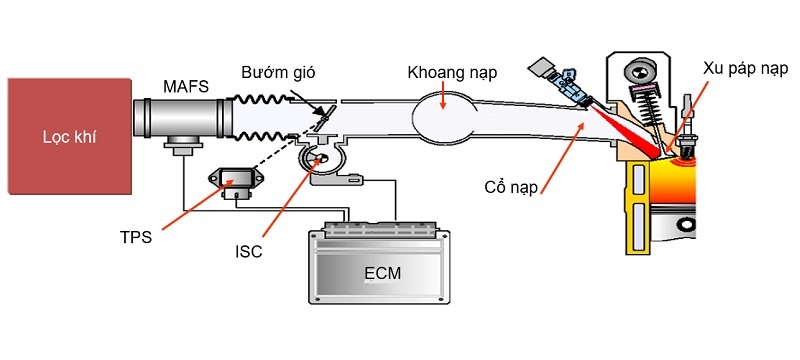

Các bộ phận của HỆ THỐNG CẤP KHÍ NẠP

1. Lọc khí
2. Cảm biến MAFS
3. Cảm biến TPS
4. Bướm gió
5. Van không tải ISC
6. ECM
7. Khoang nạp
8.  Cổ nạp
9. Xu páp nạp
