Hệ thống điều khiển điều hoà nhiệt độ trên xe ô tô

Hoạt động của hệ thống điều khiển điều hoà nhiệt độ trên xe ô tô

•    PCM nhận tín hiệu từ công tắc điều hoà (A/C) và tín hiệu từ cảm biến nhiệt độ ở dàn lạnh để điều khiển hoạt động của côn trong lốck điều hoà.
•    PCM điều khiển tốc độ không tải dựa trên tín hiệu A/C hoặc tín hiệu quạt điều hòa.
•    Khi PCM nhận được những tín hiệu đó , nó truyền tín hiệu  đến rơ le điều hoà (A/C) và van điều khiển không tải nhanh (FICD) nằm trong chương trình ngắt điều hòa và điều khiển tốc độ không tải.

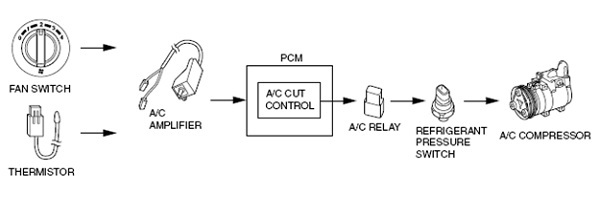

Sơ đồ hệ thống điều khiển điều hoà nhiệt độ trên xe ô tô

1. Fan switch    Công tắc quạt
2. Thermitor    Cảm biến nhiệt độ giàn lạnh
3. A/C Ampifier    Bộ khuếch đại
4. PCM    Bộ điều khiển động cơ
5. A.C cut control    Điều khiển cắt A.C
6. A.C relay    Rơ le điều hòa
7. Reprirerant pressure switch    Công tắc áp suât ga điều hòa
8. A/C Compressor    Lốc lạnh
