HỆ THỐNG KHÓA TAY LÁI TRÊN XE Ô TÔ

MÔ TẢ HỆ THỐNG KHÓA TAY LÁI TRÊN XE Ô TÔ

CÁC ĐIỀU KIỆN MỞ KHÓA CHO KHÓA VÔLĂNG

a.Việc mở khóa vô lăng được thực hiện khi thỏa mãn các điều kiện sau.

·Công tắc động cơ vị trí ON (ACC) hoặc ON (IG)

GỢI Ý:
Khi bật công tắc động cơ đến vị trí (ACC) hoặc (IG) và chìa khóa và ECU chứng nhận (cụm ECU chìa khóa thông minh) đã xác nhận, vô lăng sẽ được mở khóa.

b.Khi thỏa mãn bất kỳ điều kiện nào sau đây, hãy tiến hành xác nhận chìa khóa.

·Ấn vào công tắc động cơ.

·Nhấn bàn đạp phanh để có thể khởi động được động cơ.

·30 giây trôi qua sau khi mở và đóng một cửa xe.

GỢI Ý:
·Việc xác minh chìa khóa xảy ra khi so sánh mã trong chìa khóa với mã trong ECU chứng nhận (ECU chìa khóa thông minh) xem có tương thích hay không.

·Việc xác minh của ECU chứng nhận (cụm ECU chìa thông minh) xảy ra khi mã S và mã K được kiểm tra trong khi động cơ đang khởi động hoặc đang ấn công tắc động cơ. Hộp mã nhận dạng (ECU mã hóa) sử dụng mã S để xác định ECU chứng nhận (cụm ECU chìa thông minh) được cho phép hay không. ECU khóa vô lăng (bộ chấp hành khóa vô lăng) sử dụng mã L để xác định hộp mã nhận dạng (ECU mã hóa) được cho phép hay không.

CÁC ĐIỀU KIỆN KHÓA ĐỂ KHÓA VÔ LĂNG

a.Khi thỏa mãn tất cả các điều kiện dưới đây và ECU chứng nhận (cụm ECU chìa khóa thông minh) đã được xác nhận, thì việc khóa vô lăng được tiến hành.

·Tắt công tắc động cơ.

·Cần chọn số đang ở vị trí P.

·Một cửa mở hoặc hoạt động khóa cửa (hoạt động khóa cửa liên kết với chìa hoặc khóa cửa từ xa, khóa cửa) được thực hiện.

GỢI Ý:
*: Xe được khoá hoặc mở khóa cửa xe bằng chìa khóa cơ.

CHỨC NĂNG CẢNH BÁO

a.Một thông điệp kiểm tra hệ thống mở khóa và khởi động thông minh được hiển thị trên màn hình đa thông tin trong cụm đồng hồ táp lô khi một trong các nội dung sau xảy ra: 1) Phát hiện ra sự cố trong tín hiệu tốc độ xe, 2) phát hiện một sự cố làm cản trở hoạt động của ECU khóa vô lăng (bộ chấp hành khóa vô lăng), hoặc 3) phát hiện một lỗi trong mạch IG.

Khi một lỗi xuất hiện với các thông điệp được hiển thị, động cơ không khởi động được một lần sau khi tắt máy.

GỢI Ý:
Mã lỗi được lưu trong tất cả các trường hợp được nêu ra ở trên.

MÔ TẢ ECU KHÓA VÔ LĂNG (BỘ CHẤP HÀNH KHÓA VÔ LĂNG)

a.ECU khóa vô lăng và môtơ khóa vô lăng được tích hợp bên trong bộ chấp hành khóa vô lăng của trục lái.

b.ECU khóa vô lăng (bộ chấp hành khóa vô lăng) không được kết nối với hệ thống thông tin CAN. Tuy nhiên, ECU khóa vô lăng (bộ chấp hành khóa vô lăng) được kết nối với ECU chứng nhận (ECU chìa thông minh) thông qua đường truyền LIN và kết nối với các thiết bị khác thông qua đường truyền CAN đến ECU chứng nhận (ECU chìa thông minh).

LƯU Ý HỆ THỐNG KHÓA TAY LÁI

CÁC LƯU Ý KHI NGẮT CÁP RA KHỎI CỰC ÂM ẮC QUY

LƯU Ý:

Khi ngắt nối cáp khỏi cực âm (-) ắc quy, hãy khởi tạo các hệ thống sau sau khi cáp được nối lại

LƯU Ý KHI KIỂM TRA CÁC MÃ LỖI

a.Khi ngắt cáp ra khỏi cực âm ắc quy, các mã lỗi được lưu lại trong ECU khóa vô lăng (bộ chấp hành khóa vô lăng) sẽ bị xóa. Hãy ghi ngay lại bất kỳ mã lỗi nào phát ra.

b.Thông thường, với khóa điện tắt, ngay cả khi GTS đã được kết nối với xe, thì sẽ không thể đọc được thông tin đã lưu trong các ECU có liên hệ với hệ thống mở khóa và khởi động thông minh (ECU chứng nhận (cụm ECU chìa thông minh), ECU thân xe chính, v.v…). Tuy nhiên, có thể xác nhận các mã lỗi của hệ thống mở khóa và khởi động thông minh và thông tin Danh sách dữ liệu Data List thậm chí nếu khóa điện tắt bằng các sử dụng một trong hai phương pháp sau:

·Nối máy GTS với xe, bật và tắt công tắc đèn cửa xe theo chu kỳ 1,5 giây trở xuống cho đến khi liên lạc giữa GTS và xe bắt đầu (Màn hình GTS sẽ thay đổi khi việc kết nối bắt đầu).

·Nối máy chẩn đoán vào xe và chọn mục "KEY REGIST" ở chế độ thủ công và vào các menu sau: Body Electrical / Entry&Start(CAN).

CÁC LƯU Ý KHI THAY THẾ ECU KHOÁ VÔ LĂNG (BỘ CHẤP HÀNH KHOÁ VÔ LĂNG)

a.Nếu thay thế ECU khóa vô lăng (bộ chấp hành khóa vô lăng), hãy đảm bảo rằng vô lăng đã được mở khóa bằng cách quay vô lăng sang trái và sang phải trước khi khởi động động cơ. Nếu vô lăng bị khóa với bất kỳ lý do nào, hãy mở và đóng một cửa với công tắc động cơ đang tắt, và sau đó mở khóa vô lăng bằng cách ấn vào công tắc động cơ. Chức năng này tránh cho động cơ khởi động khi vô lăng đang bị khoá.

LƯU Ý KHI ĐĂNG KÝ

a.Nếu thay thế bất kỳ chi tiết nào sau đây, tham khảo bản tin dịch vụ.

i.ECU chứng nhận (cụm ECU chìa thông minh)

ii.ECU khoá vô lăng (Bộ chấp hành khoá vô lăng)

iii.Hộp mã ID (ECU mã hóa khóa động cơ)

iv.Chìa khóa (chìa điện tử)

v.ECM

LƯU Ý VỀ CHỨC NĂNG KHÓA/MỞ KHÓA VÔ LĂNG

a.Sau khi tắt khóa điện, mở và đóng các cửa bất kỳ, vô lăng sẽ bị khóa lại do chức năng khóa vô lăng. Việc xoay vô lăng lại lần nữa sẽ tự động hủy chức năng khóa vô lăng.

b.Để tránh môtơ khóa vô lăng khỏi bị quá nhiệt, hoạt động của môtơ có thể bị treo nếu khóa và mở khóa vô lăng nhiều lần trong một thời gian ngắn. Trong trường hợp này, hãy hạn chế thao tác với khóa điện. Sau khoảng 10 giây, môtơ khóa vô lăng sẽ phục hồi chức năng.

VỊ TRÍ CÁC CHI TIẾT

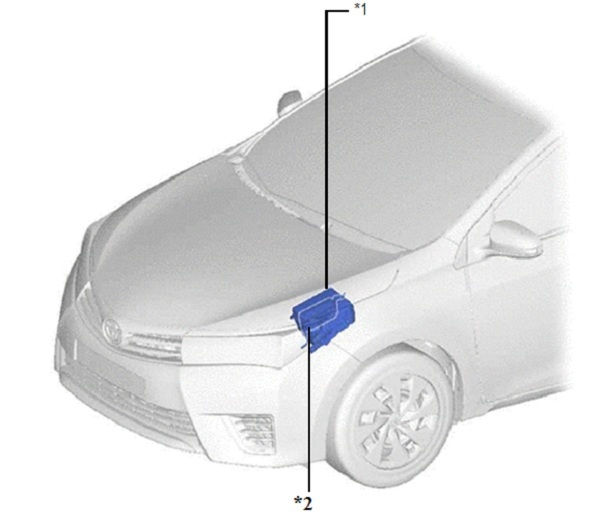

HÌNH MINH HOẠ

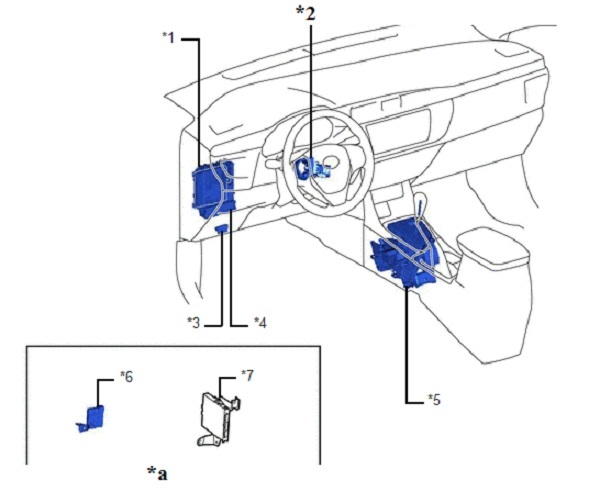

HÌNH MINH HOẠ
