HỆ THỐNG NHIÊN LIỆU CÓ ĐƯỜNG XĂNG HỒI TRÊN XE Ô TÔ

Trong hệ thống nhiên liệu có đường hồi, áp suất nhiên liệu trong ray chứa được điều khiển bằnh van điều chỉnh áp suất lắp ở cuối ray, van này luôn giữ cho áp suất trong ray không đổi ứng với áp suất chân không nhất định bên trong cổ hút.

Thông thường, lượng nhiên liệu được phun phụ thuộc vào áp suất phun, thời gian mở vòi phun và kích thước lỗ vòi phun. Kích thước lỗ vòi phun không đổi. Tại một áp suất chân không nhất định của cổ hút thì áp suất nhiên liệu trong ray cũng không thay đổi.

Do đó, để điều khiển lượng nhiên liệu được phun ECM điều khiển thời gian đóng mở vòi phun. Khi áp suất trong ray vượt quá giới hạn, van điều chỉnh áp suất mở và nhiên liệu sẽ hồi về thùng nhiên liệu. Lò xo hồi trong van đặt một lực tác động để duy trì áp suất trong ray là 3.35bar.

Điều đó có nghĩa là khi áp suất trong cổ hút bằng với áp suất không khí thì áp suất nhiên liệu trong ray là 3.35 bar. Khi động cơ hoạt động, xuất hiện áp suất chân không trong cổ hút, áp suất này tác động vào màng hút bên trong van và kéo lò xo hồi làm giảm lực của lò xo dẫn đến áp suất nhiên liệu trong ray giảm xuống. Hệ thống nhiên liệu cần được kiểm tra rò rỉ mỗi lần xe vào xưởng bảo dưỡng.

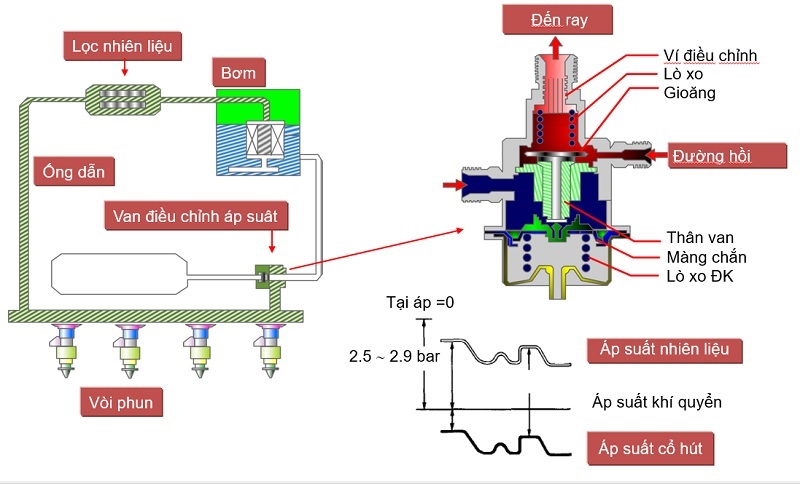

Các bộ phận nhiên liệu có đường hồi xăng:

1. Lọc nhiên liệu
2. Bơm
3. Ống dẫn
4. Van điều chỉnh áp suât
5. Vòi phun
6. Thân van
7. Màng chắn
8. Lò xo ĐK
9.  Đường hồi
10.  Ví điều chỉnh
11.  Lò xo
12.  Gioăng
