Hướng dẫn cách đo điện, kiểm tra điện áp rơi, hướng dẫn kiểm tra mạch hở, đo điện áp ( vôn kế )

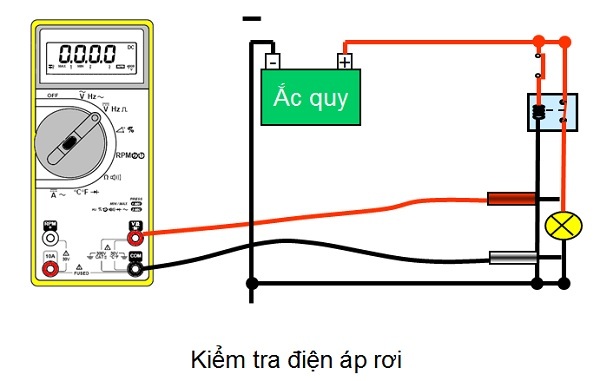

Hướng dẫn kiểm tra điện áp rơi

Kiểm tra điện áp rơi được đo khi mạch đang hoạt động. Đây là biện pháp kiểm tra rất hữu hiệu đối với các mạch có sự cố về điện trở mà có dòng điện lớn. Trong các loại mạch này chỉ cần có một điện trở khoảng 1 ôm hoặc nhỏ hơn cũng có ảnh hưởng lớn đến các tải còn lại. Mắc vôn kế song song với thiết bị cần kiểm tra bằng cách cắm các cựa vào cốt từ phía đuôi giắc cắm, nếu mạch không có sự cố thì điện áp rơi phải bằng điện áp ắc quy. Nếu vôn kế chỉ 0 thì có thể do điện trở bằng không (không có tải) hoặc mạch hở (không có dòng điện)

Hướng dẫn đo điện áp ( vôn kế )

Vôn kế là một chức năng được sử dụng nhiều nhất. Dùng vôn kế rất tiện lợi để kiểm tra sự có điện tại một vị trí nào đó để xác định có bị hở mạch hay không. Sử dụng nguyên lý đấu nối tiếp của dòng điện để xác định vị trí đang có điện trở cao một cách bất thường.

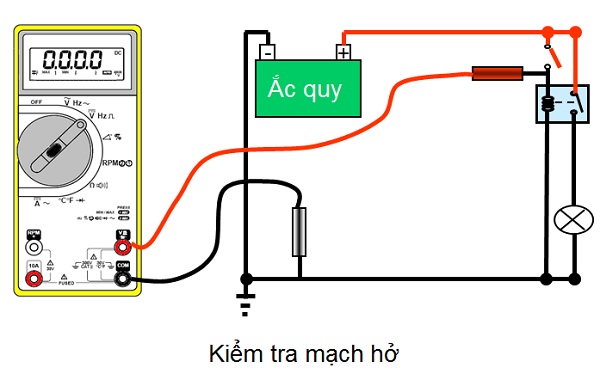

Kiểm tra mạch hở

Kiểm tra hở mạch hoặc điện áp của cốt: Một cực âm tiếp mát, cực dương được cắm vào cốt cần kiểm tra từ phía đuôi giắc cắm hoặc rút giắc cắm và tiếp xúc vào cốt đực. Không bao giờ được cắm vào cốt cái. Với đồng hồ không có chức năng thay đổi phạm vi tự động hãy đặt phạm vi trong khoảng từ 0 đến 20V. Kiểm tra bằng cách này chỉ có thể kiểm tra xem cốt có được nối đến B+ hay không chứ không cho biết điện trở của mạch.
