Hướng dẫn cách nạp bình ắc quy ô tô

Nạp điện và các cách đấu nạp điện ắc quy (đấu nối tiếp, song song).

Nạp điện cho ắc - quy

Ắc-quy được nạp bằng cách cho dòng điện từ máy nạp ắc- quy chạy qua ắc-quy. Khi dòng điện chạy qua ắc-quy, phản ứng hóa học sẽ xảy ra và nồng độ của chất dung dịch điện phân tăng lên. Trong khi phản ứng xảy ra, chất khí dễ cháy sẽ sinh ra. Chính điều này sẽ gây nguy hiểm nếu người sử dụng không để ý đến.

LƯU Ý:

-    Dung dịch ắc-quy có chứa axit sunphuaric loãng. Nếu nó tiếp xúc với da hay quần áo, ngay lập tức dùng thật nhiều nước rửa vùng bị ảnh hưởng.
-    Trong khi đang nạp, do ắc quy sinh ra khí hydro và ôxy, bất kỳ ngọn lửa nào ở gần sẽ gây ra cháy nổ.

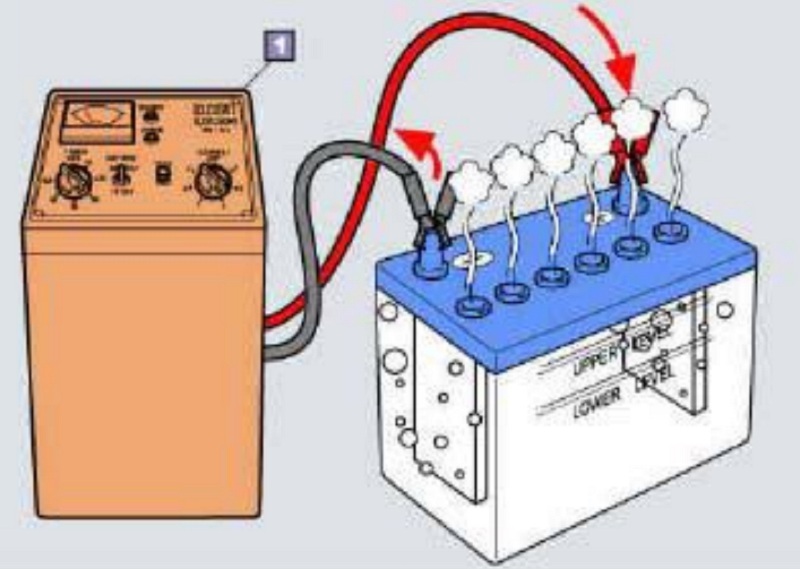

Hình 2.21: Nạp điện cho ắc - quy

1: Máy nạp ắc - quy

Công việc chuẩn bị trước khi nạp

-    Đo nồng độ dung dịch (thực hiện như phần kiểm tra ắc - quy đã trình bày ở trên) ^ Bổ sung dung dịch ắc - quy nếu thiếu.

LƯU Ý:

-    Nếu dung dịch ắc-quy được đổ vào quá mức UPPER (mức cao), lượng khí sinh ra trong quá trình nạp sẽ tăng lên và dung dịch có thể trào ra.
-    Không đổ nước có lẫn tạp chất (nước ao hồ, nước vòi...) 

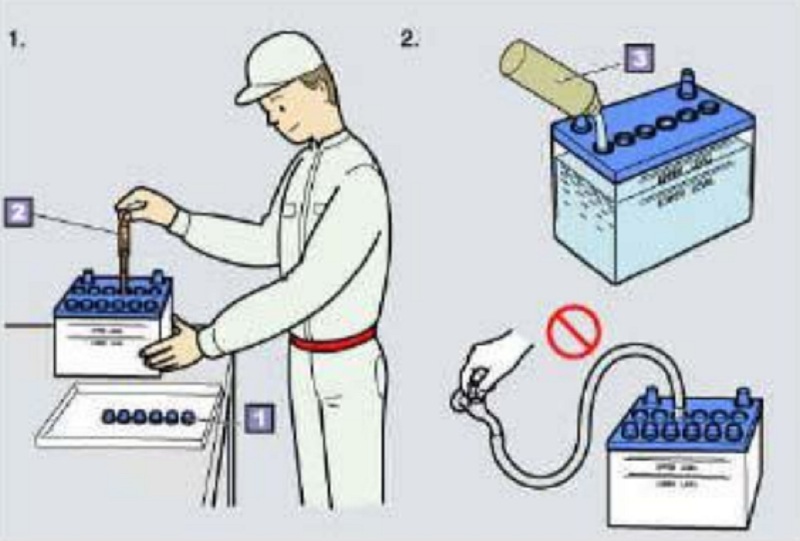

Hình 2.22: Công việc chuẩn bị trước khi nạp ắc - quy

Quy trình nạp ắc-quy

-    Bước 1: Tháo nút thông hơi: Tháo nút để xả khí sinh ra khi nạp ắc-quy.
-    Bước 2: Nối kẹp nạp của máy nạp ắc-quy: Chắc chắn rằng bộ ngắt mạch ở phía đầu
ra của máy nạp ắc-quy, công tắc thời gian và bộ điều chỉnh cường độ dòng điện tắt.

LƯU Ý

-    Nếu kẹp được nối ở trạng thái ON, dòng điện cường độ cao chạy qua và tia lửa có thể xảy ra.

-    Bước 3: Nối kẹp đỏ (+) của dây máy nạp ắc-quy vào cực dương (+) của ắc quy. Nối kẹp đen (-) của dây máy nạp ắc-quy vào cực âm (-) của ắc-quy.

LƯU Ý:

-    Nếu nối nhầm dây đèn báo nhầm cực ắc-quy sẽ sáng lên và chuông báo kêu.

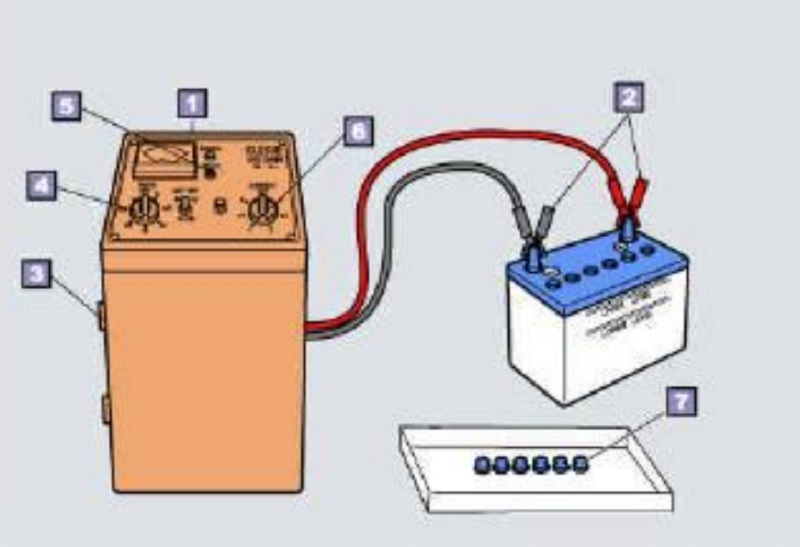

Hình 2.23: Nạp điện cho ắc - quy

(Chú thích: 1. Máy nạp ắc-quy; 2. Kẹp nạp; 3. Bộ ngắt mạch; 4.Công tắc thời gian; 5. Đèn báo nhầm cực; 6. Bộ điều chỉnh dòng; 7. Nút thông hơi)

Các phương pháp nạp ắc - quy

Nạp thường

Cho dòng điện cường độ thấp chạy qua để nạp ắc-quy trong khoảng thời gian dài. Nạp ắc-quy trong khoảng thời gian và dòng như vậy cho ắc-quy ở trạng thái phóng hết điện.

Các bước nạp thường

-    Bước 1: Đặt thời gian đến mức SLOW.
-    Bước 2: Đặt dòng nạp.
-    Dòng nạp nên đặt khoảng 1/10 so với dung lượng của ắc-quy.
-    Bước 3: Kiểm tra nồng độ dung dịch và nhiệt độ của ắc-quy; thao tác này phải được
thực hiện thường xuyên trong suốt quá trình nạp.

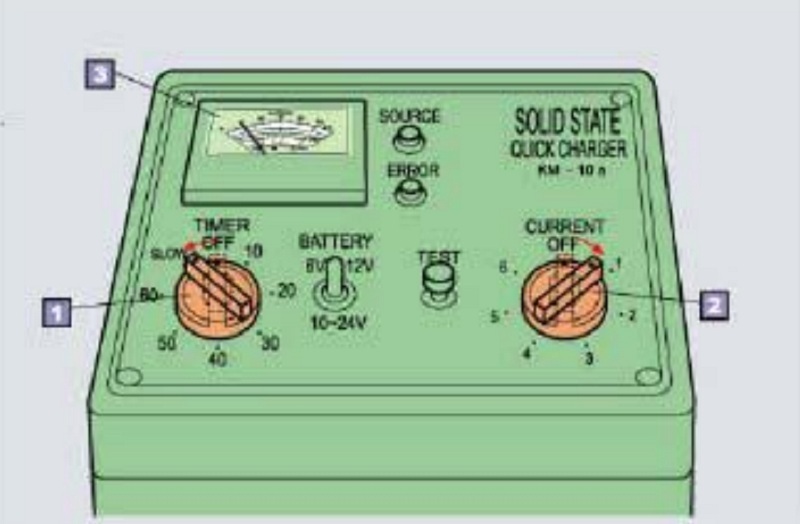

Hình 2.24: Phương pháp nạp thường.

1. Công tắc thời gian; 2. Bộ điều chỉnh cường độ dòng điện; 3. Am-pe kế

Tính toán cường độ dòng điện nạp

Cường độ dòng điện nạp (A) = Dung lượng ắc-quy (AH) + 10. Ví dụ: 24 + 10 = 2.4 (A)

Tính toán thời gian nạp:

Tính toán mức độ phóng điện (%). Tính toán mức độ phóng điện bằng nồng độ dung dịch của ắc-quy.

-    Ví dụ: Nồng độ dung dịch 1.16 = 50%. Tính toán dung lượng còn lại của ắc-quy (dung lượng còn lại AH). Dung lượng của ắc quy phóng điện (AH) = Dung lượng của ắc-quy (AH) x Mức độ phóng điện (%)
-    Ví dụ: 24(AH) X 50(%)=12(AH). Tính toán thời gian nạp.
-    Số giờ nạp (H) = Dụng lượng của ắc-quy phóng điện (AH) + Thời gian nạp (A) X hằng số từ 1.2 đến 1.5. Ví dụ: 12(AH) + 2.4(A) X 1.2 = 6 (H)

Nạp nhanh

Cho dòng điện lớn chạy qua để nạp ắc-quy trong vài giờ. Cách nạp này ảnh hưởng đến tuổi thọ ắc-quy.

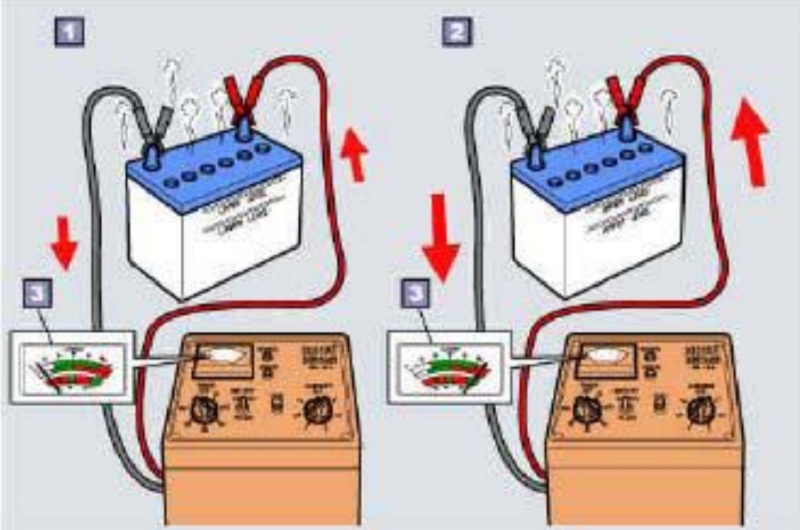

Hình 2.25: Các phương pháp nạp ắc - quy

1. Nạp thường; 2. Nạp nhanh; 3. Am-pe kế

Các bước nạp nhanh

-    Bước 1: Đặt thời gian khoảng 30 phút.
-    Bước 2: Đặt cường độ dòng điện nạp.
-    Dòng nạp nên đặt khoảng 2/3 so với dung lượng của ắc-quy.
-    Bước 3: Kiểm tra nồng độ dung dịch và nhiệt độ của ắc-quy.thao tác này phải được thực hiện thường xuyên trong suốt quá trình nạp.

LƯU Ý:

-    Cẩn thận để nhiệt độ của dung dịch ắc-quy không tăng quá cao (vượt quá 45 0 C).

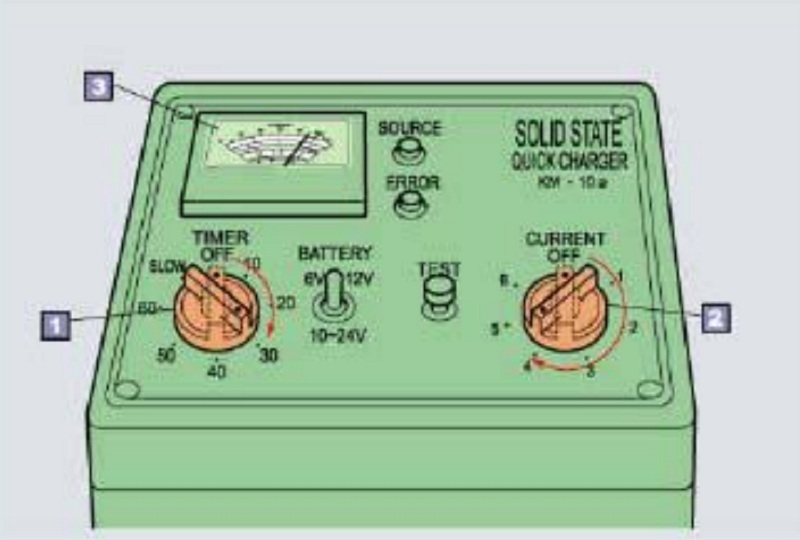

Hình 2.26: Phương pháp nạp nhanh.

Tính toán cường độ dòng điện nạp

Cường độ dòng điện nạp (A) = Dung lượng ắc-quy (AH) x 2/3. Ví dụ: 24 V 2/3 = 16 (A)
-    Ngừng nạp: Khi ắc quy đạt đến trạng thái sau, hãy ngừng nạp:
-    Lượng khí sinh ra tăng lên.
-    Nồng độ dung dịch của dung dịch ắc-quy nằm trong khoảng 1.25 và1.28
-    Điện áp giữa các cực của ắc-quy trong khoảng 15 và 17 V.

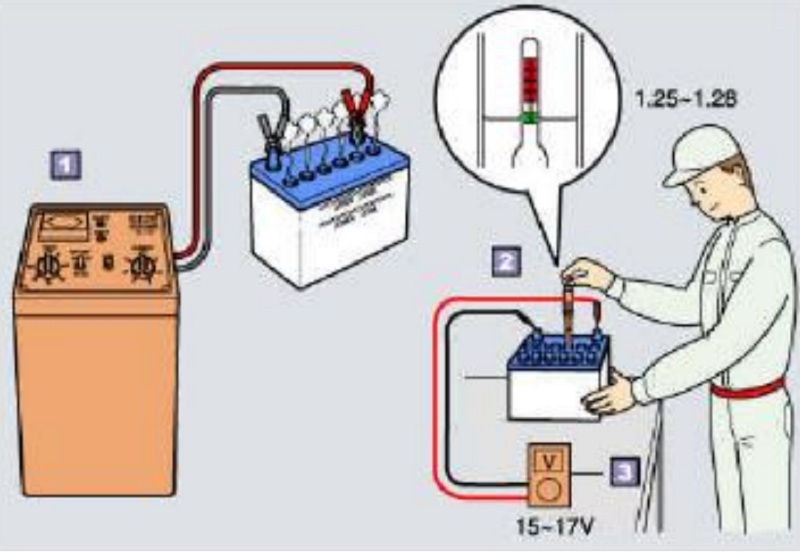

Hình 2.27: Kiểm tra trước khi ngừng nạp ắc - quy.

-    Những công tác sau khi ngừng nạp ắc - quy:
-    Rửa ắc quy và lau sạch hơi nước: Không lau khí sinh ra khi nạp và dung dịch ắc quy bắn ra sẽ gây ra rỉ. Do đó, đứng quên lau sạch chúng bằng nước, sau đó lau sạch hơi ẩm.
-    Kiểm tra nồng độ dung dịch: Dùng tỷ trọng kế, đo nồng độ dung dịch của ắc-quy.
-    Kiểm tra mức dung dịch ắc quy: Đổ thêm nước cất đến mức UPPER.

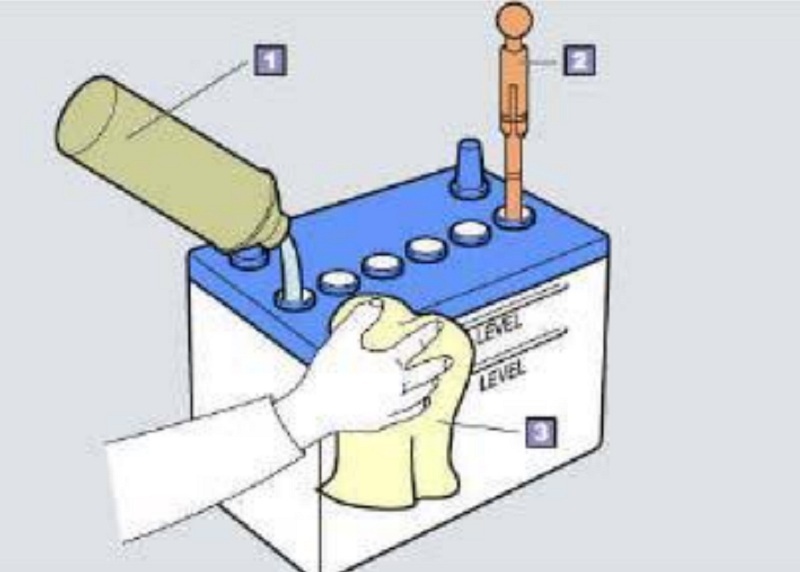

Hình 2.28: Công tác sau khi ngưng nạp ắc - quy

1. Nước cất; 2. Tỷ trọng kế; 3. Giẻ

LƯU Ý:

-    Những điểm cần chú ý khi nạp ắc-quy đặt trên xe: Phủ thân xe để phòng trường hợp dung dịch ắc-quy bắn ra. Tháo trước cả hai cực dương và âm.
-    Trục trặc trong khi nạp:
-    Ngừng nạp nếu thấy các triệu chứng sau: Ngừng nạp nếu mặc dù ắc-quy được nạp, nhưng điện áp và nồng động dung dịch không tăng lên. Ngừng nạp khi quan sát thấy không có khí thóat ra. Ngừng nạp khi thấy nhiệt độ tăng cao.
-    Cẩn thận để nhiệt độ của dung dịch ắc quy không vượt quá 45 0 C. Nếu nhiệt độ vượt quá 45 0 C, hãy giảm dòng nạp hay tạm thời ngừng nạp. 

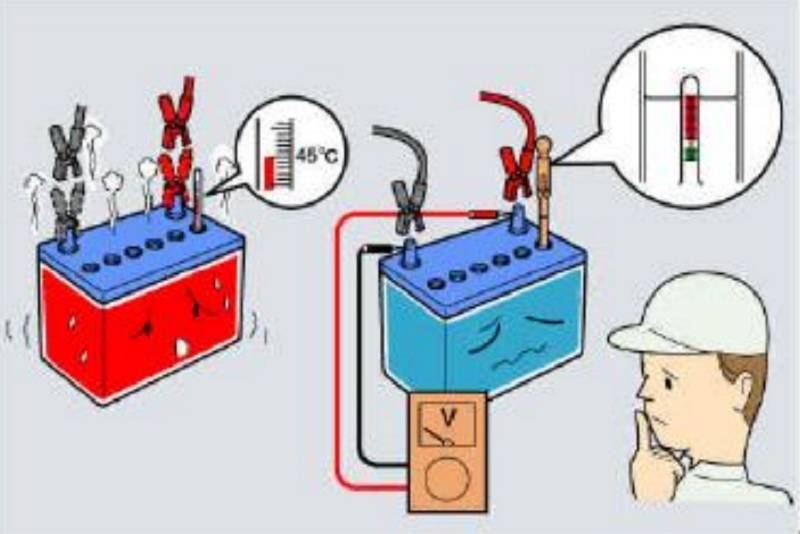

Hình 2.29: Những trường hợp phải ngưng nạp ắc - quy

Các cách đấu nạp điện ắc - quy

Đấu nối tiếp 2 bình ắc - quy

-    Bước 1: Nối cực (-) của bình ắc-quy thứ 1 ra nguồn (-) chung (Trong trường hợp này là nguồn nạp)
-    Bước 2: Nối cực (+) của bình ắc-quy thứ 1 với cực (-) của bình ắc quy thứ 2.
-    Bước 3: Nối cực (+) của bình ắc-quy thứ 2 ra nguồn (+) chung.

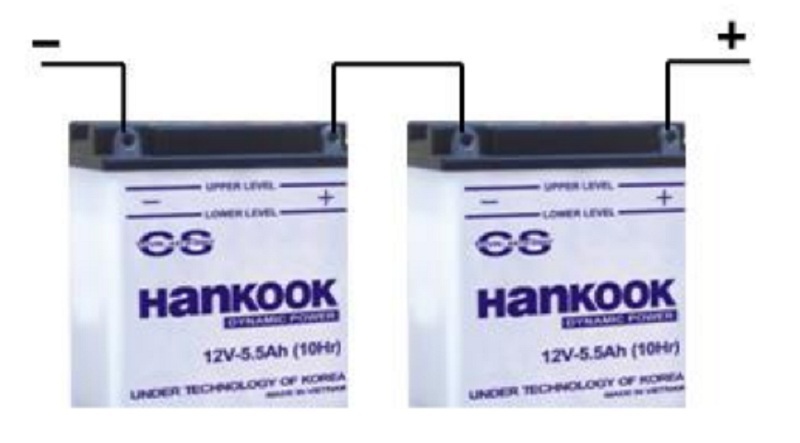

Hình 2.30: Phương pháp đấu nối tiếp 2 bình ắc - quy

Đấu song song 2 bình ắc - quy

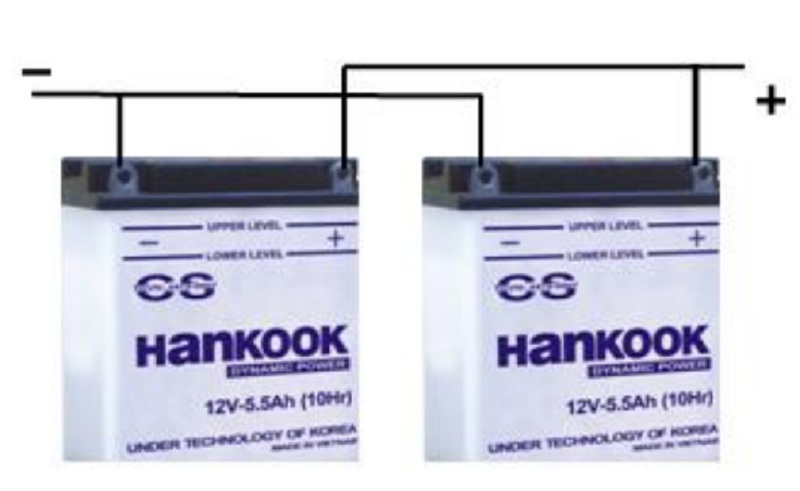

Hình 2.31: Phương pháp đấu song song 2 bình ắc - quy.

-    Bước 1: Nối cực (-) của bình ắc-quy thứ 1 với cực (-) của bình ắc-quy thứ 2, ra (-) chung.
-    Bước 2: Nối cực (+) của bình ắc-quy thứ 1 với cực (+) của bình ắc-quy thứ 2, ra (+) chung.
