Hướng dẫn điều chỉnh đèn gầm, đèn sương mù cho xe ô tô

1. CHUẨN BỊ XE ĐỂ CHỈNH ĐỘ HỘI TỤ ĐÈN SƯƠNG MÙ

a.    Chuẩn bị xe:
•    Chắc chắn rằng không có hư hỏng hay biến dạng ở phần thân xe xung quanh các đèn sương mù.
•    Đổ nhiên liệu vào bình.
•    Đổ dầu đến mức tiêu chuẩn.
•    Hãy đổ nước làm mát động cơ đến mức tiêu chuẩn.
•    Bơm lốp đến áp suất tiêu chuẩn.
•    Hãy để lốp dự phòng, dụng cụ và kích vào đúng vị trí ban đầu của nó.
•    Dỡ hết tải trong khoang hành lý.
•    Để một người có trọng lượng khoảng 75 kg ngồi ở ghế người lái.

2. CHUẨN BỊ KIỂM TRA ĐỘ HỘI TỤ CỦA ĐÈN SƯƠNG MÙ

a.    Hãy chuẩn bị như sau:

•    Đặt xe ở nơi đủ tối để quay sát rõ đường kẻ. Đường kẻ là đường phân biệt, dưới đường này ánh sáng từ đèn sương mù có thể quan sát thấy và trên nó thì không thể.
•    Đặt xe vuông góc với tường.
•    Giữ khoảng cách 7.62 m giữa tâm của bóng đèn sương mù và tường.
•    Đỗ xe trên một bề mặt bằng phẳng.
•    Ấn xe xuống vài lần để ổn định hệ thống treo.

CHÚ Ý:

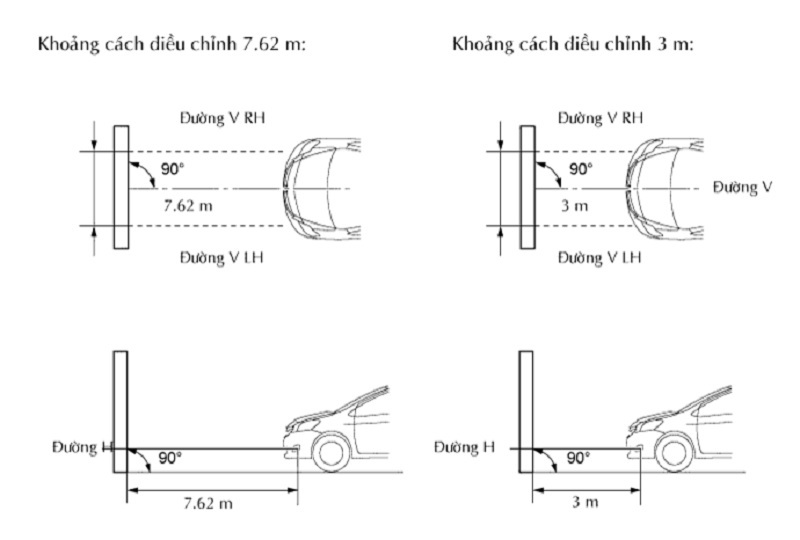

Khoảng cách giữa xe (tâm của bóng đèn sương mù) và tường phải là 7.62 m để chỉnh đúng độ hội tụ. Nếu không thể đạt được khoảng cách 7.62 m (25 ft), thì hãy đặt khoảng cách đúng 3 m (9.84 ft) để kiểm tra và điều chỉnh độ hội tụ đèn sương mù. (Vì vùng mục tiêu thay đổi theo khoảng cách, hãy tuân theo các chỉ dẫn như trong hình vẽ.)

b.    Chuẩn bị một miếng giấy trắng dày có kích thước khoảng 2 m chiều cao và 4 m chiều rộng để dùng làm màn chiếu.

c.    Hãy vẽ một đường thẳng đứng đi qua tâm của màn chiếu (đường V).

d.    Đặt màn chiếu như trong hình vẽ.

GỢI Ý:
•    Để màn chiếu vuông góc với mặt đất.
•    Gióng thẳng đường V trên màn chiếu với tâm của xe.

e. Vẽ các đường chuẩn (đường H, V LH và V RH) trên màn chiếu như trong hình vẽ.
g. GỢI Ý:
h. Đánh dấu tâm bóng đèn sương mù trên màn hình. Nếu dấu tâm không thể nhìn thấy trên đèn sương mù, hãy lấy tâm của bóng đèn sương mù hay dấu tên của nhà sản xuất đánh dấu trên đèn sương mù làm dấu tâm.
i. Đường H (độ cao đèn sương mù):
Vẽ một đường ngang qua màn hình sao cho nó đi qua dấu tâm. Đường H phải có cùng độ cao với dấu tâm của bóng đèn sương mù của đèn sương mù.
ii.    Đường V LH, V RH (vị trí dấu tâm của đèn sương mù bên trái LH và bên phải RH):

Vẽ 2 đường thẳng sao cho chúng cắt đường H tại các dấu điểm tâm.

3. KIỂM TRA ĐỘ HỘI TỤ ĐÈN SƯƠNG MÙ

a.    Che đèn sương mù hoặc tháo giắc của đèn sương mù phía bên kia để tránh cho ánh sáng từ đèn sương mù không được kiểm tra ảnh hưởng đến việc kiểm tra hội tụ đèn sương mù.
b.    Khởi động động cơ.
c.    Bật đèn sương mù và chắc chắn rằng đường phân cách nằm ngoài vùng tiêu chuẩn như trong hình vẽ.

4. ĐIỀU CHỈNH ĐỘ HỘI TỤ CỦA ĐÈN SƯƠNG MÙ

a.    Điều chỉnh độ chụm đèn sương mù vào vùng tiêu chuẩn bằng cách vặn vít điều chỉnh độ chụm bằng một tô vít.

CHÚ Ý:

Vòng xoay cuối cùng của vít chỉnh đèn phải được thực hiện theo chiều kim đồng hồ. Nếu vít bị điều chỉnh quá xa, hãy nới lỏng nó và sau đó xiết lại, sao cho vòng xoay cuối cùng của vít chỉnh đèn là theo chiều kim đồng hồ.
