Hướng dẫn kiểm tra vòi phun và hiệu chỉnh thời điểm phun

Kiểm tra vòi phun

Kiểm tra vòi phun được thực hiện bởi bơm áp suất. Kiểm tra vòi phun bao gồm các công việc kiểm tra áp suất phun, kiểm tra rò rỉ vòi phun, kiểm tra hình dáng chùm nhiên liệu phun ra, kiểm tra âm thanh khi mở vòi phun. Áp suất vòi phun có thể được điều chỉnh bằng đệm vòi phun.

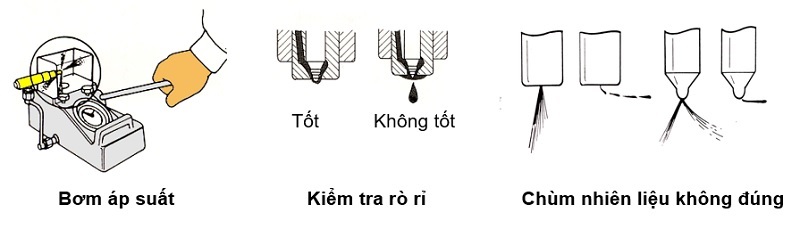

1. Bơm áp suất
2. Kiểm tra rò rỉ
3. Chùm nhiên liệu không đúng

Hiệu chỉnh thời điểm phun

Thời điểm phun không đúng có thể dẫn đến khó khởi động, động cơ yếu, khói đen hoặc khói trắng, ồn, máy rung.... Quy trình hiệu chỉnh thời điểm phun như sau

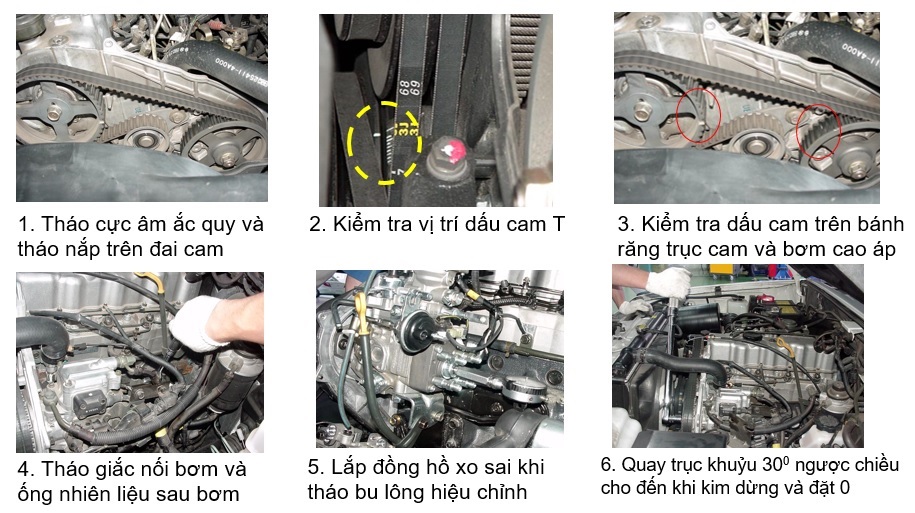

1. Tháo cực âm ắc quy và tháo nắp trên đai cam

2. Kiểm tra vị trí dấu cam T

3. Kiểm tra dấu cam trên bánh răng trục cam và bơm cao áp

4. Tháo giắc nối bơm và ống nhiên liệu sau bơm

5. Lắp đồng hồ xo sai khi tháo bu lông hiệu chỉnh

6. Quay trục khuỷu 300 ngược chiều cho đến khi kim dừng và đặt 0

7. Quay bánh răng trục khuỷu đi khoảng 70 và kiểm tra số chỉ của đồng hồ. Hãy tra cứu Hướng dẫn sửa chữa để xem số chỉ còn nằm trong tiêu chuẩn.

8. Hiệu chỉnh lại thời điểm phun bằng cách xoay bơm cao áp sao cho số chỉ đồng hồ nằm trong tiêu chuẩn.

9. Xiết chặt các bu lông bắt bơm cao áp.

10. Tháo đồng hồ xo và lắp lại bu lông hiệu chỉnh thời điểm phun.

11. Lắp lại các ống dẫn nhiên liệu.

12. Lắp lại các giắc cắm điện.

13. Lắp lại nắp trên đai cam.

14. Lắp lại cực âm ắc quy.

15. Xả e cho hệ thống nhiên liệu
