Hướng dẫn sử dụng đồng hồ đo điện kiểu kim (cơ)

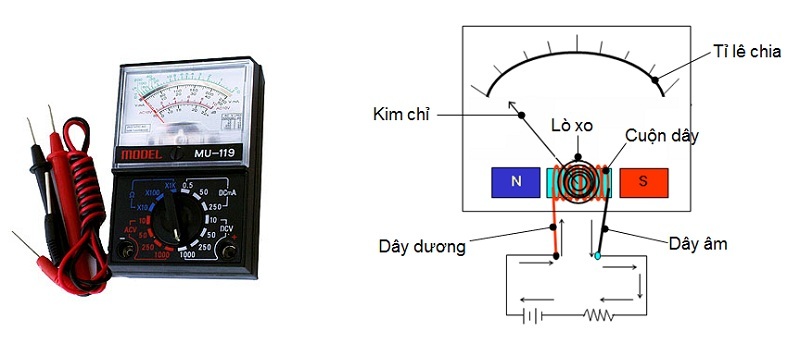

Các bộ phận chính của đồng hồ đo điện kiểu kim (cơ)

1. Kim chỉ
2. Tỉ lê chia
3. Lò xo
4. Cuộn dây
5. Dây dương
6. Dây âm

Đồng hồ đo điện kiểu kim (cơ)

Đồng hồ kim được sử dụng để đo dòng điện, điện trở và điện áp. Thiết bị này thường được cấu tạo bới một cuộn dây nằm trong từ trường của một nam châm vĩnh cửu. Cuộn dây này gắn vào một kim nhỏ để chỉ giá trị đo. Một lò xo xoắn nhỏ đẩy kim chỉ về vị trí 0.

Khi có dòng điện chạy trong cuộn dây, cuộn dây sinh ra từ trường chống lại từ trường của nam châm vĩnh cửu, cuộn dây sẽ đẩy kim chỉ ngược chiều  với chiều đẩy của lò xo và sẽ chỉ ra giá trị được đo.

Từ khi có đồng hồ số, đồng hồ kim ít được sử dụng hơn
