Hướng dẫn tra mã phụ tùng ô tô

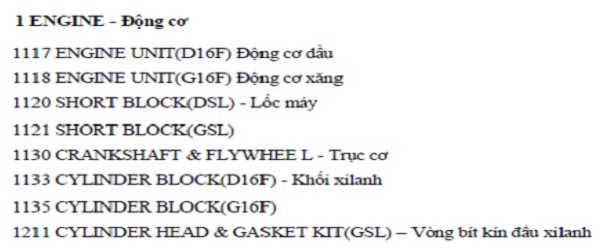

Danh sách nhóm phụ tùng

Danh sách nhóm phụ tùng là tập hợp tất cả các cụm phụ tùng,Chi tiết phụ tùng nằm trong  một nhóm phụ tùng của một xe.
Mục đích phân nhóm là để tra cứu phụ tùng 1 cách nhanh nhất và hiệu quả nhất,giúp nhân viên phụ tùng khi mà chưa thành thạo có thể tra cứu được phụ tùng

Hình ảnh chi tiết phụ tùng

-Hình ảnh phụ tùng là một cụm phụ tùng hoặc chi tiết nằm trong 1 cụm phụ tùng
-Trong một cụm sẽ có nhiều chi tiết phụ tùng liên quan đến cụm phụ tùng.
-Việc dùng hình ảnh sẽ giúp chúng ta nhận biết và đoán được chi tiết phụ tùng khi chưa thành thạo

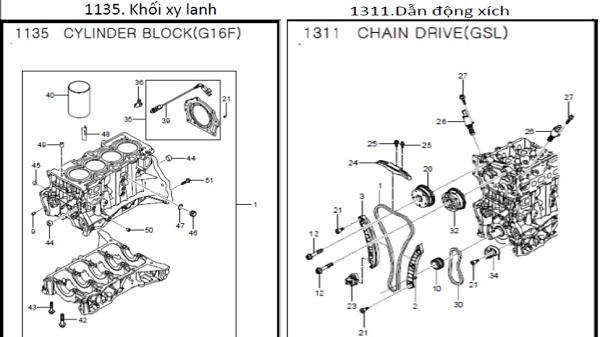

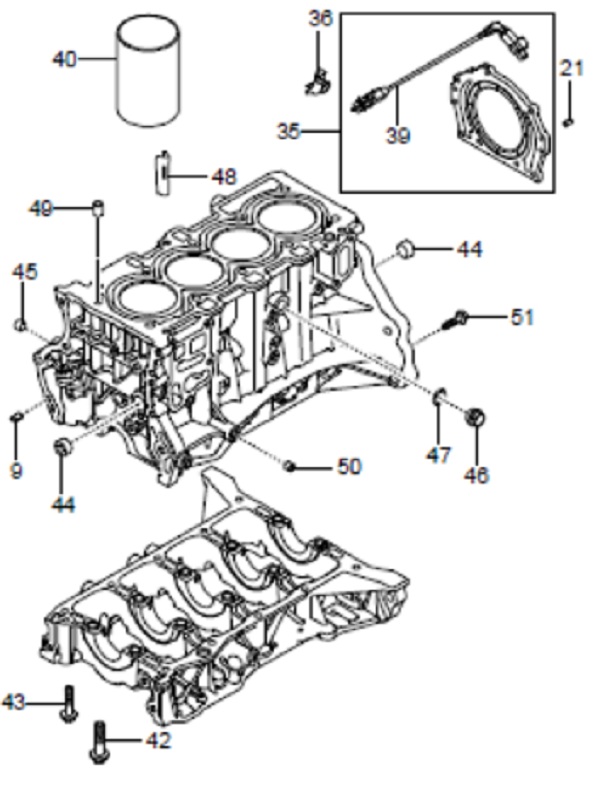

Ví dụ:hình ảnh bên phải là một cụm phụ tùng(cylinder block-khối xi lanh) và trong cụm có nhiều các chi tiết nhỏ liên quan đến khối xi lanh như: chi tiết 43 là ốc vít xi lanh,chi tiết 40 là ống lót xi lanh…

Mã số phụ tùng

Mã phụ tùng là một dãy các chữ số hoặc chữ cái đại diện cho một chi tiết hoặc một cụm gồm nhiều chi tiết
Đa số mỗi mã phụ tùng bao gồm một dãy số và ký tự chữ cái,chữ cái là thể hiện màu sắc của phụ tùng
        XXXXX-XXXXX
    Ví dụ :7233035000 hoặc 72441035000EBB
Hai chi tiết phụ tùng có tên goi giống nhau nhưng có thể mã phụ tùng sẽ khác nhau:
    Ví dụ: Gioăng cửa hậu(7149135002 , 7149135003)
    cửa hậu, có cánh đuôi(6401135150 , 6401135152)

Số lượng một mã phụ tùng dành cho 1 xe

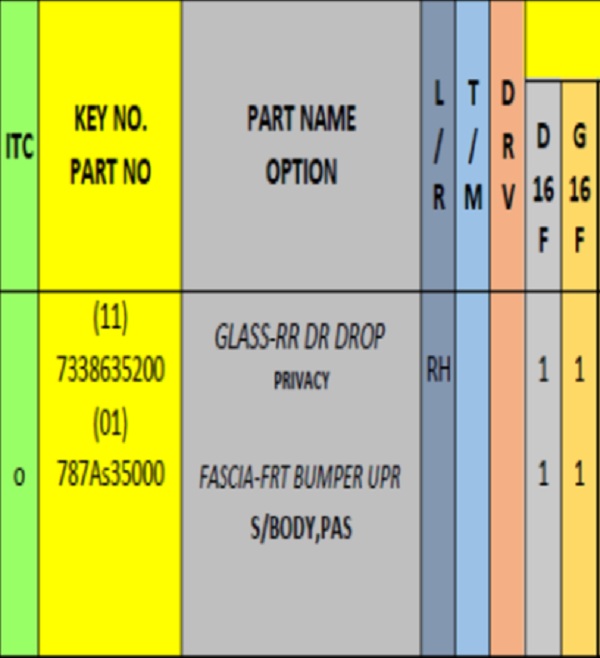

Trong hình chúng ta có thế thấy cột có biểu tượng D16Fnghĩa là máy dầu và cột G16F nghĩa là máy xăng và chi tiết là 1 nghĩa là số lượng chi tiết phụ tùng dùng trong 1 xe là 01 chi tiết.
-Trong 1 xe có thể sử dụng 1 chi tiết hoặc cũng có thể sẽ dùng nhiều chi tiết tùy thuộc vào đời xe và loại xe mà số lượng chi tiết phụ tùng khác nhau

Phạm vi áp dụng

-    Đây là yếu tố hết sức quan trọng đối với người làm phụ tùng bởi vì nếu không biết được khả năng đổi lẫn cho nhau cũng như khả năng thay thế giữa mã này với mã kia thì rất dễ bị nhầm lẫn.
-    Có những phụ tùng có thể sử dụng cho số tay (MT) nhưng lại không thể sử dụng được cho số tự động (AT).

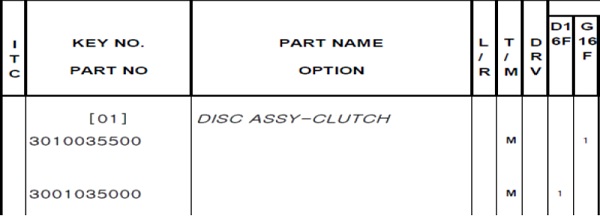

Ví dụ: Mã phụ tùng 3010035500 DISC ASSY-CLUTCH ( Đĩa côn) mã này chỉ có thể sử dụng cho số tay (MT) và dùng cho máy xăng

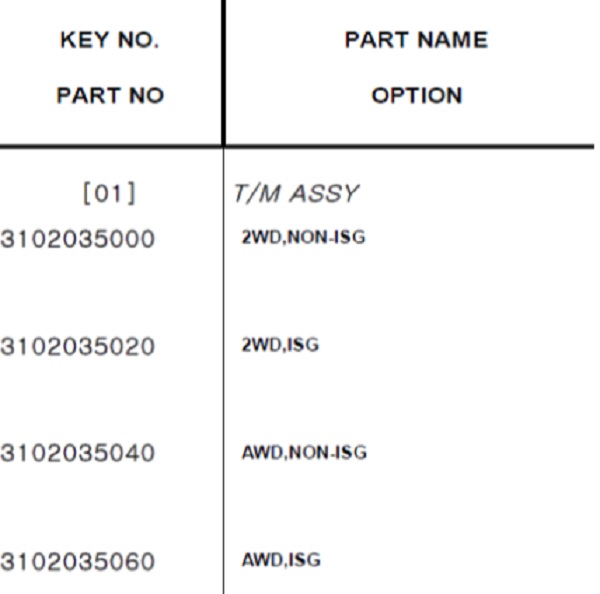

Các ghi chú quan trọng, các mã số viết tắt trên chi tiết phụ tùng

Đây là các ghi chú đi kèm về chi tiết phụ tùng, các ghi chú về kích thước tiêu chuẩn,kích thước sửa chữa,ghi chú về màu sắc,ghi chú về thông số kĩ thuật,ghi chú về tiêu chuẩn eu…

2WD: Xe 1 cầu
Có chức năng dừng xe tắt máy(NON-ISG)
AWD tất cả các bánh chủ động
Có chức năng dừng xe tắt  máy(NON-ISG)

Phân loại phụ tùng theo hình ảnh

Nhóm phụ tùng máy và động cơ

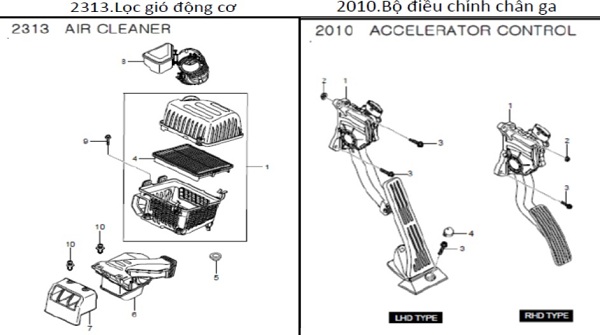

Nhóm phụ tùng nhiên liệu và điều khiển nhiên liệu động cơ

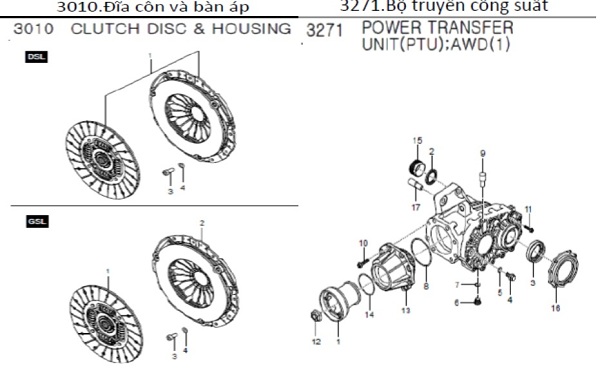

Nhóm phụ tùng hệ thống truyền động

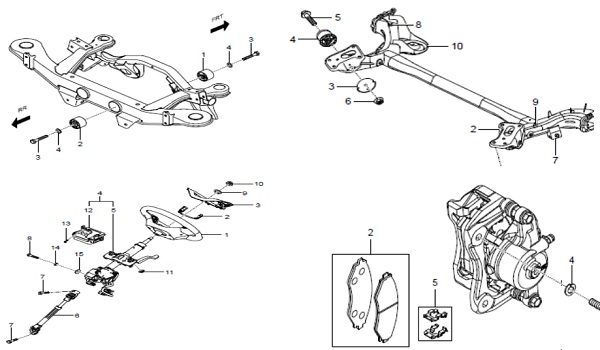

Nhóm phụ tùng khung gầm

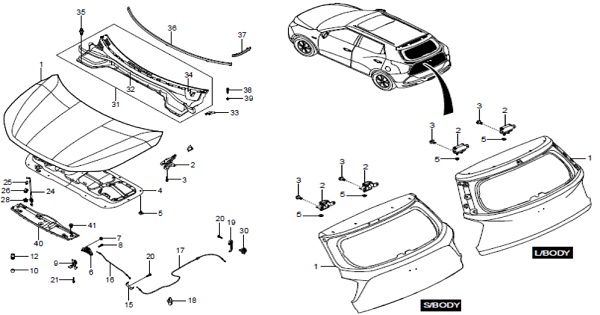

Nhóm phụ tùng thân vỏ

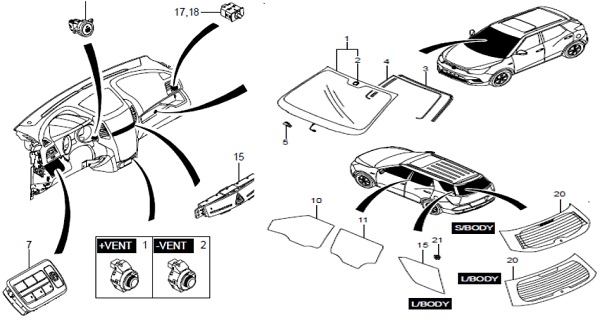

Nhóm phụ tùng nội ngoại thất

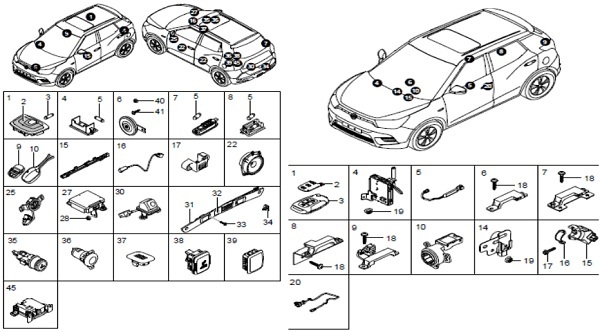

Nhóm phụ tùng điện thân xe

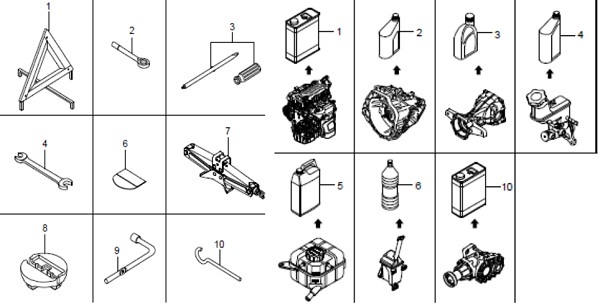

Nhóm phụ tùng dụng cụ chuyên dùng và dầu mỡ phụ

Cách tra mã phụ tùng

TRA MÃ PHỤ TÙNG THEO PART CATALOGE

Tra cứu thông tin chi tiết khi biết mã số phụ tùng

Đầu tiên chúng ta xác định vị trí của mã phụ tùng trên danh sách mã

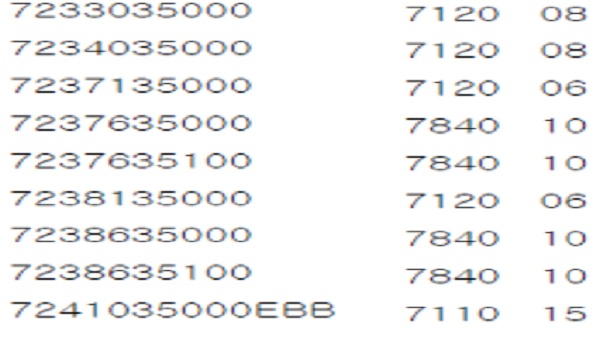

Phần đầu trang có danh sách các mã phụ tùng(part no.index). Tại đây ta có thể xác định được vị trí của phân nhóm và số chi tiết trong phân nhóm
Ví dụ: mã phụ tùng  1730780023 thuộc phân nhóm 1890 và thứ tự của chi tiết trong phân nhóm là 02
         Mã số phụ tùng                                    Phân nhóm     Thứ tự của chi tiết

                                                                          phụ tùng       trong phân nhóm

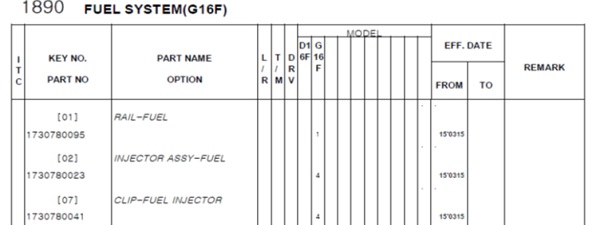

 1890      Đây chính là vị trí của phân nhóm và có tên là :hệ thống phân phối nhiên liệu. Như vậy tại đây ta có thể tiếp tục xác định được ví trí của thứ tự chi tiết trong phân nhóm chính là chi tiết số 02

2 Đây chính là thứ tự của chi tiết trong phân nhóm và có tên  injector assy-fuel (kim phun xăng)     phạm vi áp dụng

1730780023      Đây có phải là mã số phụ tùng mà chúng ta cần tìm hay không và số lượng cho đủ 1 xe

Phương pháp tra phụ tùng theo hình ảnh

Trước tiên chúng ta hãy dự đoán chi tiết cần tìm nằm trong phân nhóm nào.Sau đó dựa vào hình ảnh của phân nhóm để tìm chi tiết cần tìm theo hình ảnh.

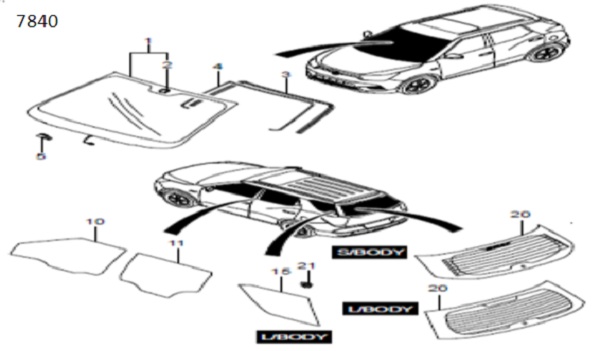

Ví dụ: cần tìm kính cửa sau phải. Tại đây ta sẽ tim hình ảnh liên quan đến kính cửa như hình bên dưới và thuộc phân nhóm 7840. Ta xác định được thứ tự của kính cửa sau phải là chi tiết thứ 11 trong phân nhóm 7840.

Chuyển đến phần thông tin chi tiết của phân nhóm để chọn mã số phụ tùng cần tìm. Từ những mã số phụ tùng cụ thể ta xác định phạm vi áp dụng của chúng để tìm ra mã số chính xác và số lượng cho đủ 1 xe

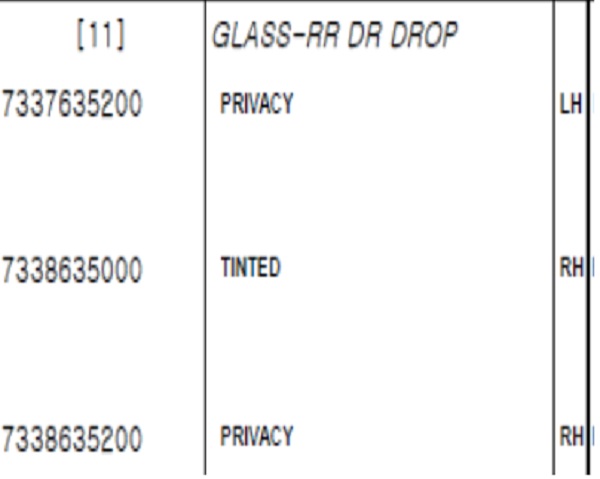

Tên phụ tùng GLASS - RR DR DROP
Thứ tự của chi tiết trong phân nhóm
Mã số phụ tùng: 7337635200; 7338635000; 7338635200
Privacy: màu riêng tư

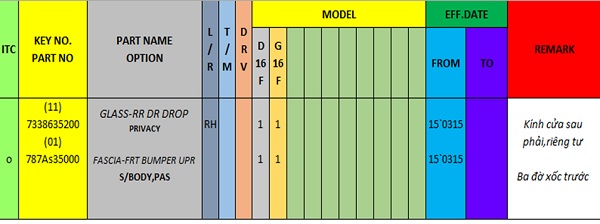

PHẠM VI ÁP DỤNG PHỤ TÙNG
Tách rời 2 mã p.tùng ví dụ ở trên(chọn p.tug cod nhiều mã)
Trên đây là bảng thể hiện đầy đủ phạm vi áp dụng của phụ tùng. Trên bảng thể hiện đầy đủ danh mục tên phụ tùng,mã số phụ tùng,vị trí,khả năng đổi lẫn,ngày tháng…

0:    (Đổi lẫn hai chiều)
1:    Mã cũ thay được cho mã mới(mã mới không thay được cho mã cũ)
Y:    (Thay thế khi có thêm chi tiết khác)
X:    (Không thay được cho nhau)

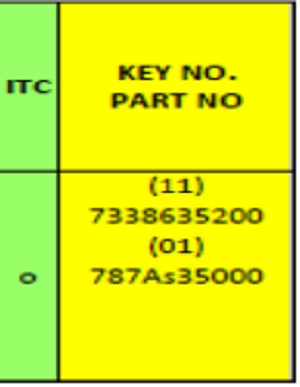

ITC-Interchangeaple
Mã đổi lẫn phụ tùng

Khi xuất hiện số 0 ở cột ITC trước mã phụ tùng nghĩa là mã đó có thể thay thế hoàn toàn  cho mã phụ tùng trước đây và ngược lại Ví dụ mã phụ tùng: 1730100107 vì thời gian hiệu lực đã quá hạn nên ta có thể thay thế bằng mã 1730100207

Khi xuất hiện số 1 ở cột ITC trước mã phụ tùng nghĩa là mã đó thay được cho mã mới nhưng mã mới không thể thay thế được cho mã cũ
Khi xuất hiện chữ Y ở cột ITC trước mã phụ tùng nghĩa là mã đó có thể thay thế được cho mã cũ với điều kiện phải có thêm chi tiết khác đi kèm
Khi xuất hiện chữ X ở cột ITC trước mã phụ tùng nghĩa là mã đó không thể đổi lẫn cho nhau được
