HƯỚNG THÁO LẮP ĐƯỜNG ỐNG VÀ ĐIỀU CHỈNH VÒI NƯỚC RỬA KÍNH XE Ô TÔ

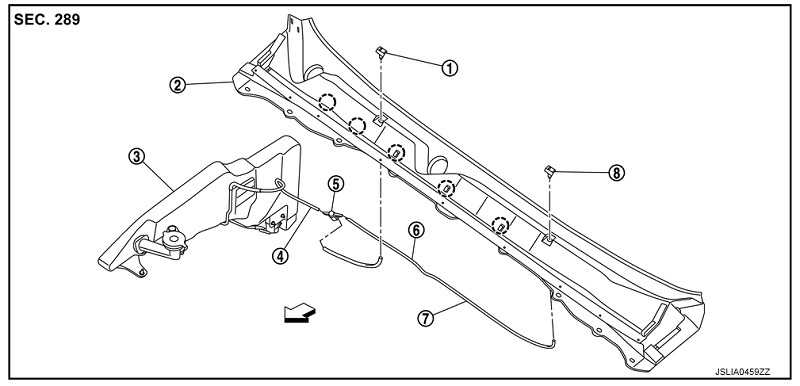

HÌNH VẼ CHI TIẾT ĐƯỜNG ỐNG VÀ VÒI NƯỚC RỬA KÍNH XE Ô TÔ

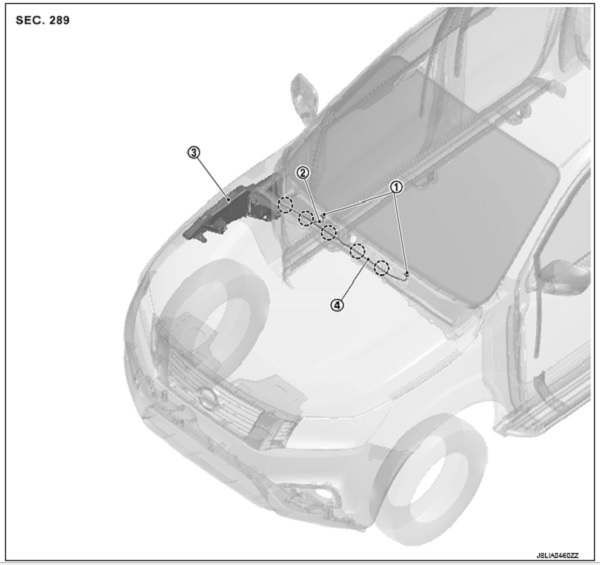

Sơ đồ Hệ thống Thủy lực ĐƯỜNG ỐNG VÀ VÒI NƯỚC RỬA KÍNH XE Ô TÔ
Tháo và Lắp VÒI NƯỚC RỬA KÍNH
THÁO VÒI NƯỚC RỬA KÍNH
1. Tháo nắp che phía trên nắp ca-pô. Tham khảo EXT-21, "Tháo và Lắp".
2. Ngắt ống mềm nước rửa kính ra khỏi vòi nước rửa kính trước.

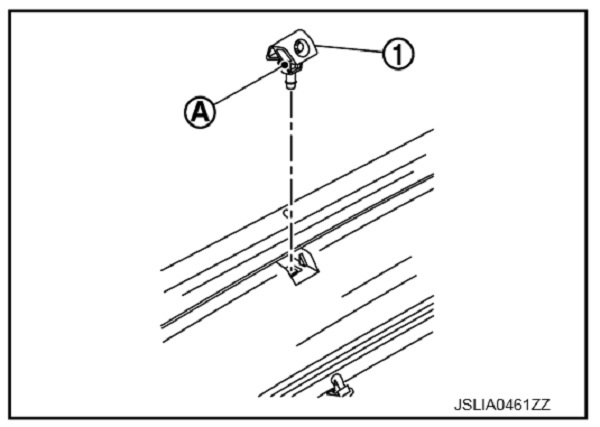

3. Trong khi nhấn vấu (A) ở phía trước trên nắp che phía trên nắp ca-pô của vòi nước rửa kính (1) , tháo vòi nước rửa kính trước ra khỏi nắp che phía trên nắp ca-pô.
LẮP VÒI NƯỚC RỬA KÍNH
Chú ý các mục sau và sau đó lắp theo trình tự ngược lại với lúc tháo.
LƯU Ý: Các vị trí phun nước khác nhau, kiểm tra vòi nước bên trái và bên phải xem đã lắp đúng chưa. Tham khảo WW-58, "VÒI NƯỚC RỬA KÍNH : Kiểm tra và Điều chỉnh"
Kiểm tra và Điều chỉnh VÒI NƯỚC RỬA KÍNH
KIỂM TRA VÒI NƯỚC RỬA KÍNH
Kiểm tra Van Kiểm tra

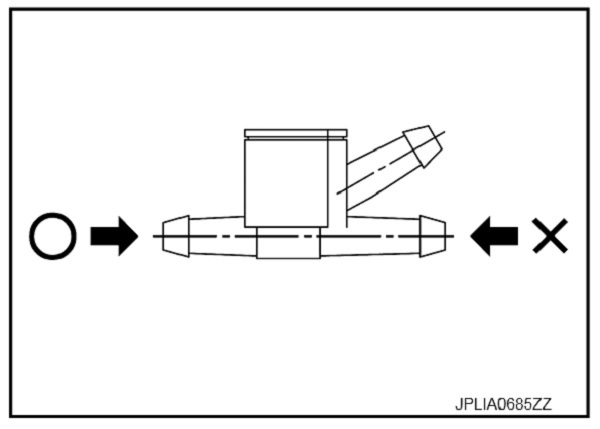

Thổi để kiểm tra không khí có thể đi qua ống mềm (hướng về vòi nước) và hút để kiểm tra không khí không thể đi qua.
ĐIỀU CHỈNH VÒI NƯỚC RỬA KÍNH
Điều chỉnh Vị trí Phun Vòi Nước rửa kính

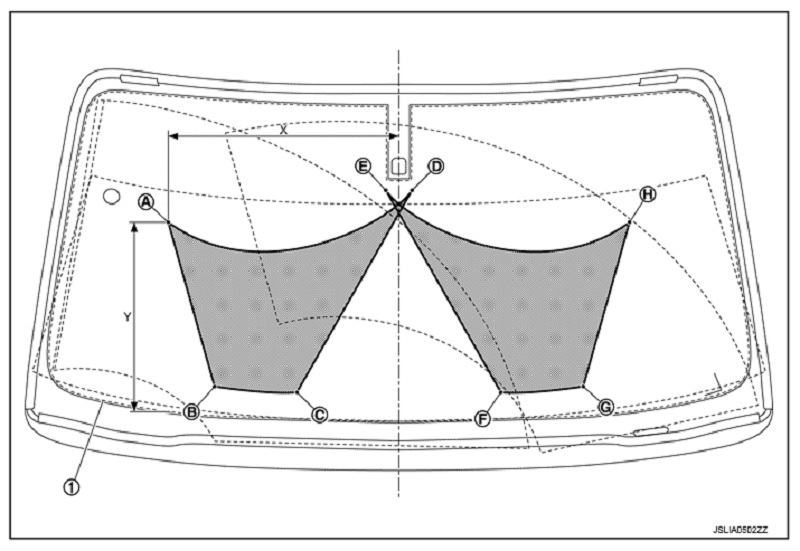

Điều chỉnh vị trí phun sao cho khớp với vị trí phun như hình vẽ hiển thị.
|
|
Phía người lái |
Phía hành khách |
||||||
|
|
A |
B |
C |
D |
E |
F |
G |
H |
|
X |
439,6 (17,31) |
352,4 (13,87) |
193,5 (7,62) |
25,6 (1,008) |
25,6 (1,008) |
193,5 (7,62) |
352,4 (13,87) |
439,6 (17,31) |
|
Y |
422,1 (16,62) |
68 (2,68) |
64,8 (2,551) |
514,4 (20,25) |
514,4 (20,25) |
64,8 (2,551) |
68 (2,68) |
422,1 (16,62) |

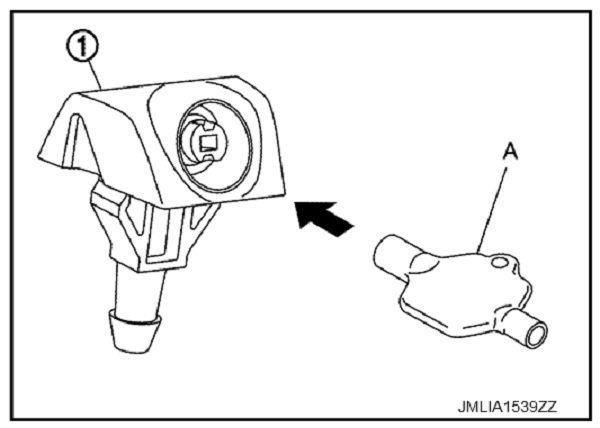

• Sử dụng bộ điều chỉnh (A) để điều chỉnh vòi nước rửa kính trước (1).
LƯU Ý:Không được sử dụng kim hoặc kẹp nhỏ
CHÚ Ý: Nếu sáp hoặc chất bẩn rơi vào trong vòi nước, dùng kim hoặc chốt nhỏ để loại bỏ sáp hoặc chất bẩn.
