Kiến thức về hộp số sàn, hộp số thường trên xe ô tô
Hộp số sàn ô tô
Hộp số MT82 là hộp số sàn sử dụng trên xe Ford Ranger đồng bộ với 6 cấp số tiến và 1 số lùi. Vỏ hộp số bằng hợp kim nhôm. Ly hợp được điều khiển thủy lực bởi ly lanh ly hợp dạng vòng và được lắp bên trong vỏ bộ ly hợp.
Một lần nữa, tên hộp số 6 cấp MT82 có nguồn gốc từ khoảng cách giữa hai trục trong hộp số:
- M viết tắt Manual
- T viết tắt của Transaxle
- 82 là khoảng cách giữa hai trục trong hộp số và tính bằng mm

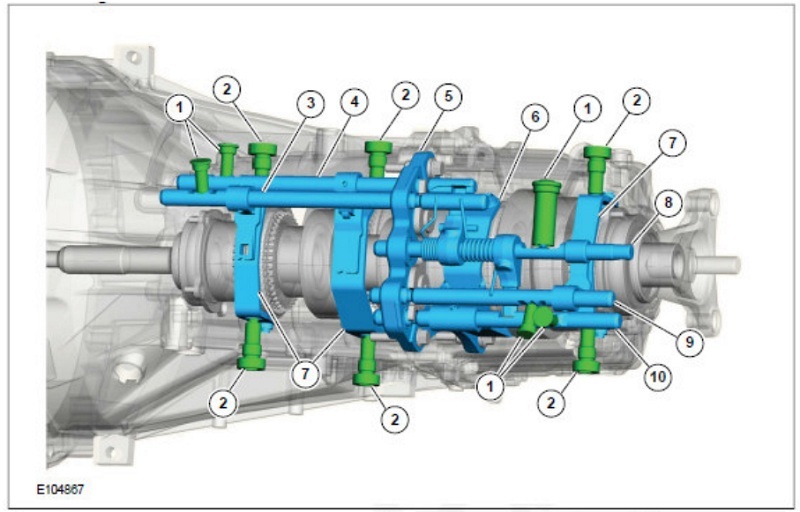

Cấu tạo hộp số sàn trên xe ô tô
|
Item |
Description |
Item |
Description |
|
1 |
Chốt chặn cơ cấu chọn số |
6 |
Càng chọn số 1 & 2 |
|
2 |
Bulong càng chuyển sô |
7 |
Càng chuyển số |
|
3 |
Cơ cấu cần số 1 & 2 |
8 |
Cần chuyển số chính |
|
4 |
Cơ cấu cần số lùi |
9 |
Cơ cấu cần số 5 & 6 |
|
5 |
Centre bearing mounting plate |
10 |
Cơ cấu cần số 3 & 4 |
Loại dầu hộp số và dung tích dầu của hộp số MT75 & MT82 là khác nhau. Tham khảo chi tiết trong tài liệu sửa chữa
Hộp số phụ
Hộp số phụ có ba chế độ khác nhau;
- Dẫn động hai bánh
- Dẫn động bốn bánh - mức cao
- Dẫn động bốn bánh - mức thấp

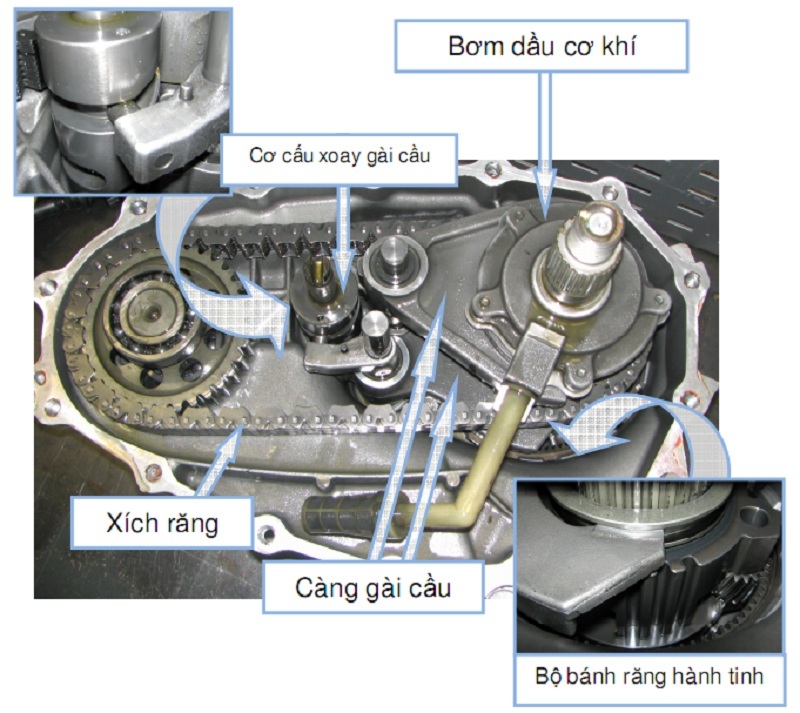

Hộp số phụ được cài bằng điện thông qua mô tơ điều khiển lắp ở phía sau hộp số. Nó được kích hoạt hoạt động thông qua công tắc trong khoang lái.
Mô tơ gài cầu xoay cơ cấu gài cầu làm dịch cho càng gài cầu vào chế độ 4H hoặc 4L. Mômen xoắn được truyền đến trục ra, liên kết với trục láp trước thông qua xích răng. Dùng cơ cấu bánh răng hành tinh để giảm tốc cho chế độ 4L. Dầu bôi trơn được tuần hoàn nhờ sử dụng bơm cơ khí có bộ lọc cặn bẩn và mạt kim loại.
