Lập Trình Chìa Khóa Remote - chìa khóa FORD EVEREST

Dưới đây là một số hiện tượng hư hỏng chìa khóa - remote xe ô tô và hướng dẫn các bạn các sửa chữa lập trình cài chía khóa - remote của hệ thống điều khiển từ xa trên xe Ford Everest.

Các hư hỏng chìa Khóa Remote - chìa khóa trên xe FORD EVEREST

1. Hiện tượng 1: Còi báo trộm không họat động khi nhấn nút điều khiển trên remote - chìa khóa

Hướng Dẫn Kiểm Tra:

•    Nếu cọc bình điện được tháo trước đó, hãy lắp lại cọc bình điện.
•    Kiểm tra các cầu chì đều tốt.
•    Công tắc máy phải ở vị trí OFF thì chức năng trên remote - chìa khóa mới họat động.
•    Kiểm tra các giắc điện của hệ thống đã lắp đúng vị trí và tiếp xúc điện tốt.
•    Đèn LED màu đỏ trên remote - chìa khóa phải bật sáng khi nhấn và giữ nút trên remote - chìa khóa.
•    Kiểm tra nguồn cấp cho bộ điều khiển, kiểm tra cầu chì 10A trong hộp cầu chì phụ.

Kiểm tra nguồn cấp 12 v cho cầu chì.

Kiểm tra nguồn 12 v tại dây màu đỏ trên giắc điện của bộ điều khiển.

Nếu đèn LED không bật sáng, thay pin còn tốt cho remote - chìa khóa và thử lại.

2. Hiện tượng 2: Phát ra hàng lọat nhiều tiếng kêu sau khi nhấn nút khóa cửa.

•    Tất cả các cửa các cửa trước, sau và ca-bô đều phải được đóng.

3. Hiện tượng 3: Các đèn báo (đèn hông xe) không chớp ở một  hoặc cả 2 bên xe.

•    Kiểm tra cầu chì 7.5A.

4. Hiện tượng 4: Còi báo trộm không họat động mỗi khi khóa hoặc mở cửa bằng remote - chìa khóa.

•    Kiểm tra họat động của còi báo trộm.

5. Hiện tượng 5: Không lập trình thành công remote - chìa khóa mới.

•    Quy trình lập trình remote - chìa khóa chưa đúng hoặc tham khảo quy trình "Lập Trình Remote - chìa khóa"

Giới Thiệu Các chức Năng Của Remote - chìa khóa trên xe FORD EVEREST

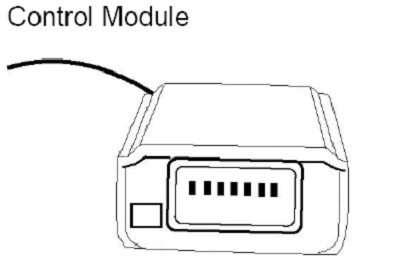

Mỗi một remote - chìa khóa được trang bị một mã số nhằm mục đích giao tiếp với Bộ điều khiển hệ thống điều khiển từ xa khi KHÓA, MỞ cửa cũng như cài và hủy cài hệ thống báo trộm.

Các remote - chìa khóa này họat động được trong phạm vi tối đa 10 mét và tuổi thọ của pin vào khỏang 12 tháng tùy thuộc vào tần suất sử dụng của khách hàng.

Khi nhấn bất kỳ nút nào trên remote - chìa khóa, đèn LED nhỏ màu đỏ trên remote - chìa khóa bật sáng và tín hiệu vào được gửi đến Bộ điều khiển từ đó nó sẽ điều khiển bật đèn chớp ưu tiên để thông báo họat động thành công của remote - chìa khóa.

Chú ý: các nút trên remote - chìa khóa chỉ họat động khi công tắc máy ở vị trí OFF.

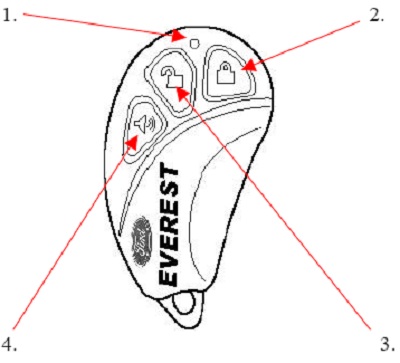

1.    Đèn LED

2.    Nút KHÓA/CÀI BÁO TRỘM (ARM)

3.    Nút MỞ KHÓA/HỦY CÀI BÁO TRỘM (DISARM)

4.    Nút điều khiển Còi báo trộm

KHÓA/CÀI BÁO TRỘM CHO XE FORD EVEREST

Nút này được dùng để KHÓA tất cả các cửa và cài hệ thống báo trộm (Arm). Còi báo trộm sẽ phát ra 1 tiếng kêu nhỏ và đèn báo ưu tiên trên táp-lô chớp 1 lần.

MỞ KHÓA/HỦY CÀI BÁO TRỘM CHO XE FORD EVEREST

Nhấn nút này để hủy cài hệ thống báo trộm (Disarm), và MỞ tất cả các cửa. Còi báo trộm phát ra 3 tiếng kêu nhỏ và đèn báo ưu tiên trên chớp 3 lần.

CÒI BÁO TRỘM (PANIC)

Nhấn nút này để bật chức năng còi báo trộm, các chức năng sau sẽ họat động:
•    Khóa tất cả các cửa (nếu các cửa chưa được khóa trước đó) và đèn báo ưu tiên chớp 1 lần.
•    Còi báo trộm họat động trong 30 giây.
•    Đèn LED màu đỏ trên cột tay lái chớp.

Thay Pin Cho remote - chìa khóa FORD EVEREST

Khi thay pin cho remote - chìa khóa, dùng vít miệng nạy tại vị trí móc chìa khóa để mở vỏ remote - chìa khóa. Nạy mạnh để bẩy nắp trên lên.

Tháo pin cũ và thay bằng 1 pin mới, chú ý đến cực khi lắp pin mới.

Thông số của pin: 12 vôn, 23 A.

Cảnh Báo: không được làm ẩm remote - chìa khóa hoặc để rơi remote - chìa khóa vào nước.
A. Trường hợp đã có ít nhất 1 remote - chìa khóa đã được lập trình vào Bộ khiển từ xa và nó vẫn đang họat động tốt.
1.    Đóng tất cả các cửa xe. Nhấn nút KHÓA sau đó nhấn nút MỞ trên remote - chìa khóa.
2.    Trong vòng 20 giây sau khi nhấn nút MỞ cửa trên remote - chìa khóa, bật công tắc máy 20 lần theo trình tự "OFF – ON – OFF".
Chú ý: công tắc máy phải ở vị trí OFF ở lần thứ 20.
3.    Sau khi bật công tắc máy 20 lần, đèn báo ưu tiên trên táp-lô sẽ chớp 20 lần để xác nhận là bạn đã truy cập thành công vào chức năng lập trình remote - chìa khóa mới.
4.    Sau lần chớp thứ 20 của đèn báo ưu tiên trên táp-lô, nhấn lần lượt bất kỳ nút KHÓA hoặc MỞ 1 lần cho tất cả các remote - chìa khóa (cả cũ và mới) để lập trình các remote - chìa khóa này vào Bộ điều khiển từ xa. Lúc này còi báo trộm kêu 1 lần và đèn báo hông xe chớp 1 lần.
 Chú ý: Nếu không nhấn vào remote - chìa khóa cũ thì sau khi lập trình, remote - chìa khóa cũ sẽ bị xóa khỏi khỏi Bộ điều khiển.
5.    Khi đã hòan thành xong phần lập trình, bật công tắc máy sang vị trí ON sau đó bật sang OFF để thóat khỏi chức năng lập trình.

B. Trường hợp lập trình mới Remote - chìa khóa (chưa có remote - chìa khóa nào trong Bộ điều khiển từ xa)

1. Mở dây cấp nguồn cho Bộ điều khiển từ xa bằng cách tháo cầu chì 10A trong hộp cầu chì phụ (cầu chì này không được ghi chú trên nắp hộp cầu chì) hoặc tháo cọc âm bình điện.
2. Chờ 10 giây sau đó lắp cầu chì cấp nguồn cho bộ điều khiển từ xa hoặc lắp lại cọc âm bình điện.
3. Nếu như đèn báo hông chớp 3 lần và còi báo kêu 3 tiếng sau khi thực hiện cài đặt lại hệ thống (tháo nguồn cấp cho Bộ điều khiển từ xa ở bước 2), sau khi hệ thống được cấp nguồn trở lại và hệ thống họat động ở trạng thái hủy cài đặt (cửa không khóa). Khi ở chế độ này, tiếp tục thực hiện danh mục A bắt đầu từ bước 2 trở đi.
4. Nếu như sau khi được cấp nguồn trở lại mà hệ thống báo trộm ở chế độ cài đặt báo trộm (cửa khóa). Bạn cần phải đổi chức năng này sang chế độ hủy cài đặt (cửa mở) bằng cách bật công tắc máy từ "OFF – ON- OFF" 10 lần. Khi hệ thống bị hủy cài đặt báo trộm bằng cách này thì còi báo trộm sẽ dừng kêu. Bây giờ, hãy bắt đầu với bước bật công tắc máy 20 lần như ở phần A bắt đầu từ mục 2 trở đi.

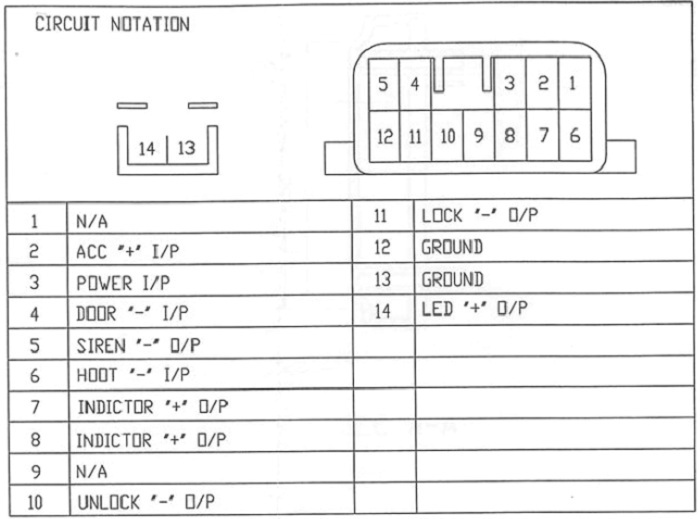

Sơ Đồ Chân Bộ Điều Khiển Từ Xa - Chìa Khóa xe Ford Everest

I/P: Tín hiệu vào bộ điều khiển(input)
O/P: Tín hiệu ra từ bộ điều khiển (output)
