Mã lỗi P0443 code

P0443  Mạch van điều khiển lọc của hệ thống kiểm soát bay hơi khí xả

Mô tả Mã lỗi P0443 code

Để giảm khí xả hiđrô cácbon (HC), hơi nhiên liệu từ bình xăng được dẫn qua bộ lọc than hoạt tính đến đường ống góp nạp để đốt cháy trong các xi lanh.

ECM thay đổi các tín hiệu hiệu dụng đến VSV lọc (Van chuyển chân không cho Điều khiển lọc) sao cho lượng nạp của khí hydrocarbon (HC) bay hơi là phù hợp với điều kiện lái xe (tải động cơ, tốc độ động cơ, tốc độ xe, v.v...) say khi động cơ nóng lên.

Số mã lỗi	Hạng mục phát hiện	Điều kiện phát hiện mã lỗi	Khu vực nghi ngờ	MIL	Bộ nhớ
P0443	Mạch van điều khiển lọc của hệ thống kiểm soát bay hơi khí xả	Cả hai điều kiện (a) và (b) sau đều thỏa mãn (thuật toán phát hiện 1 hành trình) (a) Giá trị điều khiển mục tiêu và giá trị điều khiển thực tế không khớp nhau trong 10 giây trở lên. (b) Giá trị điều khiển mục tiêu và giá trị điều khiển thực tế không khớp nhau trong 80 lần trở lên.	·Hở hay ngắn mạch trong mạch VSV lọc ·Van lọc VSV ·ECM	Bật lên	Lưu lại mã lỗi

Xác nhận sơ đồ lái Mã lỗi P0443 code

1.Nối máy chẩn đoán GTS với giắc DLC3.

2.Bật khóa điện đến vị trí ON và bật máy chẩn đoán ON.

3.Xoá các mã lỗi (hãy xóa mã lỗi kể cả khi không có mã lỗi được lưu)

4.Tắt khóa điện OFF và đợi ít nhất 30 giây.

5.Bật khóa điện đến vị trí ON và bật máy chẩn đoán ON.

6.Khởi động động cơ và để động cơ chạy nóng máy cho đến khi nhiệt độ nước làm mát đạt từ 75°C trở lên [A].

GỢI Ý:Tắt điều hoà và tất cả các trang thiết bị điện.

7.Để động cơ chạy không tải trong 15 phút trở lên [B].

GỢI Ý:Hãy chọn mục "EVAP (Purge) VSV" trong danh sách dữ liệu. Khi giá trị của hạng mục này nằm giữa 5 và 95%, sẽ thực hiện sự đánh giá.

8.Vào các menu sau: Powertrain / Engine and ECT / Trouble Codes [C].

9.Đọc các mã lỗi treo.

GỢI Ý:

·Nếu xuất hiện mã lỗi treo, thì hệ thống đang bị lỗi.

·Nếu mã lỗi treo không phát ra, hãy thực hiện theo quy trình sau.

10.Vào các menu sau: Powertrain / Engine and ECT / Utility / All Readiness.

11.Hãy nhập mã lỗi: P0443.

12.Kiểm tra kết quả đánh giá mã lỗi.

Màn hình GTS	Mô tả
NORMAL	·Việc đánh giá mã lỗi đã hoàn tất ·Hệ thống bình thường
ABNORMAL	·Việc đánh giá mã lỗi đã hoàn tất ·Hệ thống bất thường
INCOMPLETE	·Việc đánh giá mã lỗi chưa được hoàn tất ·Tiến hành lái xe theo mẫu lái xe kiểm tra sau khi xác nhận điều kiện xuất hiện mã lỗi
N/A	·Không thể tiến hành đánh giá mã lỗi ·Số lượng các mã lỗi không thỏa mãn các điều kiện ban đầu của mã lỗi đã đạt đến giới hạn bộ nhớ của ECU

GỢI Ý:

·Nếu kết quả đánh giá là "NORMAL", thì hệ thống là bình thường.

·Nếu kết quả đánh giá là "ABNORMAL", thì hệ thống đã bị lỗi.

·Nếu kết quả đánh giá chỉ ra "INCOMPLETE" hoặc "N/A", thì hãy thực hiện các bước [D] và [E].

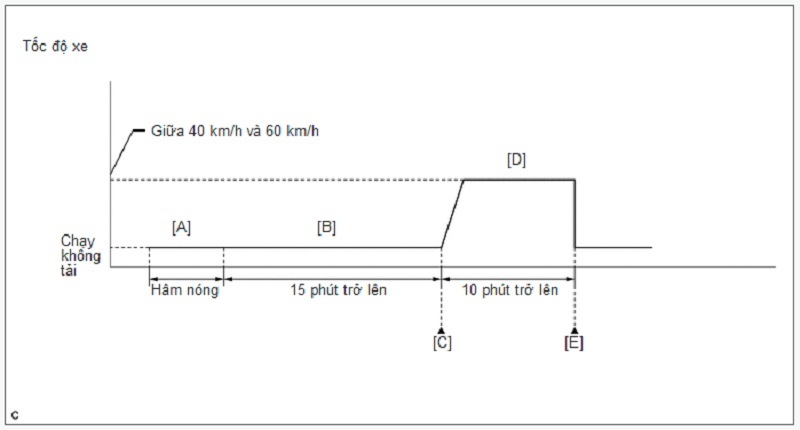

13.Lái xe với tốc độ không đổi giữa 40 km/h và 60 km/h trong 10 phút hay lớn hơn [D].

CHÚ Ý:Khi tiến hành lái xe ở chế độ xác nhận, hãy tuân thủ tất cả giới hạn tốc độ và luật giao thông.

14.Kiểm tra lại kết quả đánh giá lại mã lỗi [E].

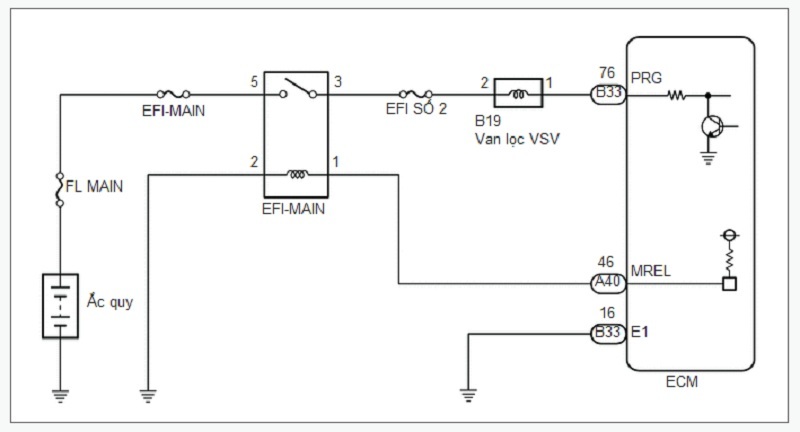

Sơ đồ mạch điện xử lý Mã lỗi P0443 code

LƯU Ý / CHÚ Ý / GỢI Ý

LƯU Ý:Kiểm tra cầu chì của các mạch điện liên quan đến hệ thống này trước khi thực hiện quy trình kiểm tra sau đây.

GỢI Ý:Đọc dữ liệu lưu tức thời dùng máy chẩn đoán. ECM lưu những thông tin về xe và điều kiện lái xe tại thời điểm mã lỗi được lưu lại. Khi chẩn đoán, dữ liệu lưu tức thời giúp xác định xe đang chạy hay đỗ, động cơ nóng hay chưa, tỷ lệ không khí - nhiên liệu đậm hay nhạt cũng như những dữ liệu khác ghi lại được tại thời điểm xảy ra hư hỏng.

Quy trình xử lý Mã lỗi P0443 code

1.TIẾN HÀNH THỬ KÍCH HOẠT BẰNG MÁY CHẨN ĐOÁN (KÍCH HOẠT VAN VSV CHO ĐIỀU KHIỂN EVAP)

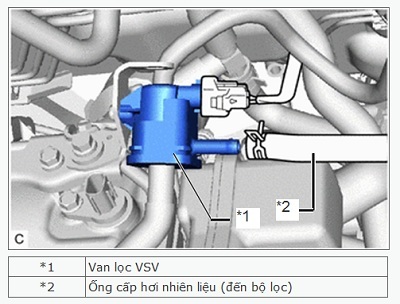

a.Ngắt ống cấp hơi nhiên liệu (bên phía bộ lọc than hoạt tính) của VSV lọc.

b.Nối máy chẩn đoán GTS với giắc DLC3.

c.Khởi động động cơ.

d.Bật máy chẩn đoán GTS.

e.Vào các menu sau: Powertrain / Engine and ECT / Active Test / Activate the VSV for Evap Control.

Powertrain > Engine and ECT > Active Test

Hiển thị của máy chẩn đoán
Kích hoạt VSV để điều khiển Evap



f.Khi kích hoạt van lọc VSV bằng máy chẩn đoán GTS, hãy kiểm tra cổng của van lọc VSV xem nó có hút ngón tay không.

OK:

Vận hành GTS	Điều kiện tiêu chuẩn
ON	Cổng van VSV lọc có hút ngón tay
OFF	Cổng van VSV lọc không hút ngón tay

Kết quả:

Chuyển đến
OK
NG

OK KIỂM TRA CÁC LỖI CHẬP CHỜN

NG 2.KIỂM TRA VAN VSV LỌC

2.KIỂM TRA VAN VSV LỌC

a. Kiểm tra van VSV.lọc

Kết quả:

Chuyển đến
OK
NG

OK 3.KIỂM TRA ĐIỆN ÁP CỰC (NGUỒN CẤP CỦA VSV LỌC)

NG THAY THẾ VSV LỌC

3.KIỂM TRA ĐIỆN ÁP CỰC (NGUỒN CẤP CỦA VSV LỌC)

a.Rút giắc của van VSV lọc.

b.Bật khoá điện ON.

c.Đo điện áp dựa theo các giá trị trong bảng dưới đây.

Điện áp tiêu chuẩn:

Nối dụng cụ đo	Điều kiện	Điều kiện tiêu chuẩn

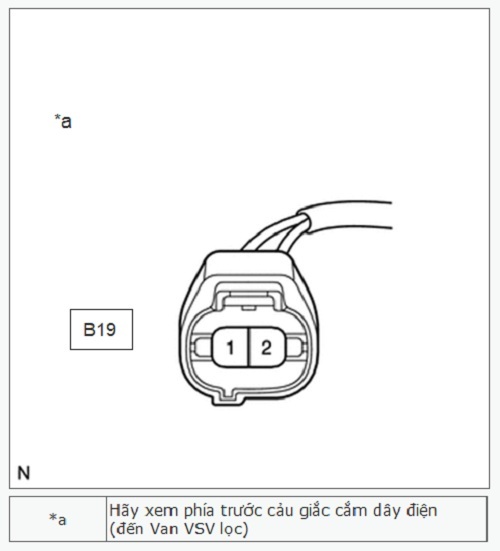

B19-2 - Mát thân xe	Khoá điện ở vị trí ON	Từ 11 đến 14 V

Kết quả:

Chuyển đến
OK
NG

OK 4.KIỂM TRA DÂY ĐIỆN VÀ GIẮC NỐI (VAN LỌC VSV - ECM)

NG SỬA CHỮA HAY THAY DÂY ĐIỆN HAY GIẮC NỐI (RƠLE EFI-MAIN - VSV BỘ LỌC)

4.KIỂM TRA DÂY ĐIỆN VÀ GIẮC NỐI (VAN LỌC VSV - ECM)

a.Rút giắc của van VSV lọc.

b. Ngắt giắc nối của ECM.

c.Đo điện trở dựa theo giá trị (các giá trị) trong bảng dưới đây.

Điện trở tiêu chuẩn:

Nối dụng cụ đo	Điều kiện	Điều kiện tiêu chuẩn
B19-1 - B33-76 (PRG)	Luôn luôn	Dưới 1 Ω
B19-1 hoặc B33-76 (PRG) - Mát thân xe	Luôn luôn	10 kΩ trở lên

Kết quả:

Chuyển đến
OK
NG

OK THAY ECM

NG SỬA CHỮA HAY THAY DÂY ĐIỆN HOẶC GIẮC NỐI
