Mã lỗi P0660 code
P0660 Hở mạch điều khiển van chỉnh khí nạp (Thân máy 1)
Mô tả Mã lỗi P0660 code

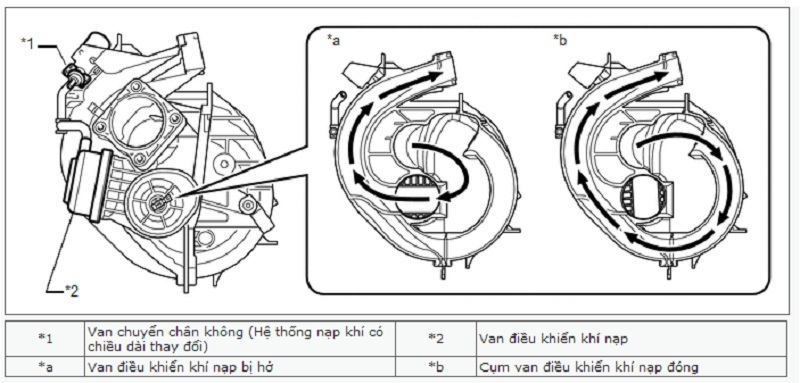

Mạch này mở và đóng van điều khiển khí nạp (IACV) tương ứng với các thay đổi trong tải động cơ để tăng hiệu quả nạp khí (ACIS: Hệ thống nạp khí có chiều dài thay đổi)
| Số mã lỗi | Hạng mục phát hiện | Điều kiện phát hiện mã lỗi | Khu vực nghi ngờ | MIL | Bộ nhớ |
|---|---|---|---|---|---|
| P0660 | Hở mạch điều khiển van chỉnh khí nạp (Thân máy 1) | Điều kiện sau đây được thỏa mãn trong 0.5 giây hay lâu hơn (thuật toán phát hiện 2 hành trình):
1.Điện áp ở cực ACIS của ECM là thấp khi cụm van chuyển chân không là tắt (cho hệ thống nạp khí có chiều dài thay đổi). 2.Động cơ đã nổ máy. |
·Hở hay ngắn mạch trong mạch van chuyển chân không (cho hệ thống nạp khí có chiều dài thay đổi) ·Kích hoạt van chuyển chân không cho ACIS (Hệ thống nạp khí có chiều dài thay đổi) ·ECM |
Bật lên | Lưu lại mã lỗi |

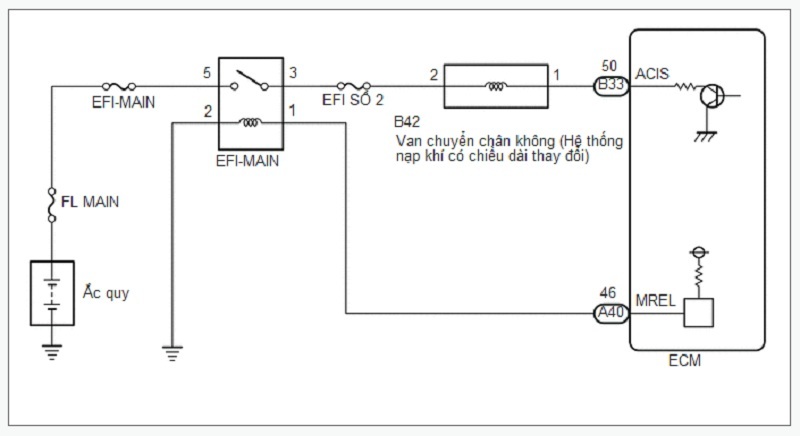

Sơ đồ mạch điện để xử lý Mã lỗi P0660 code
LƯU Ý / CHÚ Ý / GỢI Ý
LƯU Ý:Kiểm tra cầu chì của các mạch điện liên quan đến hệ thống này trước khi thực hiện quy trình kiểm tra sau đây.
GỢI Ý:Đọc dữ liệu lưu tức thời dùng máy chẩn đoán. ECM lưu những thông tin về xe và điều kiện lái xe tại thời điểm mã lỗi được lưu lại. Khi chẩn đoán, dữ liệu lưu tức thời giúp xác định xe đang chạy hay đỗ, động cơ nóng hay chưa, tỷ lệ không khí - nhiên liệu đậm hay nhạt cũng như những dữ liệu khác ghi lại được tại thời điểm xảy ra hư hỏng.
Quy trình xử lý Mã lỗi P0660 code
1.TIẾN HÀNH THỬ KÍCH HOẠT BẰNG MÁY CHẨN ĐOÁN GTS (KÍCH HOẠT VSV CHO ĐIỀU KHIỂN KHÍ NẠP)
a.Tháo ống chân không ra khỏi cổng F của van chuyển chân không VSV (cho hệ thống nạp khí có chiều dài thay đổi).
b.Nối máy chẩn đoán GTS với giắc DLC3.
c.Khởi động động cơ.
d.Bật máy chẩn đoán GTS.
e.Vào các menu sau: Powertrain / Engine and ECT / Active Test / Activate the VSV for Intake Control.
Powertrain > Engine and ECT > Active Test
| Hiển thị của máy chẩn đoán |
|---|
| Kích hoạt VSV để điều khiển khí nạp |
f.Điều khiển van chuyển chân không (cho hệ thống nạp khí có chiều dài thay đổi)

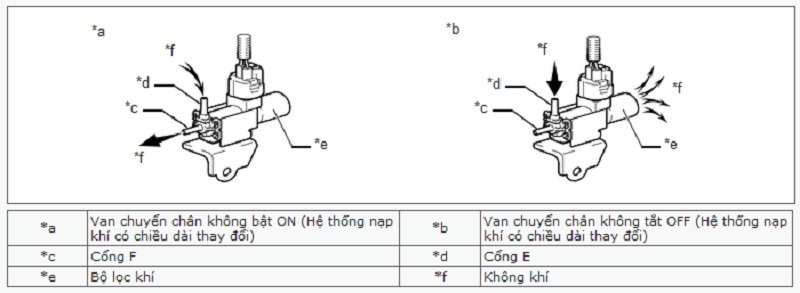

g.Kiểm tra luồng khí của van chuyển chân không (hệ thống điều khiển khí nạp) khi thay đổi giá trị hiệu dụng của van chuyển chân không.
OK:
| Kích hoạt VSV để điều khiển khí nạp | Điều kiện tiêu chuẩn |
|---|---|
| ON | Không khí thổi từ cổng E ra cổng F |
| OFF | Không khí thổi từ cổng E ra ngoài qua bộ lọc khí |
Kết quả:
| Chuyển đến |
|---|
| OK |
| NG |
OK KIỂM TRA CÁC LỖI CHẬP CHỜN
NG 2.KIỂM TRA CỤM VAN ĐIỀU KHIỂN CHÂN KHÔNG (CHO HỆ THỐNG NẠP KHÍ CÓ CHIỀU DÀI THAY ĐỔI)
2.KIỂM TRA CỤM VAN ĐIỀU KHIỂN CHÂN KHÔNG (CHO HỆ THỐNG NẠP KHÍ CÓ CHIỀU DÀI THAY ĐỔI)
a.Kiểm tra cụm van chuyển chân không (cho hệ thống nạp khí có chiều dài thay đổi).
Kết quả:
| Chuyển đến |
|---|
| OK |
| NG |
OK 3.KIỂM TRA ĐIỆN ÁP CỰC (NGUỒN VAN CHUYỂN CHÂN KHÔNG (CHO HỆ THỐNG NẠP KHÍ CÓ CHIỀU DÀI THAY ĐỔI))
NG THAY VAN ĐIỀU KHIỂN CHÂN KHÔNG (CHO HỆ THỐNG NẠP KHÍ CÓ CHIỀU DÀI THAY ĐỔI)
3.KIỂM TRA ĐIỆN ÁP CỰC (NGUỒN VAN CHUYỂN CHÂN KHÔNG (CHO HỆ THỐNG NẠP KHÍ CÓ CHIỀU DÀI THAY ĐỔI))

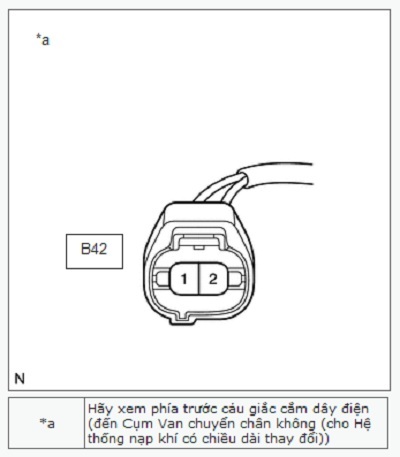

a.Ngắt giắc nối của cụm van chuyển chân không (cho hệ thống nạp khí có chiều dài thay đổi).
b.Bật khoá điện ON.
c.Đo điện áp dựa theo các giá trị trong bảng dưới đây.
Điện áp tiêu chuẩn:
| Nối dụng cụ đo | Điều kiện | Điều kiện tiêu chuẩn |
|---|---|---|
| B42-2 - Mát thân xe | Khoá điện ở vị trí ON | Từ 11 đến 14 V |
Kết quả:
| Chuyển đến |
|---|
| OK |
| NG |
OK 4.KIỂM TRA DÂY ĐIỆN VÀ GIẮC NỐI (VAN CHUYỂN CHÂN KHÔNG (CHO HỆ THỐNG NẠP KHÍ CÓ CHIỀU DÀI THAY ĐỔI - ECM)
NG SỬA CHỮA HOẶC THAY DÂY ĐIỆN HAY GIẮC NỐI (VAN CHUYỂN CHÂN KHÔNG (CHO HỆ THỐNG NẠP KHÍ CÓ CHIỀU DÀI THAY ĐỔI) - RƠLE EFI-MAIN)
4.KIỂM TRA DÂY ĐIỆN VÀ GIẮC NỐI (VAN CHUYỂN CHÂN KHÔNG (CHO HỆ THỐNG NẠP KHÍ CÓ CHIỀU DÀI THAY ĐỔI - ECM)
a.Ngắt giắc nối của cụm van chuyển chân không (cho hệ thống nạp khí có chiều dài thay đổi).
b.Ngắt giắc nối của ECM.
c.Đo điện trở dựa theo giá trị (các giá trị) trong bảng dưới đây.
Điện trở tiêu chuẩn:
| Nối dụng cụ đo | Điều kiện | Điều kiện tiêu chuẩn |
|---|---|---|
| B42-1 - B33-50 (ACIS) | Luôn luôn | Dưới 1 Ω |
| B42-1 hoặc B33-50 (ACIS) - Mát thân xe | Luôn luôn | 10 kΩ trở lên |
Kết quả:
| Chuyển đến |
|---|
| OK |
| NG |
OK THAY ECM
NG SỬA CHỮA HAY THAY DÂY ĐIỆN HOẶC GIẮC NỐI
