Mã lỗi P2769 code, P2770 code - Mạch van điện từ ly hợp khóa biến mô

Tác giả: Khang Thế Ngày đăng: 21/09/2021

P2769 Ngắn mạch van điện từ ly hợp khóa biến mô (Van điện từ chuyển số SL)

P2770 Hở mạch van điện từ ly hợp khóa biến mô (Van điện từ chuyển số SL)

Mô tả Mã lỗi P2769 code, P2770 code - Mạch van điện từ ly hợp khóa biến mô

ECM sẽ bật tắt van điện từ chuyển số SL để điều khiển áp suất dầu cấp cho van khóa biến mô và cho phép bật hay tắt khóa biến mô.

Nếu mạch van điện từ chuyển số SL bị hở hoặc ngắn mạch, ECM sẽ ngừng cấp nguồn tới van điện từ chuyển số bị lỗi đó.

Số mã lỗi	Hạng mục phát hiện	Điều kiện phát hiện mã lỗi	Khu vực nghi ngờ	MIL	Bộ nhớ
P2769	Ngắn mạch van điện từ ly hợp khóa biến mô (Van điện từ chuyển số SL)	1. Điều kiện chẩn đoán 2. Tình trạng lỗi 3. Thời gian lỗi 4. Khác 1.Đang khóa biến mô. 2.Mạch van điện từ chuyển số SL bị ngắn mạch. 3.Phát hiện từ 2 lần trở lên liên tiếp 4.Thuật toán phát hiện 1 hành trình	·Dây điện hay giắc nối ·Cụm hộp số vô cấp (Van điện từ chuyển số SL) ·ECM	Bật lên	Lưu lại mã lỗi
P2770	Hở mạch van điện từ ly hợp khóa biến mô (Van điện từ chuyển số SL)	1. Điều kiện chẩn đoán 2. Tình trạng lỗi 3. Thời gian lỗi 4. Khác 1.Đang khóa biến mô. 2.Mạch van điện từ chuyển số SL bị hở mạch. 3.Phát hiện từ 2 lần trở lên liên tiếp 4.Thuật toán phát hiện 1 hành trình	·Dây điện hay giắc nối ·Cụm hộp số vô cấp (Van điện từ chuyển số SL) ·ECM	Bật lên	Lưu lại mã lỗi

Số mã lỗi

Hạng mục phát hiện

Điều kiện phát hiện mã lỗi

Khu vực nghi ngờ

MIL

Bộ nhớ

P2769

Ngắn mạch van điện từ ly hợp khóa biến mô (Van điện từ chuyển số SL)

1. Điều kiện chẩn đoán 2. Tình trạng lỗi 3. Thời gian lỗi 4. Khác

1.Đang khóa biến mô.

2.Mạch van điện từ chuyển số SL bị ngắn mạch.

3.Phát hiện từ 2 lần trở lên liên tiếp

4.Thuật toán phát hiện 1 hành trình

·Dây điện hay giắc nối

·Cụm hộp số vô cấp (Van điện từ chuyển số SL)

·ECM

Bật lên

Lưu lại mã lỗi

P2770

Hở mạch van điện từ ly hợp khóa biến mô (Van điện từ chuyển số SL)

1. Điều kiện chẩn đoán 2. Tình trạng lỗi 3. Thời gian lỗi 4. Khác

1.Đang khóa biến mô.

2.Mạch van điện từ chuyển số SL bị hở mạch.

3.Phát hiện từ 2 lần trở lên liên tiếp

4.Thuật toán phát hiện 1 hành trình

·Dây điện hay giắc nối

·Cụm hộp số vô cấp (Van điện từ chuyển số SL)

·ECM

Bật lên

Lưu lại mã lỗi

MÔ TẢ VỀ VIỆC GIÁM SÁT

Các mã lỗi này chỉ ra hở hoặc ngắn mạch trong mạch SL của van điện từ chuyển số. Nếu có hở hay ngắn mạch, thì ECM phát hiện ra lỗi, sẽ bật sáng đèn MIL và lưu một mã lỗi.

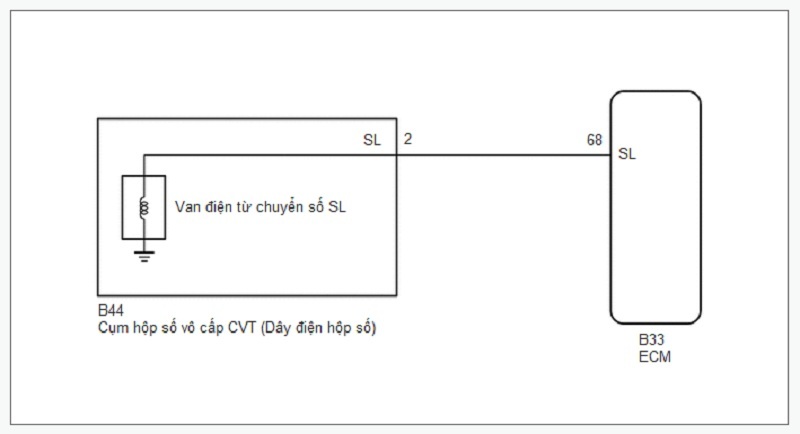

Sơ đồ mạch điện Mã lỗi P2769 code, P2770 code - Mạch van điện từ ly hợp khóa biến mô

LƯU Ý:

·Tiến hành hiệu chỉnh ban đầu khi thay thế một trong các chi tiết liên quan tới hộp số vô cấp.

·Xác nhận rằng không có mã lõi nào được lưu sau khi tiến hành cài đặt ban đầu.

Quy trình xử lý Mã lỗi P2769 code, P2770 code - Mạch van điện từ ly hợp khóa biến mô

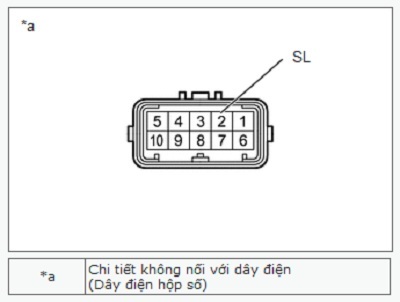

1.KIỂM TRA DÂY ĐIỆN HỘP SỐ (VAN ĐIỆN TỪ CHUYỂN SỐ SL)

Ngắt giắc cắm B44 của dây điện hộp số.

b.Đo điện trở dựa theo giá trị (các giá trị) trong bảng dưới đây.

Điện trở tiêu chuẩn:

Nối dụng cụ đo	Điều kiện	Điều kiện tiêu chuẩn
2 (SL) - Mát thân xe	20°C	11 đến 15 Ω

c.Cắm giắc B44 của dây điện hộp số.

Kết quả:

Chuyển đến
OK
NG

OK 2.KIỂM TRA DÂY ĐIỆN VÀ GIẮC NỐI (DÂY ĐIỆN HỘP SỐ - ECM)

NG 4.THAY THẾ CỤM HỘP SỐ VÔ CẤP

2.KIỂM TRA DÂY ĐIỆN VÀ GIẮC NỐI (DÂY ĐIỆN HỘP SỐ - ECM)

a.Rút giắc nối B33 của ECM.

b.Đo điện trở dựa theo giá trị (các giá trị) trong bảng dưới đây.

Điện trở tiêu chuẩn:

Nối dụng cụ đo	Điều kiện	Điều kiện tiêu chuẩn
B33-68 (SL) - Mát thân xe	20°C	11 đến 15 Ω

c.Lắp giắc nối B33 của ECM.

Kết quả:

Chuyển đến
OK
NG

OK 3.THAY ECM

NG SỬA CHỮA HAY THAY DÂY ĐIỆN HOẶC GIẮC NỐI

3.THAY ECM

a.Thay thế ECM.

Kết quả:

Chuyển đến
TIẾP

TIẾP TIẾN HÀNH KHỞI TẠO

4.THAY THẾ CỤM HỘP SỐ VÔ CẤP

a.Thay hộp số vô cấp.

Kết quả:

Chuyển đến
TIẾP

TIẾP TIẾN HÀNH KHỞI TẠO
