Mã lỗi P282B code - Lỗi mạch điện van điện từ điều khiển áp suất

Tác giả: Khang Thế Ngày đăng: 21/09/2021

P282B Mạch điện van điện từ điều khiển áp suất "K" (Van điện từ chuyển số SLS)

Mô tả Mã lỗi P282B code - Lỗi mạch điện van điện từ điều khiển áp suất

Tùy theo dòng điện cấp bởi ECM, van điện từ chuyển số SLS sẽ điều chỉnh áp suất của puly thứ cấp và áp lực kẹp đai truyền động theo mô men của trục sơ cấp.

Số mã lỗi	Hạng mục phát hiện	Điều kiện phát hiện mã lỗi	Khu vực nghi ngờ	MIL	Bộ nhớ
P282B	Mạch điện van điện từ điều khiển áp suất "K" (Van điện từ chuyển số SLS)	1. Điều kiện chẩn đoán 2. Tình trạng lỗi 3. Thời gian lỗi 4. Khác 1.Xe được lái đi. 2.Phát hiện tình trạng hở hay ngắn mạch của van điện từ chuyển số SLS. 3.1 giây trở lên 4.Thuật toán phát hiện 1 hành trình	·Dây điện hay giắc nối ·Hộp số vô cấp (Van điện từ chuyển số SLS) ·ECM	Bật lên	Lưu lại mã lỗi

Số mã lỗi

Hạng mục phát hiện

Điều kiện phát hiện mã lỗi

Khu vực nghi ngờ

MIL

Bộ nhớ

P282B

Mạch điện van điện từ điều khiển áp suất "K" (Van điện từ chuyển số SLS)

1. Điều kiện chẩn đoán 2. Tình trạng lỗi 3. Thời gian lỗi 4. Khác

1.Xe được lái đi.

2.Phát hiện tình trạng hở hay ngắn mạch của van điện từ chuyển số SLS.

3.1 giây trở lên

4.Thuật toán phát hiện 1 hành trình

·Dây điện hay giắc nối

·Hộp số vô cấp (Van điện từ chuyển số SLS)

·ECM

Bật lên

Lưu lại mã lỗi

MÔ TẢ VỀ VIỆC GIÁM SÁT

Mã lỗi này chỉ ra có hở hoặc ngắn mạch trong mạch SLS của van điện từ chuyển số. Nếu có hở hoặc ngắn mạch, thì ECM phát hiện ra lỗi, sẽ bật sáng đèn MIL và lưu mã lỗi này

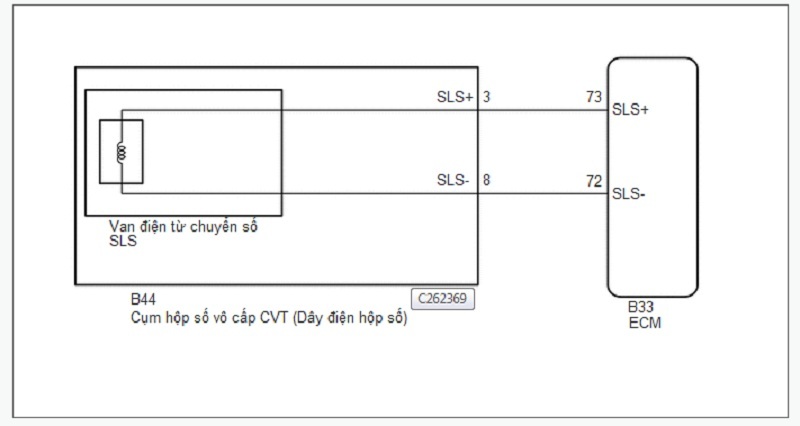

Sơ đồ mạch điện van điện từ điều khiển áp suất Mã lỗi P282B code

LƯU Ý:

·Tiến hành hiệu chỉnh ban đầu khi thay thế một trong các chi tiết liên quan tới hộp số vô cấp.

·Xác nhận rằng không có mã lõi nào được lưu sau khi tiến hành cài đặt ban đầu.

Quy trình Mã lỗi P282B code - Lỗi mạch điện van điện từ điều khiển áp suất

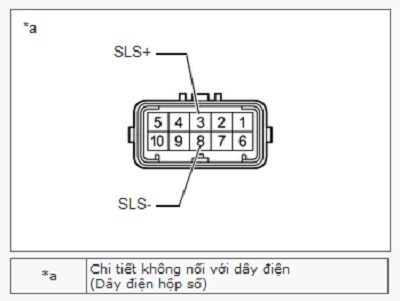

1.KIỂM TRA DÂY ĐIỆN HỘP SỐ (VAN ĐIỆN TỪ CHUYỂN SỐ SLS)

Ngắt giắc cắm B44 của dây điện hộp số.

b.Đo điện trở dựa theo giá trị (các giá trị) trong bảng dưới đây.

Điện trở tiêu chuẩn:

Nối dụng cụ đo	Điều kiện	Điều kiện tiêu chuẩn
3 (SLS+) - 8 (SLS-)	20°C	Từ 5.0 đến 5.6 Ω
3 (SLS+) - Mát thân xe và các cực khác	Luôn luôn	10 kΩ trở lên
8 (SLS-) - Mát thân xe và các cực khác	Luôn luôn	10 kΩ trở lên

c.Cắm giắc B44 của dây điện hộp số.

Kết quả:

Chuyển đến
OK
NG

OK 2.KIỂM TRA DÂY ĐIỆN VÀ GIẮC NỐI (DÂY ĐIỆN HỘP SỐ - ECM)

NG 4.THAY THẾ CỤM HỘP SỐ VÔ CẤP

2.KIỂM TRA DÂY ĐIỆN VÀ GIẮC NỐI (DÂY ĐIỆN HỘP SỐ - ECM)

a. Rút giắc nối B33 của ECM.

b.Đo điện trở dựa theo giá trị (các giá trị) trong bảng dưới đây.

Điện trở tiêu chuẩn:

Nối dụng cụ đo	Điều kiện	Điều kiện tiêu chuẩn
B33-73 (SLS+) - B33-72 (SLS-)	20°C	Từ 5.0 đến 5.6 Ω
B33-73 (SLS+) - Mát thân xe và các cực khác	Luôn luôn	10 kΩ trở lên
B33-72 (SLS-) - Mát thân xe và các cực khác	Luôn luôn	10 kΩ trở lên

c.Lắp giắc nối B33 của ECM.

Kết quả:

Chuyển đến
OK
NG

OK 3.THAY ECM

NG SỬA CHỮA HAY THAY THẾ DÂY DẪN HOẶC GIẮC NỐI (DÂY ĐIỆN HỘP SỐ - ECM)

3.THAY ECM

a.Thay thế ECM.

Kết quả:

Chuyển đến
TIẾP

TIẾP TIẾN HÀNH KHỞI TẠO

4.THAY THẾ CỤM HỘP SỐ VÔ CẤP

a.Thay hộp số vô cấp.

Kết quả:

Chuyển đến
TIẾP

TIẾP TIẾN HÀNH KHỞI TẠO
