Cấu tạo, Nguyên lý hoạt động và tác dụng của nắp két nước

Tác dụng của nắp két nước

Hệ thống làm mát được đóng kín và điều áp bằng một nắp két nước làm mát (hình 6.18). Đậy kín cho phép giảm sự hao hụt nước làm mát do bốc hơi và cho phép sử dụng bình giảm áp.

Sự tăng áp đã làm tăng nhiệt độ sôi của nước làm mát do đó làm tăng hiệu quả làm mát. Ở áp suất khí quyển thông thường, nước sôi ở 100°C nếu áp suất tăng lên, điểm sôi cũng tăng.

Cấu tạo nắp két nước

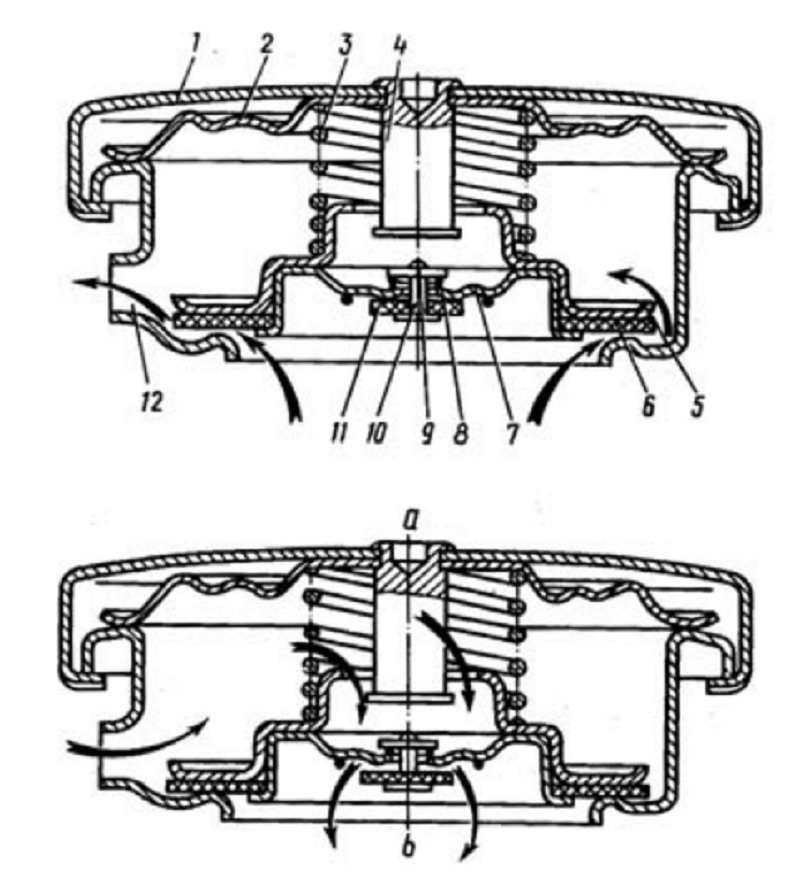

Hình 1. Cấu tạo nắp két nước

a. Mở van xả

b. Mở van nạp không khí

1. Nắp; 2. Vòng đàn hồi; 3. Lò xo van; 4. Thân của van hơi nước; 5. Đĩa cao su của van xả; 6. Đệm cao su của van xả; 7. Mũ của can không khí; 8. Lò xo van không khí; 9. Vòng đệm van không khí; 10 Thân của van không khí; 11. Vòng đệm; 12. Lỗ thoát hơi nước

Nguyên lý hoạt động của nắp két nước

Khi áp suất của hệ thống làm mát tăng lên, điểm sôi của nước cũng tăng cao hơn 100C. Sự chênh lệch nhiệt độ giữa nước làm mát và bên ngoài tăng, nước càng nóng thì khả năng truyền nhiệt thì khả năng truyền nhiệt ra két nước cảng nhanh. Tùy áp suất của hệ thống làm mát củng làm tăng hiệu quả bơm nước.

Ở động cơ nắp két nước có hai van, có một van không khí và một van hơi. Van hơi dùng để khống chế áp suất dư ở hệ thống làm mát trong giới hạn 0,28+1KG/cm2, như vậy sẽ nâng cao nhiệt độ sôi của nước lên khoảng 119°C và giảm bởi sự hao hụt của nước do bốc hơi.

Khi áp suất tiếp tục tăng cao, van hơi mở và hơi qua ống thoát xã ra ngoài. Van không khí nối thông hệ thống làm mát với không khí bên ngoài sau khi động cơ nguội để đề phỏng két nước bị vỡ do hiện tượng giảm áp sinh ra.
