Ổ bi, vòng bi là gì ? Nguyên lý hoạt động, các loại ổ bi, vòng bi

Ổ bi, vòng bi là gì ?

Ổ bi, vòng bi là chi tiết được thiết kế để giảm ma sát trong các cơ cấu máy. Ổ bi, vòng bi được chia làm nhiều loại tùy thuộc theo hình dạng, và nguyên lý hoạt động.

Ổ bi hay còn gọi là vòng bi được dịch sang tiếng anh là Bearing

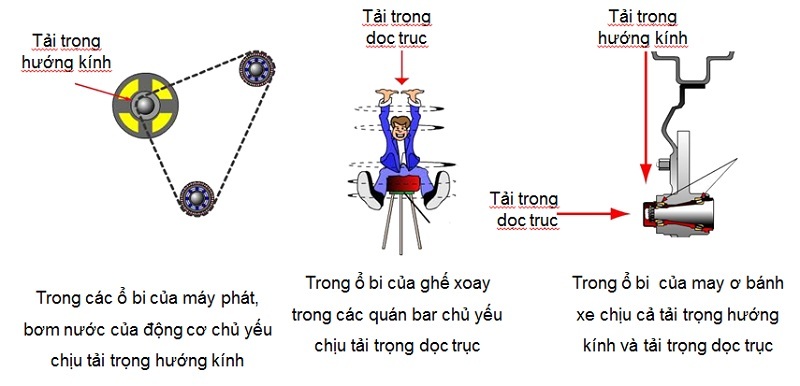

Nguyên lý hoạt động của vòng bi

Tải trọng ổ bi chia làm hai nhóm chủ yếu là tải trọng hướng kính và tải trọng dọc trục. Tùy vào mục đích sử dụng mà một ổ có thể chỉ chịu tải hướng kính, chỉ chịu tải dọc trục hoặc chịu cả hai.

Chịu tải trọng hướng kính:

Trong các ổ bi của máy phát, bơm nước của động cơ chủ yếu chịu tải trọng hướng kính

Chịu tải trọng dọc trục

Trong ổ bi của ghế xoay trong các quán bar chủ yếu chịu tải trọng dọc trục

Chịu cả tải trọng hướng kính và tải trọng dọc trục

Trong ổ bi của may ơ bánh xe chịu cả tải trọng hướng kính và tải trọng dọc trục

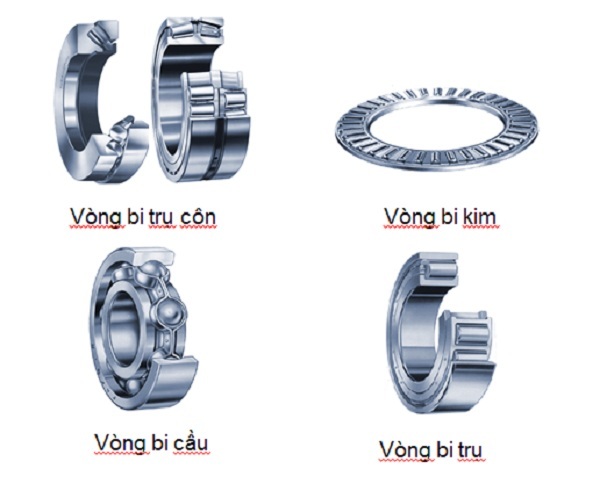

Các loại vòng bi

Ổ bi, vòng bi được chia làm nhiều loại khác nhau, trong ô tô, dùng chủ yếu các loại sau:

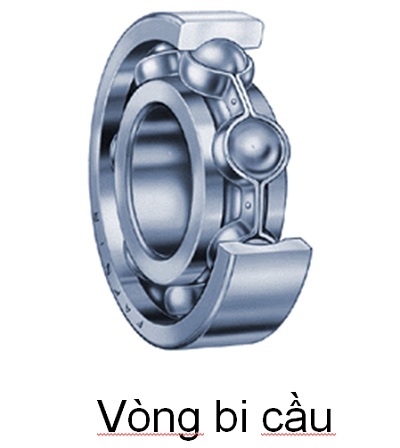

Vòng bi cầu

Vòng bi cầu có thể chịu được cả tải trọng hướng kính và tải trọng dọc trục, được sử dụng khi tải trọng tương đối nhỏ. Trong vòng bi cầu tiếp xúc giữa các bề mặt trượt là tiếp xúc điểm nên ma sát thấp nhưng tải trọng cũng thấp theo.

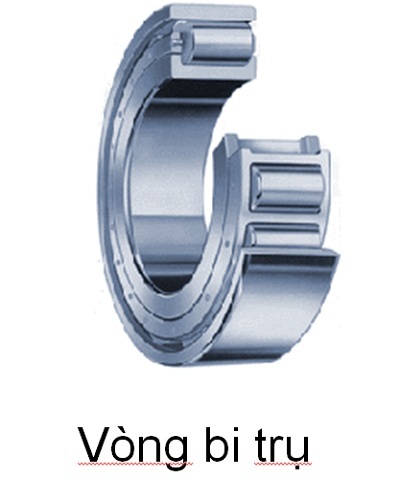

Vòng bi trụ

Vòng bi trụ dùng cho trường hợp tải trọng lớn và chủ yếu là tải trọng hướng kính. Tiếp xúc giữa các bề mặt là tiếp xúc đường nên chịu được tải trọng lớn hơn

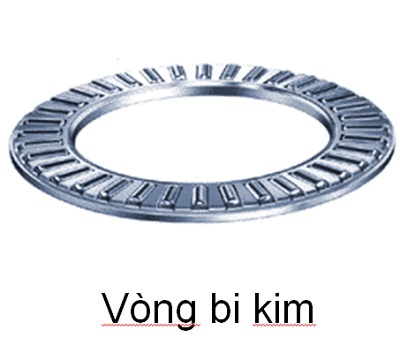

Vòng bi kim

Vòng bi kim tương tự như vòng bi trụ nhưng được lắp ở các vị trí có không gian hạn chế.

Vòng bi trụ chịu lực chiều trục

Vòng bi trụ chịu lực chiều trục các bi trụ được đặt nghiêng để chịu lực chiều trục.

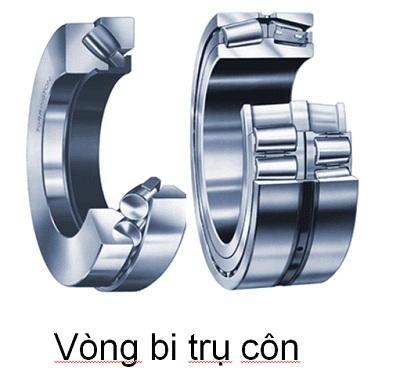

Vòng bi trụ côn

Vòng bi trụ côn có thể sử dụng trong trường hợp tải trọng hướng kính và chiều trục lớn thường được lắp vào may ơ bánh xe tựa lưng vào nhau để chịu lực chiều trục theo cả hai hướng.
