Pan me là gì ? Hướng dẫn đo bằng Pan me

Pan me là gì ?

Pan me là một thiết bị đo được sử dụng rộng rãi để đo chiều dầy của khối, đường kính trong, đường kính ngoài của trục và chiều sâu của rãnh. Ca líp có độ chính xác cao, dễ đo và dễ đọc. Căn cứ vào vật được đo mà ca líp được chia làm 3 loại

1.  Ca líp đo ngoài: đo dây, cầu, trục trụ, chiều dày
2.  Ca líp đo trong: đo lỗ hở
3.  Ca lip đo chiều sâu: đo chiều sâu của lỗ, rãnh

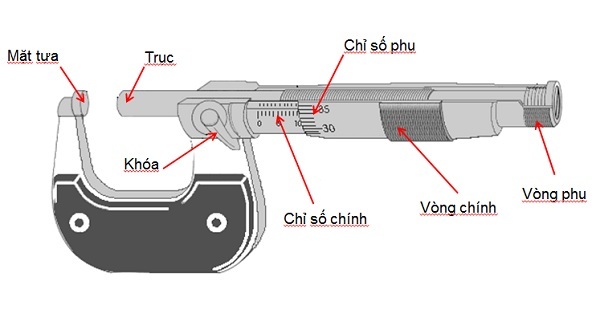

Các bộ phận của Pan me:

1. Mặt tựa
2. Trục
3. Khóa
4. Chỉ số chính
5. Chỉ số phụ
6. Vòng chính
7. Vòng phụ

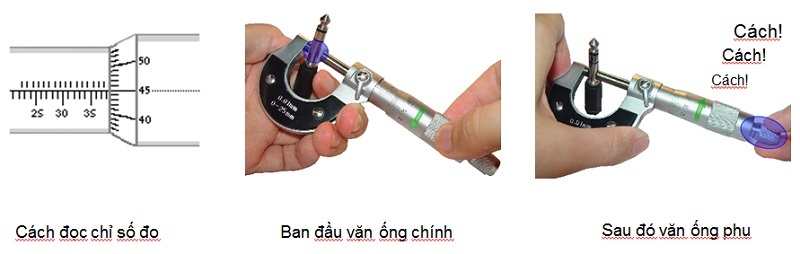

Hướng dẫn đo bằng Pan me

Trục được tiện ren chính xác có bước ren là 0.5mm, do vậy, khi trục quay được 1 vòng thì nó tịnh tiến được 0.5mm. Chỉ số chính được chia thành từng 1mm với một gạch phụ chia 0.5 mm bên trên. Chỉ số phụ được chia thành 50 phần bằng nhau với mỗi phần tương đương 0.01mm. Như vậy để đọc số được đo ta chỉ cần đọc chỉ số chính (có để ý đến phền chia 0.5mm) và cộng với chỉ số phụ.

Ngày nay, một số ca líp còn thêm chỉ số phụ thứ 2 có vạch chia 0.002mm giúp đo có độ chính xác cao hơn. Khi đo ta vặn ống chính cho trục vừa chạm vào chi tiết cần đo sau đó vặn ống phụ cho đến khi nghe thấy tiếng “cách” nhỏ thì dừng lại.
