SƠ ĐỒ MẠCH THỦY LỰC HỆ THỐNG PHANH

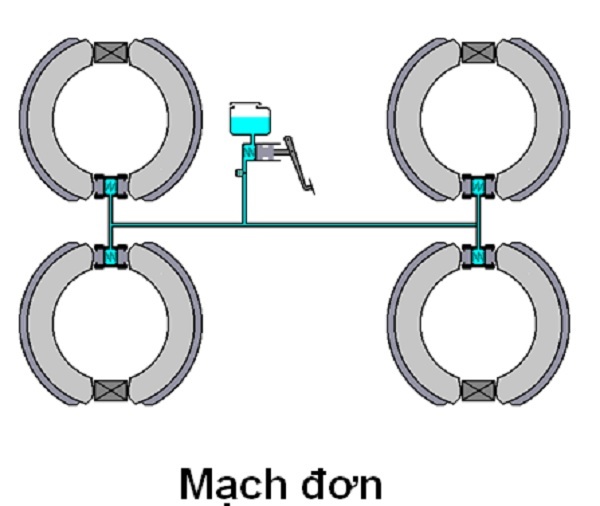

Sơ đồ mạch thủy lực hệ thống phanh mạch đơn

Tất cả các phanh ở các bánh xe đều được nối với tổng phanh trên một mạch thủy lực chung. Do đó, khi bất cứ có phần nào hỏng thì hệ thống phanh không còn hiệu lực, vậy nên sơ đồ này không còn được dùng.

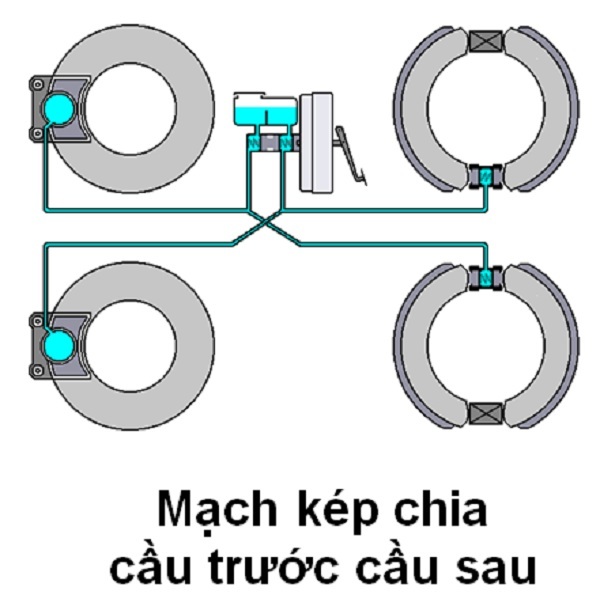

Sơ đồ mạch thủy lực hệ thống phanh mạch kép, chia cầu trước cầu sau

Thường được sử dụng trong các loại xe dẫn động cầu sau hoặc xe dẫn động hai cầu, xe có phanh trước là phanh đĩa và phanh sau là phanh tang trống (Terracan)

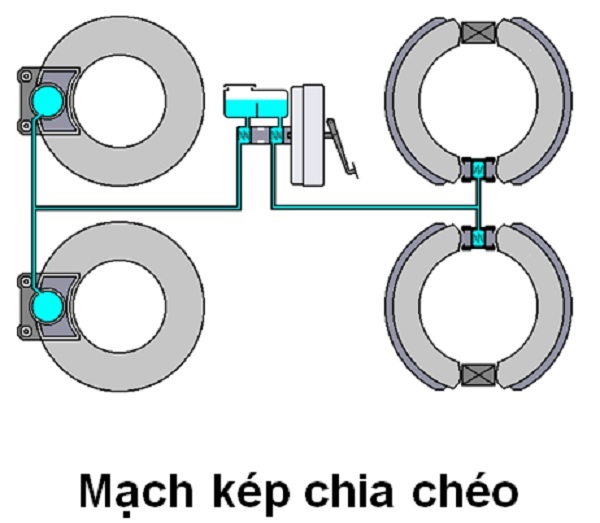

Sơ đồ mạch thủy lực hệ thống phanh mạch kép, chia chéo

Được trang bị hầu hết cho các xe dẫn động cầu trước.
Với mội loại mạch thủy lực, quy trình xả e cũng khác nhau.
