Tài liệu về hệ thống ga tự động "Cruiser Control"

CHƯƠNG 7: ĐIỀU KHIỂN CHẠY TỰ ĐỘNG BẰNG
ĐIỆN TỬ - CRUISE CONTROL SYSTEM (CCS)
7.1.    KHÁI QUÁT VỀ HỆ THỐNG CHẠY TỰ ĐỘNG
7.1.1.    Vai trò của hệ thống điều khiển chạy tự động:
Hệ thống điều khiển chạy tự động (CCS) duy trì xe chạy tại một tốc độ do lái xe đặt trước bằng cách điều chỉnh tự động góc mở bướm ga, do đó người lái không cần phải giữ chân ga. Hệ thống CCS đặc biệt có ích khi lái xe liên tục không nghỉ trong nhiều giờ trên đường cao tốc hay đường xuyên quốc gia vắng người, do người lái có thể thả chân ga đạp ga và xe sẽ chạy ở một tốc độ không đổi cho dù là lên hay xuống dốc. Nhờ có CCS những chuyến hành trình dài sẽ ít gây mệt mỏi hơn. Hệ thống CCS được áp dụng nhiều trên những ôtô Mỹ hơn những ôtô Châu Âu, bởi vì những con đường ở Mỹ rộng lớn hơn và nói chung thẳng hơn.
Với sự phát triển không ngừng của giao thông, hệ thống CCS đang trở thành hữu ích hơn, những ôtô đời mới tương lai sẽ được trang bị CCS, nó sẽ cho phép ôtô của bạn đi theo ôtô phía trước nó trong một đoàn xe nhờ liên tục điều chỉnh tăng tốc hoặc giảm tốc để bảo đảm một khoảng cách an toàn. Trong một vài trường hợp, hệ thống CCS có thể góp phần giảm suất tiêu hao nhiên liệu bằng cách hạn chế độ lệch của bướm ga.
7.1.2.    Thành phần của CCS:
Một hệ thống CCS bao gồm hệ thống đóng mở bướm ga và một hệ thống điều khiển kỹ thuật số nhằm duy trì một tốc độ ôtô không đổi trong những điều kiện đường sá khác nhau. Thế hệ kế tiếp của hệ thống CCS điện tử có thể sẽ tiếp tục sử dụng một môđun riêng lẽ, tương tự như hệ thống đang sử dụng hiện nay, nhưng được chia sẻ dữ liệu từ động cơ, hệ thống phanh chống hãm cứng ABS, và hệ thống điều khiển hộp số. Hệ thống CCS trong tương lai có thể bao gồm các cảm biến rađa để đánh giá mức độ tiếp cận với các xe khác và điều chỉnh tốc độ nhằm duy trì một khoảng cách không đổi tuy nhiên giá thành cần phải giảm mạnh mới có thể ứng dụng rộng rãi.

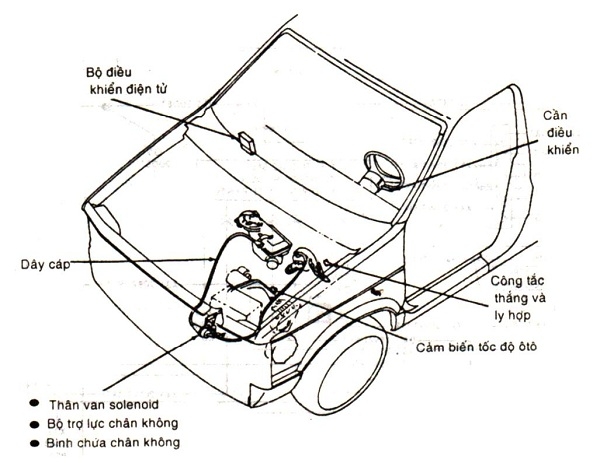

Hình 7.1 Sơ đồ bố trí chung của hệ thống CCS trên ôtô
7.1.3.    Cách sử dụng hệ thống CCS
Hoạt động của hệ thống CCS được điều khiển bởi công tắc chính, các công tắc điều khiển, bàn đạp ga và bàn đạp phanh. Thiết kế của công tắc điều khiển khác nhau tùy theo kiển xe. Hoạt động của công tắc điều khiển CCS được thiết kế cho xe TOYOTA CRESSIDA như sau:
Công tắc chính và công tắc điều khiển trên mỗi loại xe khác nhau. Chúng có thể khác nhau cả về thiết kế lẫn vị trí lắp ráp nhưng về cơ bản thì nguyên lý hoạt động giống như trên xe TOYOTA CRESSIDA.
Các nút chức năng của công tắc điều khiển:
-    ON-OFF: Công tắc chính
-    SET/COAST: Đặt tốc độ
-    Phục hồi (RESUME): Khi hệ thống CCS đang hoạt động, nếu nó bị tạm ngắt do bạn đạp phanh, nút RESUME ra lệnh cho CCS điều khiển ôtô chạy trở lại tốc độ trước đó đã cài đặt.
-    Tăng tốc (SET/ACCEL hay ACC)
-    Hủy bỏ (CANCEL)
-    Việc ấn và giữ nút COAST sẽ làm ôtô để giảm tốc.
7.1.3.1.    Đặt tốc độ CCS:
-    Ấn và nhả công tắc chính, đèn báo sẽ sáng lên.
-    Đạp chân ga để đạt được tốc độ mong muốn (40-200 Km/h)
-    Ấn cần điều khiển CCS xuống và nhả nó ra, thao tác này sẽ bật công tắc SET/COAST, tốc độ xe tại thời điểm nhả cần được lưu trong bộ nhớ và CCS được đặt tại tốc độ này.
7.1.3.2.    Tăng tốc hoặc giảm tốc bằng điều khiển CCS:
Tăng tốc
-    Nhấc công tắc điều khiển lên, bật RES/ACC cho đến khi đạt tốc độ mong muốn.
-    Nhả công tắc điều khiển khi đã đạt được tốc độ mong muốn
Giảm tốc:
-    Ấn công tắc điều khiển lên, bật RES/ACC cho đến khi đạt tốc độ mong muốn.
-    Nhả công tắc điều khiển khi đã đạt được tốc độ mong muốn
7.1.3.3.    Hủy chức năng điều khiển chạy tự động:
Điều khiển chạy tự động sẽ hủy theo các trường hợp sau:
1.    Cần điều khiển được kéo về phiá lái xe (đến CANCEL).
2.    Đạp bàn đạp phanh.
3.    Đạp bàn đạp ly hợp (xe hộp số tay).
4.    Chuyển số đến vị trí N (xe hộp số tự động).
5.    Kéo nhẹ cần phanh tay lên (chỉ áp dụng với một số xe).
6.    Tốc độ xe giảm xuống thấp hơn 40Km/h.
7.    Tốc độ xe giảm xuống thấp hơn 16Km/h so với tốc độ đặt trước.
7.1.3.4.    Phục hồi lại tốc độ đặt trước:
Bật công tắc RESUME/ACCEL sẽ phục hồi lại tốc độ đặt trước nếu nó tạm thời bị hủy bỏ như các trường hợp 1 – 2 – 3 – 4 - 5 trong khi tốc độ xe không giảm xuống dưới 40Km/h. Khi tắt công tắc chính và các trường hợp 6 – 7 thì CCS sẽ hủy vĩnh viễn tốc độ đặt trước. Nếu lái xe muốn phục hồi hoạt động CCS thì phải đặt lại tốc độ trong bộ nhớ bằng cách bật công tắc chính và lặp lại thao tác đặt tốc độ như mô tả ở trên.
7.2.    CÁC YÊU CẦU VỀ TÍNH NĂNG CỦA CCS:
Các đặc tính của một hệ thống CCS lý tưởng bao gồm các yếu tố sau:
•    Tính năng về tốc độ: Khoảng điều chỉnh tốc độ chênh lệch so với tốc độ thiết đặt trong khoảng  0.5 1m/h.
•    Độ tin cậy: Mạch được thiết kế để chống lại sự vượt quá điện áp tức thời, đảo chiều điện áp, và sự tiêu phí năng lượng của thiết bị được hạn chế ở mức thấp nhất.
•    Các phiên bản ứng dụng khác nhau: Bằng cách thay đổi EEPROM thông qua một seri dữ liệu đơn giản hay mạng MUX, phần mềm CCS có thể được nâng cấp, và tối ưu hóa cho các kiểu xe cụ thể. Những khả năng biến đổi này thích ứng với nhiều kiểu cảm biến, các bộ trợ lực và nhiều phạm vi tốc độ.
•    Sự thích ứng của ngưới lái: Thời gian đáp ứng của hệ thống CCS có thể được điều chỉnh để phù hợp với sở thích của người lái trong phạm vi tính năng của xe.
Khía cạnh an toàn:
Thiết kế một hệ thống CCS cần phải tính đến một số yếu tố về an toàn. Về cơ bản phương pháp thiết kế nhắm vào mạch điều khiển bướm ga nhằm đảm bảo cơ chế xử lý sự cố hoạt động ngay khi bộ điều khiển vi mạch hay cơ cấu chấp hành hư hỏng. Mạch điện tử an toàn sẽ cắt các bộ trợ lực điều khiển làm cho các tay đòn điều khiển bướm ga mất tác dụng một khi công tắc phanh hay công tắc hành trình được kích hoạt, với mọi tình trạng của bộ ECU hay các mạch bán dẫn của bộ điều khiển (Với giả định kết cấu cơ khí của bộ chấp hành ở trong tình trạng tốt).
Các vấn đề khác liên quan đến an toàn bao gồm các chương trình dò tìm tình trạng vận hành không bình thường và ghi lại các dữ liệu này vào bộ nhớ để phục vụ cho công việc chẩn đoán hư hỏng sau này. Tình trạng hoạt động không bình thường, chẳng hạn như tốc độ xe không ổn định hay tín hiệu điều khiển bị ngắt quãng. Công việc kiểm tra có thể được tiến hành trong thời kỳ chạy xe lần đầu và trong bất kỳ thời điểm nào lúc xe đang hoạt động để xác định mức độ hoàn chỉnh của hệ thống điều khiển, tình trạng hoạt động được thể hiện qua các màn hình chỉ thị cho người lái. Tình trạng hư hỏng nghiêm trọng nhất là sự tăng tốc không kiểm soát được. Theo dõi liên tục tình trạng của bộ ECU và các bộ phận chủ yếu khác sẽ giúp hạn chế khả năng hư hỏng này.
7.3.    HOẠT ĐỘNG CỦA CCS:
Hệ thống CCS bao gồm: Cảm biến tốc độ xe, các công tắc, bộ chấp hành và bộ vi xử lý (bộ CCS ECU điều khiển chạy tự động). Bộ điều khiển sẽ nhận tín hiệu từ công tắc điều khiển chính, bộ cảm biến tốc độ và công tắc thắng. Nếu hệ thống đang sử dụng bộ cảm biến vị trí cụm trợ lực hoặc vị trí cánh bướm ga, tín hiệu của nó sẽ được gởi đến bộ điều khiển. Một mạch điện đồng hồ sẽ thay đổi tín hiệu xung trên km thành tín hiệu xung trên giây - Hz (biến đổi A/D). Mạch tích hợp bộ kích thích và lôgic (IC) được chia làm 2 mạch điện: một mạch sẽ lưu trữ tần số được thiết đặt, mạch khác sẽ giám sát tần số của bộ cảm biến tốc độ. Hai tần số này sẽ được so sánh với nhau bằng bộ điều khiển. Nếu tìm thấy sự khác nhau giữa 2 tần số, ECU gởi tín hiệu điều khiển đến cơ cấu chấp hành để điều chỉnh vị trí cánh bướm ga duy trì tốc độ ôtô ở giá trị thiết đặt.
Có hai loại cơ cấu chấp hành: Loại dẫn động chân không và loại môtơ bước, ngày nay chủ yếu là dùng loại chân không, tuy nhiên xu hướng tương lai sẽ sử dụng nhiều loại mô tơ để điểu khiển tốc độ xe chính xác hơn.

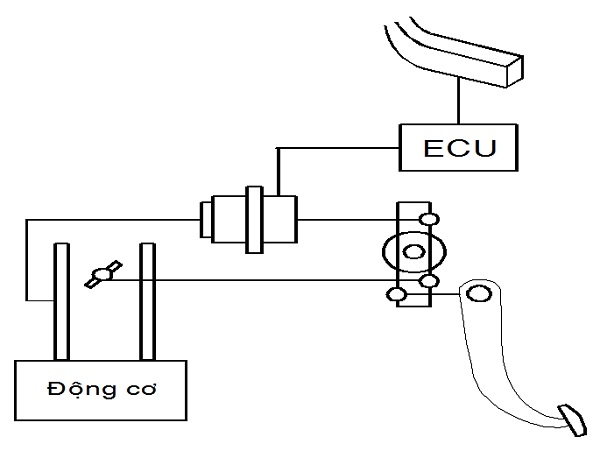

Hình 7.2 Sơ đồ CCS dẫn động bằng chân không

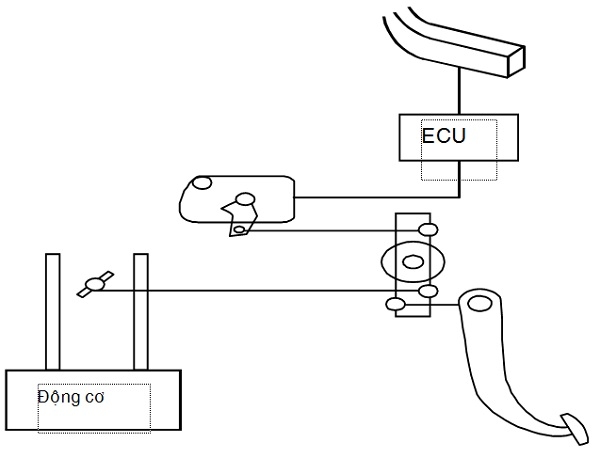

Hình 7.3: Hệ thống CCS dẫn động bằng mô tơ bước
7.4.    NGUYÊN LÝ ĐIỀU KHIỂN:
7.4.1.    Sơ đồ nguyên lý:
Hệ thống CCS hoạt động theo nguyên lý điều khiển hồi tiếp (Close-loop control), sơ đồ nguyên lý thể hiện như sau:

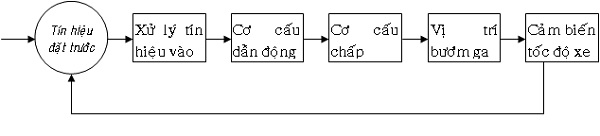

Hình 7.4 Sơ đồ điều khiển CCS
Tín hiệu đầu vào chính yếu là tốc độ theo ý muốn của người lái và tốc độ thực của xe. Các tín hiệu quan trọng khác là sự điều chỉnh Faster-accel/Slower-coast của người lái, Resume, On/Off, công tắc phanh, và tín hiệu điều khiển động cơ. Tín hiệu đầu ra chủ yếu là trị số của bộ trợ lực điều khiển bướm ga, đèn báo ON của CCS, những chỉ báo phục vụ bảo dưỡng và những thông tin gửi về bộ lưu trữ phục vụ chẩn đoán hư hỏng.
7.4.2.    Sơ đồ mạch và sơ đồ khối:

Sơ đồ khối:

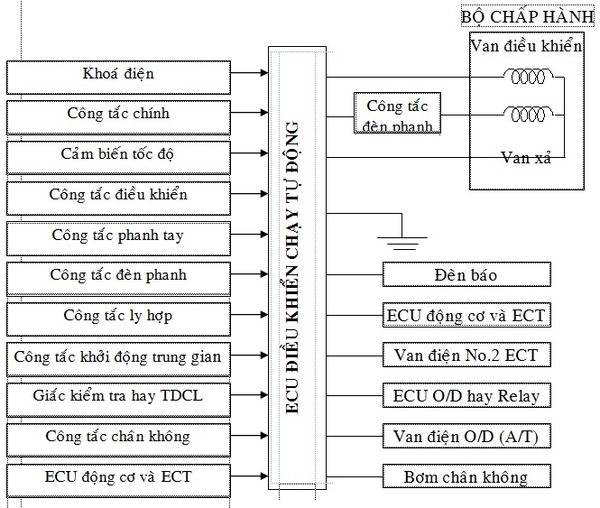

Hình 7.5 Sơ đồ hệ thống CCS

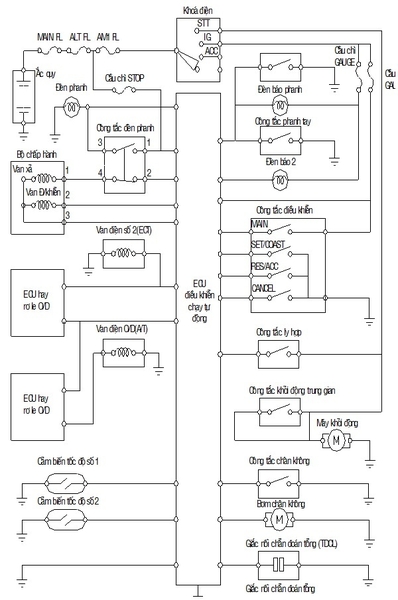

Hình 7.6: Sơ đồ mạch điện hệ thống CCS trên xe TOYOTA CRESSIDA
Tín hiệu đầu vào:
Cảm biến tốc độ là bộ phận chính yếu nhất của hệ thống, bởi vì bộ CCS ECU đo đạt tốc độ xe từ bộ cảm biến tốc độ trong phạm vi 1/32 (m/h). Mọi dây cáp của đồng hồ tốc độ hay sự dao động đều gây sai lệch trong tính toán tốc độ. Sự sai lệch trong tính toán tốc độ có thể được giảm thiểu bằng chu kỳ đo đạt. Cảm biến tốc độ dẫn động cho Microcontroller’s Timer Input Capture Line hay Interrupt Line bên ngoài. Bộ ECU sẽ tính toán tốc độ xe từ tần số của tín hiệu, bộ cảm biến và từ cơ sở thời gian bên trong ECU. Trị số tốc độ của xe sẽ được cập nhật liên tục và được lưu trữ trong bộ nhớ RAM và được xử lý bởi chương trình điều khiển tốc độ cơ sở. Thông thường bộ cảm biến tốc độ là một máy phát xoay chiều đơn giản được bố trí ở hộp số hay cáp truyền động đồng hồ tốc độ. Máy phát xoay chiều này tạo ra một điện áp xoay chiều với tần số tỉ lệ với cảm biến tốc độ vòng và tốc độ của xe. Cảm biến quang học tại đầu đồng hồ tốc độ cũng có thể được sử dụng. Thông thường cảm biến tốc độ tạo ra một số xung hay chu kỳ trên mỗi Km. Cùng với việc sử dụng phanh chống trượt ABS ngày càng nhiều, trị số cảm biến bổ sung có thể nhận được từ bộ cảm biến tốc độ đặt tại bộ ABS tại bánh xe. Dữ liệu về tốc độ từ hệ thống ABS có thể thu được thông qua mạng MUX.
Tín hiệu đầu vào của hệ thống CCS có thể là từ mỗi công tắc do người lái thiết đặt hoặc nhiều tín hiệu Analog khác được chuyển đổi thành tín hiệu đầu vào dạng Digital. Ngoài ra còn các thông số khác cũng được tham chiếu đến, đó là cảm biến vị trí bướm ga, tình trạng của ly hợp hay hệ thống truyền lực. Các tín hiệu đầu vào khác sử dụng trong hệ thống CCS là vị trí bướm ga, hộp số, bộ ly hợp, tình trạng bộ A/C, chẩn đoán bộ chấp hành, tình trạng động cơ… những tín hiệu này có thể lấy từ mạng dữ liệu MUX.
7.4.3.    Thuật toán điều khiển chạy tự động:
Chương trình điều khiển chạy tự động được thiết lập dựa vào lý thuyết điều khiển tự động “ Fuzzy Control “, là một lý thuyết mới mẻ trong ngành điều khiển tự động, dựa vào “ Fuzzy Control”, người ta có thể thiết kế thành công một hệ thống điều khiển tự động cho những đối tượng có quá nhiều thông số đầu vào tác động mà theo lý thuyết điều khiển tự động cổ điển trước đây khó lòng giải quyết nổi. Tín hiệu đầu ra rất ổn định dù cho tín hiệu đầu vào có thể biến đổi đa dạng.
Sự vận hành của chương trình điều khiển:

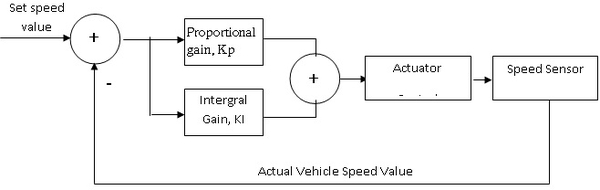

Hình 7.7: Sự vận hành của chương trình điều khiển (PI Speed error control)
Bộ vi xử lý được lập trình để đo đạt tốc độ xe và ghi lại mức độ chạy theo trớn của xe và ở và xu hướng của nó là tăng hay giảm. Phương pháp PI tiêu chuẩn tạo ra tín hiệu đầu ra P tỉ lệ với với sự khác biệt giữa tốc độ xe đã được cài đặt và tốc độ thực của xe (độ sai lệch) bởi một trị số tỉ lệ Gain Block KP. Một tín hiệu KI được tạo ra và biến động lên xuống theo một tỉ lệ phụ thuộc vào độ sai lệch của tín hiệu. Các giá trị thu nhận KI và KP được chọn để tạo ra phản ứng nhanh, nhưng với một mức độ không ổn định nhỏ. Hệ thống PI cộng vào mức độ sai lệch, vì vậy, nếu tốc độ dưới mức tốc độ cài đặt như trong trường hợp xe lên dốc trong thời gian dài, tín hiệu sai lệch sẽ bắt đầu gia tăng mạnh để bù trừ. Trong điều kiện chạy xe trên đường bằng phẳng, trị số block KI có xu hướng tiến về 0 vì ít có sự sai lệch theo thời gian. Trọng lượng xe, tính năng động cơ, sức cản lăn, các yếu tố này sẽ xác định bằng số PI. Tóm lại, phương pháp PI cho phép hệ thống phản ứng nhanh trong trường hợp leo dốc đột ngột hay chạy xuống dốc.
Kiểm soát tín hiệu đầu ra:
Khi tín hiệu sai được xử lý, một tín hiệu đưa đến bộ chấp hành được tạo ra để mở lớn bướm ga, giữ ở vị trí cố định hay giảm bớt bướm ga. Bộ trợ lực được cập nhật với đặc tính cơ khí của bộ trợ lực, có thể đến vài phần ngàn của giây. Tín hiệu sai lệch có thể được xử lý nhanh hơn, vì vậy, tạo ra thời gian cho vài giá trị trung bình của cảm biến tốc độ xe.
Điều khiển bướm ga có thể là loại trợ lực chân không truyền thống hay môtơ bước. Ở loại trợ lực chân không, chân không tác động vào bộ chấp hành được xả ra theo qui trình xử lý sự cố bất cứ khi nào hệ thống phanh tác động với mục đích bổ sung cho quá trình đóng cuộn solenoid điều khiển bộ chấp hành. Bộ trợ lực kiểu môtơ điện đòi hỏi sự truyền động điện tử phức tạp hơn và một vài cơ cấu xử lý sự cố cơ khí được kết nối vào hệ thống phanh.
7.5.    CÁC BỘ PHẬN CHÍNH CỦA CCS
7.5.1.    Cảm biến tốc độ (Sensor)

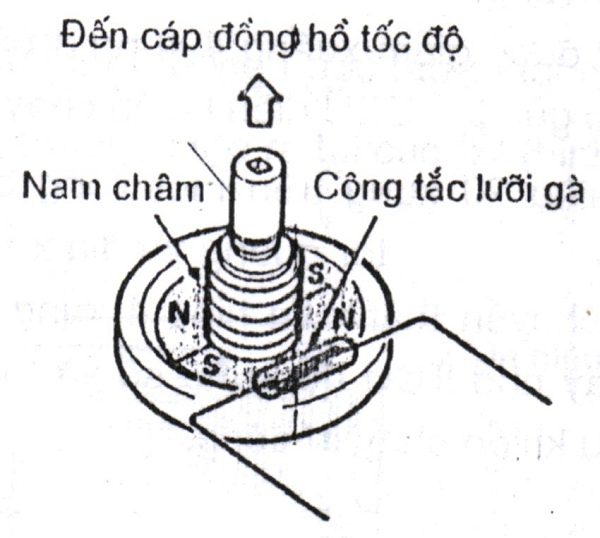

Hình 7.8: Cảm biến tốc độ loại công tắc lưỡi gà
Chức năng của cảm biến tốc độ xe là thông báo tốc độ hiện thời cho ECU điều khiển chạy tự động. Cảm biến tốc độ xe chủ yếu là loại công tắc lưỡi gà, loại quang học (diod phát quang kết hợp với một transitor quang) và loại MRE (loại phần tử điện trở từ). Cảm biến này lắp trong đồng hồ tốc độ hay hộp số. Khi tố độ xe tăng, cáp đồng hổ tốc độ xe quay nhanh hơn, bật tắc công tắc lưỡi gà hay transitor nhanh hơn, ngược lại khi chạy tốc độ thấp hơn sẽ giảm tần số của tính hiệu tốc độ.
a)  Loại công tắc lưỡi gà: được dùng với bảng đồng hồ loại kim, khi dây công tơ mét quay, nam châm cũng quay. Điều này bật và tắt công tắc lưỡi gà 4 lần trong một vòng quay. Tốc độ của xe tỷ lệ với tần số của xung điện áp ra.
b) Loại quang học: được dùng với bảng đồng hồ kiểu số, nó cũng được lắp trong đồng hồ tốc độ.

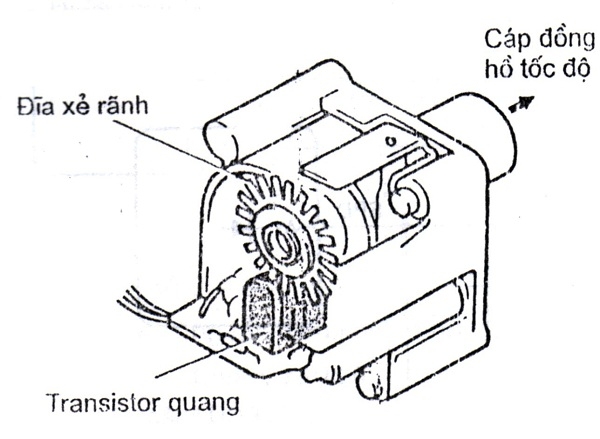

Hình 7.9: Cảm biến tốc độ loại quang
Cáp đồng hồ tốc độ làm cho đĩa xẽ rãnh quay. Khi đĩa xẽ rãnh quay, nó ngắt tia sáng chiếu lê transitor quang từ diod phát quang (LED) làm cho transitor quang phát sinh xung điện áp. Ánh sáng từ đèn LED bị ngắt 20 lần khi cáp đồng hồ tốc độ quay một vòng do đó tạo 20 xung. Số lượng xung này được giảm xuống 4 xung trước khi tín hiệu được gởi đến ECU điều khiển chạy tự động,
Một tín hiệu 20 xung trên một vòng quay của trục roto do transitor quang và đĩa xẽ rãnh tạo ra được chuyển thành tín hiệu 4 xung trên một vòng quay nhờ ECU đồng hồ số và chuyển đến ECU chạy tự động.
c). Loại MRE (phần tử điện trở từ)
Cảm biến này được lắp trên hộp số hay hộp số phụ và được dẫn động bằng bánh răng chủ động của trục thứ cấp. Cảm biến này bao gồm một mạch HIC (mạch tích hợp) gắn trong MRE (phần tử điện trở từ) và một vành từ.
Nguyên lý hoạt động của MRE:
Khi hướng của dòng điện chạy trong MRE song song với hướng của đường sức từ, điện trở sẽ trở nên lớn (và dòng điện yếu), ngược lại, khi hướng của dòng điện và đường sức từ cắt nhau, điện trở giảm đến mức tối thiểu (và dòng điện mạnh). Hướng của đường sức từ thay đổi do chuyển động quay của nam châm lắp trên vành từ, kết qủa là điện áp ra của MRE ttở thành dạng sóng xoay chiều.
Bộ so sánh trong cảm biến tốc độ chuyển dạng sóng xoay chiều thành tín hiệu số, sau đó nó được đảo ngược bằng transitor trước khi đến đồng hồ.
Tần số của dạng sóng phụ thuộc vào số lượng cực của nam châm lắp trên vành từ. Có 2 loại vành từ (tùy theo kiểu xe): Loại có 20 cực từ và loại có 4 cực từ. Loại có 20 cực từ tạo ra dạng sóng 20 chu kỳ (20 xung trong một vòng quay của vành từ), còn loại 4 cực tạo ra dạng sóng 4 chu kỳ.
Trong loại 20 cực, tần số của tín hiệu số được chuyển thành 20 xung trong mỗi vòng quay của của vành từ thành 4 xung bằng mạch chuyển đổi xung trong đồng hồ tốc độ sau đó nó được gửi đến ECU. Mạch đầu ra của cảm biến tốc độ khác nhau tùy theo kiểu xe. Kết qủa là tín hiệu phát ra cũng khác nhau tùy theo kiểu xe: có loại điện áp ra và điện trở thay đổi. Một số cảm biến tốc độ không đi qua bảng đồng hồ mà gửi trực tiếp đến ECU.
7.5.2.    Bộ điều khiển
Yêu cầu kỹ thuật của bộ vi xử lý (ECU): Bộ ECU sử dụng trong hệ thống CCS có yêu cầu cao về chức năng. Bộ ECU phải bao gồm các yêu cầu sau:
•    Chuẩn thời gian phải chính xác để đo đạt và tính toán tốc độ.
•    Tín hiệu vào A/D
•    Tín hiệu ra PWM
•    Ghi nhận thời gian tín hiệu vào
•    Ghi nhận và so sánh thời gian tín hiệu ra
•    Cổng dữ liệu (cổng MUX)
•    Bộ phận ghi giờ bên trong
•    EPROM
•    Công nghệ Low-Power CMOS
7.5.3.    Bộ phận dẫn động (Actuator)
a)     Bộ dẫn động bằng chân không

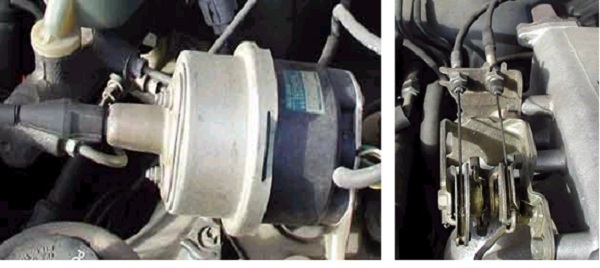

Hình 7.10: Bộ dẫn động bằng chân không
Van điều khiển:
Bộ trợ lực hoạt động bằng chân không gồm một tấm màng hoạt động bằng lò xo với van cung cấp, van này được điều khiển bằng solenoid. Khi hệ thống không sử dụng đến, solenoid của van điều khiển sẽ là thường đóng trong lúc đó, solenoid van thông hơi sẽ cho khí trời đi vào. Màng của bộ trợ lực và lò xo sẽ giãn ra và góc mở cánh bướm ga sẽ không được điều chỉnh. Việc đóng và mở những van này trong khi hoạt động sẽ duy trì được việc thiết lập tốc độ di chuyển của ôtô trên đường như mong muốn.
Van xả:
Dùng để dẫn áp suất khí quyển vào trong bộ chấp hành khi hệ thống CCS bị hủy bỏ. Van xả còn đóng vai trò như một van an toàn nếu van điều khiển bị cố định tại vị trí cấp chân không do hư hỏng. Nó dẫn áp suất khí quyển từ van an toàn để đóng bướm ga, do vậy có thể giảm được tốc độ xe. Van xả như vậy bảo đảm tính an toàn cao khi lái xe.

Hình 7.12: Đấu dây cáp từ Actuator đến bướm ga
Sơ đồ gồm: Bộ trợ lực điều khiển gồm có màng và các solenoid điều khiển chân không.
Hệ số xung và điều khiển hệ số xung:
ECU gởi một dòng ngắt (tính hiệu xung) đến van điều khiển với tần số khoảng 20 Hz, bằng cách thay đổi khoảng thời gian dòng điện bật và tắt (được gọi là hệ số xung) sẽ làm tăng hay giảm độ chân không trong bộ chấp hành theo tốc độ xe.
Khi dòng điện bật trong khoảng thời gian dài (hệ số xung cao) thì  van chân không sẽ mở trong thời gian lâu hơn, độ chân không tăng trong bộ chấp hành, kết qủa là bướm ga mở và tốc độ xe tăng lên.


Khi dòng điện tắt trong khoảng thời gian dài (hệ số xung thấp) thì van khí quyển sẽ mở trong khoảng thời gian lâu hơn, độ chân không tăng trong bộ chấp hành, kết qủa là bướm ga đóng và tốc độ xe giảm xuống.
Sự hoạt động của cơ cấu chấp hành:
Khi xe hoạt động ở tốc độ không thay đổi, tăng hay giảm tốc van điều khiển và van xả trong bộ chấp hành hoạt động để điều khiển tố độ xe. Hoạt động và sự liên hệ của các van này ứng với từng điều kiện lái xe được tổng kết trong bảng sau:

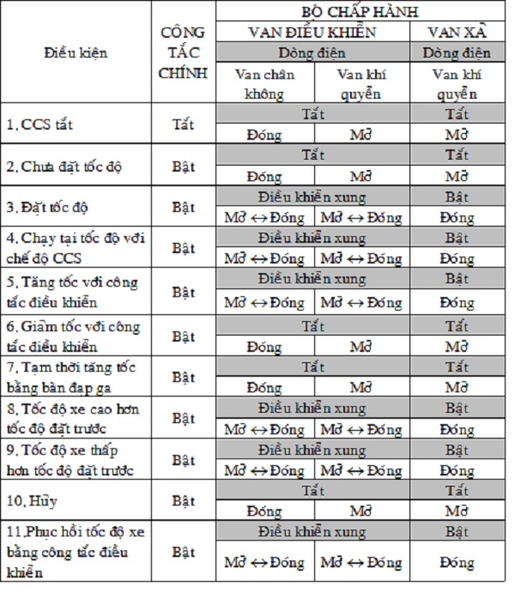

SỰ PHỐI HỢP HOẠT ĐỘNG CỦA VAN ĐIỀU KHIỂN VÀ VAN XẢ

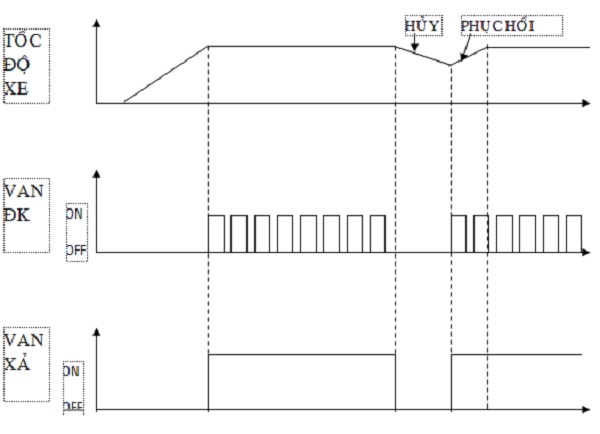

Sơ đồ phối hợp tốc độ xe với các trạng thái của van điều khiển và van xả


b) Bộ dẫn động bằng motor:
Bộ chấp hành gồm một mô tơ, ly hợp từ và biến trở, thực hiện nhiệm vụ truyền tác động điều khiền từ ECU đến bướm ga tương tự như bộ dẫn động bằng chân không.
