Tìm hiểu về bộ điều khiển van tuần hoàn khí xả EGR

1 số ưu điểm về bộ điều khiển van tuần hoàn khí xả EGR

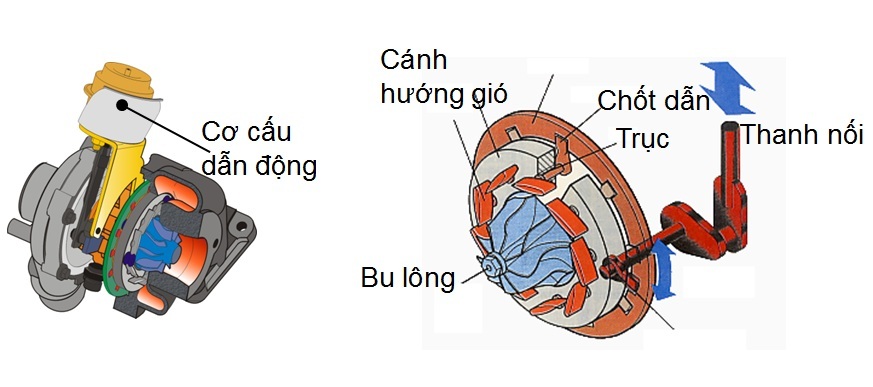

Khác với tur bô tăng áp điều khiển bằng van xả, turbo tăng áp điều khiển bằng cánh hướng gió sử dụng cánh hướng gió để thay dòng khí thải hướng vào tua bin sao cho tốc độ tua bin phù hợp với yêu cầu tải của động cơ. Turbo có bộ điều khiển van tuần hoàn khí xả EGR sẽ có các ưu điểm nổi bật sau:

• Mô men xoắn của động cơ khỏe hơn tại tốc độ thấp.
• Nhiệt độ làm việc của tua bin tăng áp thấp do đó, nâng cao hiệu suất nén và tăng công suất đầu ra của động cơ
• Tốc độ phản ứng của tua bin nhanh hơn do đó, cải thiện tính năng hoạt động của xe.
• Hiệu suất tiêu hao nhiên liệu cao, giảm lượng khí thải.

Nguyên lý làm việc của bộ điều khiển van tuần hoàn khí xả EGR

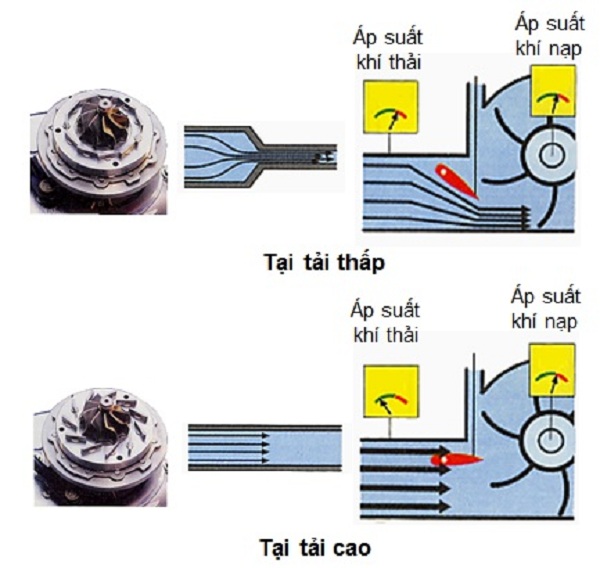

Cánh hướng gió điều khiển dòng khí hướng vào cánh tua bin. Tại tốc độ thấp, cánh hướng gió điều chỉnh để tăng tốc độ của tua bin tức là tăng áp suất khí nạp, do vậy, động cơ có mô men xoắn cao hơn ở tốc độ thấp. Tại tốc độ cao, cánh hướng gió được điều chỉnh sao cho tốc độ tua bin không vượt quá yêu cầu mà vẫn đảm bảo áp suất dòng khí nạp.

Cơ cấu dẫn động của bộ điều khiển van tuần hoàn khí xả EGR cũng được ECM điều khiển thông qua van điện từ.
