TÌM HIỂU VỀ CƠ CẤU SANG SỐ

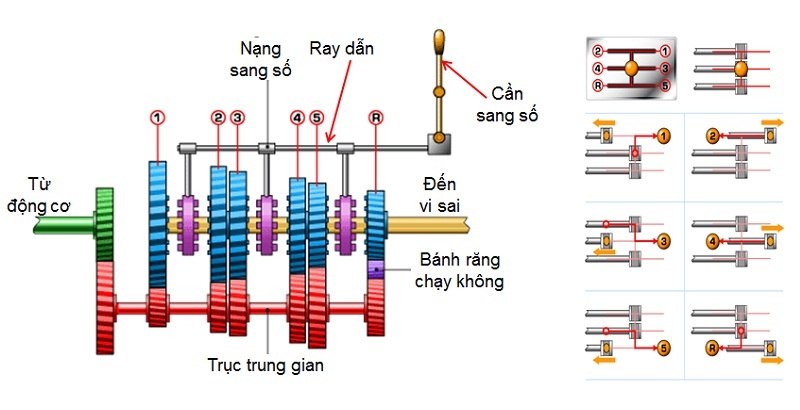

NGUYÊN LÝ CƠ CẤU SANG SỐ

1. Từ động cơ
2. Trục trung gian
3. Bánh răng chạy không
4. Nạng sang số
5. Ray dẫn
6. Cần sang số
7. Đến vi sai

Hình vẽ trên mô tả sơ đồ sang số. Một vòng răng chỉ có thể ăn khớp hoặc nhả khớp tối đa với hai bánh răng tùy thuộc vào từng vị trí được chọn. Để về số mo, tất cả các vòng răng phải ở vị trí trung gian. Để sang số phải di chuyển cần sang số, chuyển động này được truyền đến nạng sang số theo từng ray riêng. Nạng sang số sẽ đẩy vòng răng ăn khớp vào từng bánh răng tùy theo số được chọn.

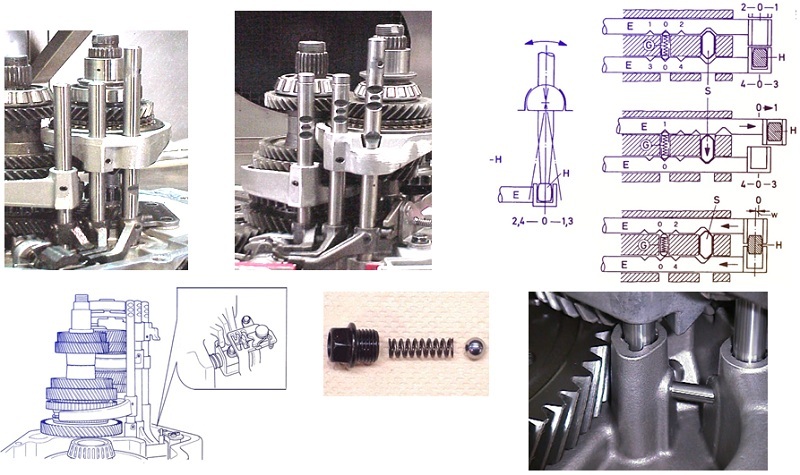

CẤU TẠO CƠ CẤU SANG SỐ

Để đạt được cảm giác sang số tốt, ăn khớp tốt, không bị sang số nhầm, không đồng thời ăn hai số cùng lúc có rất nhiều cơ cấu trung gian để hãm lẫn nhau.

Tùy thuộc vào từng loại xe và hộp số mà cần sang số được nối trực tiếp vào hộp số hoặc thông qua một dây hoặc thanh dẫn. Trong nhiều trường hợp bạn sẽ gặp một quả đối trọng để tăng cảm giác sang số.

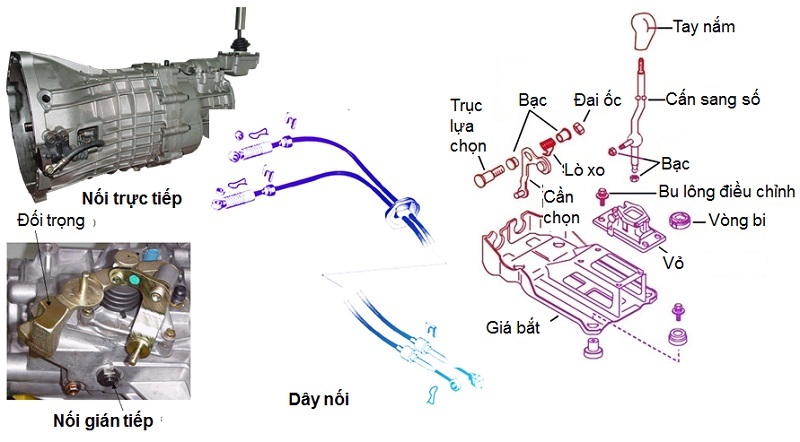

CÁC BỘ PHẬN CỦA CƠ CẤU SANG SỐ

1. Trục lựa chọn
2. Bạc
3. Đai ốc
4. Lò xo
5. Cần chọn
6. Giá bắt
7. Vỏ
8. Vòng bi
9. Bu lông điều chỉnh
10. Cấn sang số
11. Tay nắm
12. Dây nối
13. Đối trọng
