Tìm hiểu về đũa đẩy, cò mổ xupap trong hệ thống phân phối khí xe ô tô
Đũa Đẩy
Dữa đấy dùng trong cơ cấu phân phối khí xupáp treo thưởng là một thanh dài, đặc hoặc rỗng dùng để truyền lực từ con đội đến đòn bấy.
Để giảm nhẹ trong lượng, đữa đẩy thường làm bằng ống thép rỗng hai đầu hàn gắn với các đầu tiếp xúc hình cầu (đầu tiếp xúc với con đội) hoặc mặt cầu lõm đầu tiếp xúc với vít điều chính như trên hình 4.25a). Đôi khi cả hai đầu tiếp xúc của đũa đẩy đều là hình cầu như trên hình 4.25b.

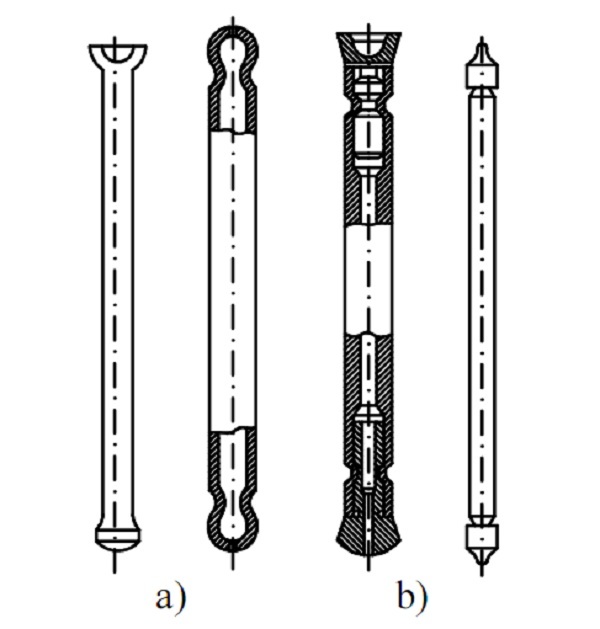

Hình 4.25. Các dạng đũa đẩy
Cò mổ xupap
Cò mổ xupap là chi tiết truyền lực trung gian một đầu tiếp xúc với đũa đẩy, một đầu tiếp xúc với đuôi xupáp. Khi trục cam nâng con đội lên, đũa đấy đẩy một đầu của cò mổ xupap đi lên, đầu kia của cò mổ xupap nén lò xo xupáp xuống và mở xupáp. Do có cò mổ xupap nên xupáp mở đóng theo đúng pha phân phối khí.

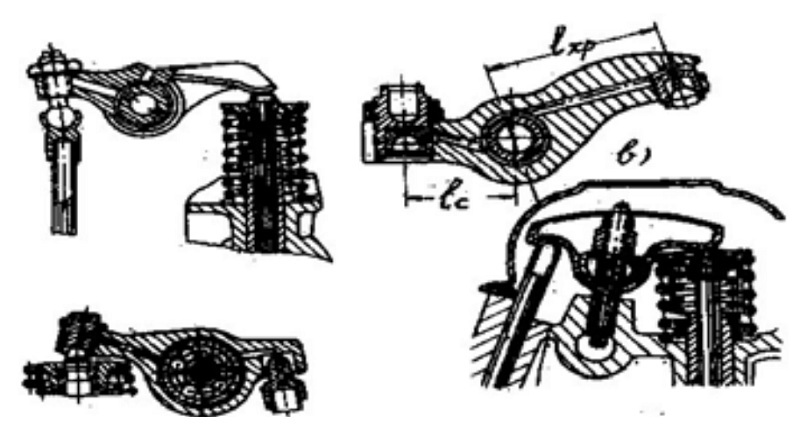

Hình 426. Các loai cò mổ xupap
Đầu tiếp xúc với đữa đấy thưởng có vít điều chỉnh. Sau khi điều chỉnh khe hở nhiệt, vít này được hãm chặt bằng đai ốc. Đầu tiếp xúc với đuôi xupáp thường có mặt tiếp xúc hình trụ được tôi cứng. Nhưng cũng có khi dùng vít để khi mòn thay thế được dễ dàng. Mặt ma sát giữa trục và bạc lót ép trên cò mổ xupap được bôi trơn bằng dâu nhờn chứa trong phân rỗng của trục.
Ngoài ra trên cò mổ xupap người ta còn khoan lỗ để dẫn dầu đến bôi trơn mặt tiếp xúc với đuôi xupáp và mặt tiếp xúc của vít điều chính. Chiều dài của hai cánh tay đòn của cò mổ xupap thường khác nhau, cánh tay đòn phía bên trục cam l, thưởng ngắn hơn phía bên xupáp. Sở dĩ làm như vậy là để giảm hành trình của con đội, do đó có thể giảm gia tốc và lực quán tính của cơ cấu phân phối khí
