Tìm hiểu về hộp số tự động 6 cấp

Tác giả: Vương Ngọc Thắng Ngày đăng: 21/05/2021

Hộp số tự động 6 cấp

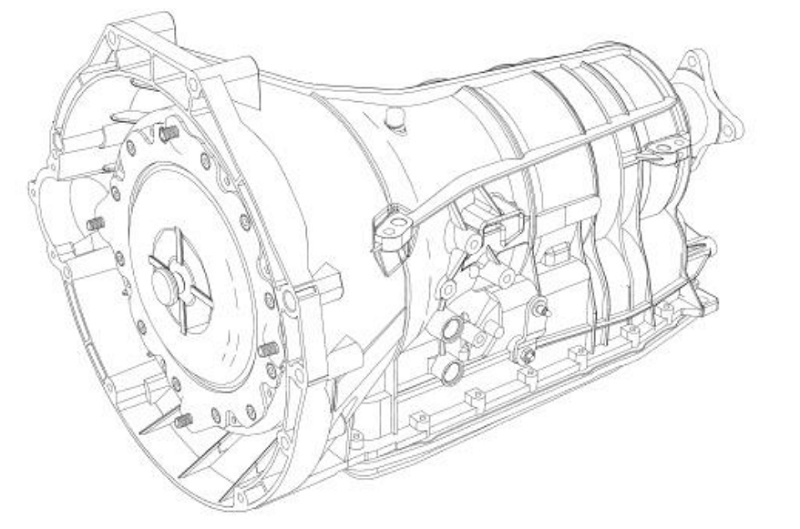

6R80 là hôp số tự động 6 cấp của dòng xe Ford Ranger. Hộp số tự động 6 cấp này được TCM điều khiển điện tử các yếu tố cơ bản bao gồm: điều khiển cụm hộp van chính, bộ biến mô, 1van điện từ và 6 bộ điều khiển áp suất.

Hộp điều khiển hộp số TCM và các bộ van điều khiển chính ghép lại thành một cụm duy nhất và được lắp bên trong hộp số.

Công suất động cơ được truyền đến hộp số thông qua bộ ly hợp biến mô thủy lực. Sáu số tiến và một số lùi sử dụng hai bộ bánh răng hành tinh.

Hoàn tất việc chọn số bằng cách điều khiển dòng đầu thủy lực của hộp số tự động để hoạt động riêng bên trong ly hợp. TCM điều khiển các cụm điều khiển điện và cung cấp cho việc kiểm soát áp suất mạch chọn số, tăng tính êm dịu và chống trượt ly hợp biến mô.

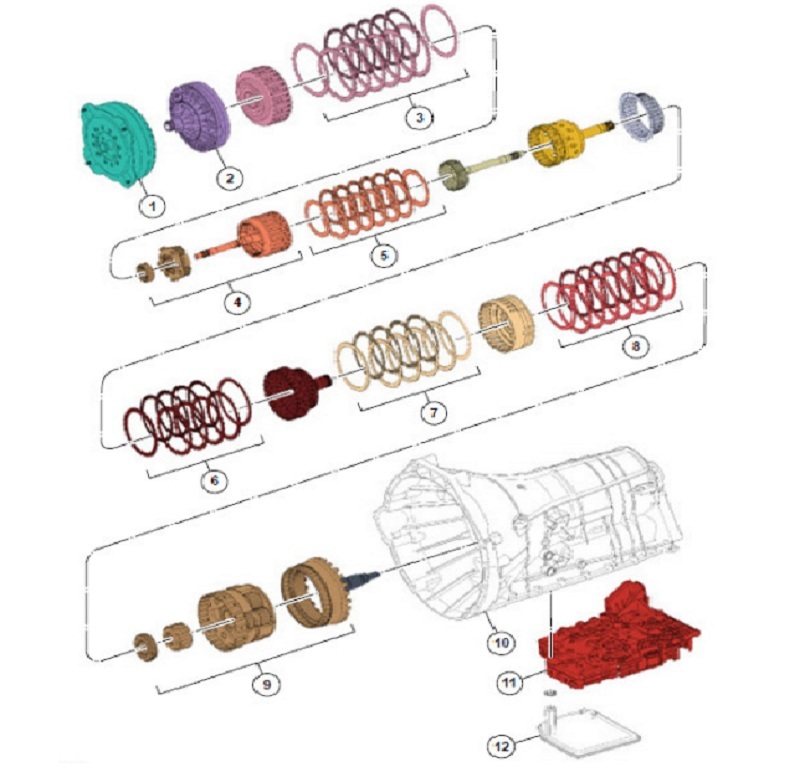

Item	Description
1	Torque converter
2	Front pump assembly
3	Forward clutch (A) (quantity model dependant)
4	Front planetary gearset
5	Overdrive (O/D) clutch (E)
6	Direct clutch (B) (quantity model dependant)

Item	Description
7	Intermediate clutch (C) (quantity model dependant)
8	Low/reverse clutch (D)
9	Rear planetary gearset
10	Transmission case
11	Main control assembly
12	Transmission fluid filter

Trong trường hợp hệ thống bị lỗi, TCM cũng cung cấp chế độ quản lý hiệu quả khi hệ thống có lỗi để duy trì tối đa các chức năng hoạt động của hộp số mà vẫn đảm bảo an toàn tối thiểu cho lái xe, hành khách và kể cả xe.

Trong trường hợp mất hoàn toàn khả năng điều khiển hoặc mất nguồn, các chức năng cơ bản của hộp số P, R, N và D, vẫn được duy trì. Ngoài ra, số 3 và số 5 vẫn được giữ lại bởi hệ thống thủy lực. số được giữ lại phụ thuộc vào số được chọn ngay thời điểm xuất lỗi.

Các bộ phận của hộp số tự động 6 cấp

Bộ biến mô thủy lực

Bơm dầu hộp số

Ba bộ ly hợp:

Ly hợp tiến
Ly hợp trực tiếp
Ly hợp số cao nhất (O/D)

Hai bộ phanh ly hợp:

Ly hợp trung gian
Ly hợp số thấp và lùi

Hai bộ bánh rang hành tinh:

Bộ bánh rang hành tinh đơn phía trước
Bộ bánh rang hành tinh ravigeneaux phía sau.

Điều khiển chính (Cụm cơ điện tử):

Cụm van phía trên
Cụm van phía dưới
Hộp điều khiển hợp số (TCM)
Cảm biến vị trí số (TR)
Cảm biến trục sơ cấp (TSS)
Cảm biến trục thứ cấp (OSS)
