Tìm hiểu về Van điều khiển cơ cấu định thời điểm phun (TCV)

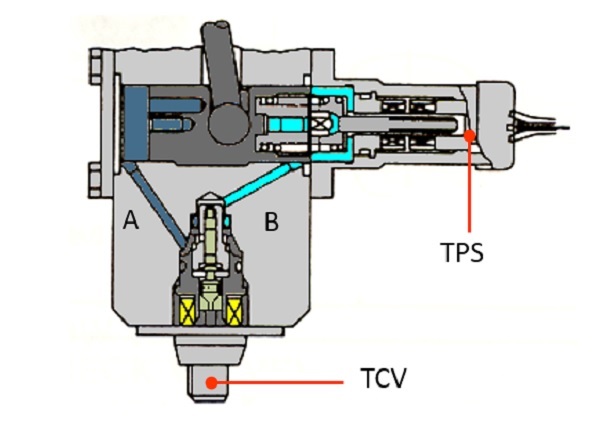

Van TCV được lắp ở phía dưới bơm cao áp. Van TCV được lắp giữa hai đường nhiên liệu A và B, đường A thông với khoang cao áp bên trái của cơ cấu, đường B thông với khoang thấp áp bên phải của cơ cấu. Khi chưa có dòng điện, van TCV đóng chặt giữa hai đường A và B, khi có dòng điện, van TCV mở, nhiên liệu áp suất cao được đưa sang khoang áp suất thấp, piston sẽ đi sang trái do lực đẩy của lò xo từ đó thay đổi thời điểm phun nhiên liệu
Cảm biến vị trí của cơ cấu thay đổi thời điểm phun (TPS) dùng để phát hiện vị trí thực của cơ cấu để gửi thông tin phản hồi về ECM từ đó ECM có các thông tin điều chỉnh kịp thời.
