Tìm hiểu về van điều khiển lưu lượng

Van điều khiển lưu lượng là gì ?

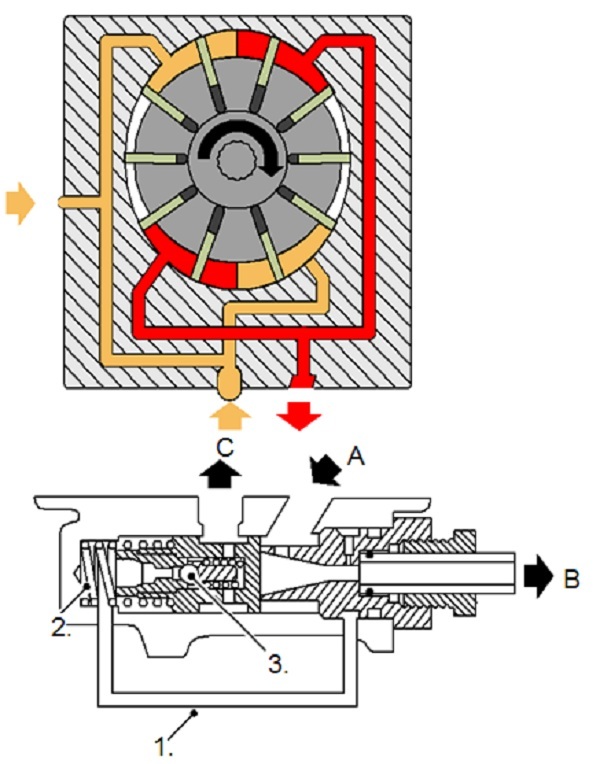

Van điều khiển lưu lượng là 1 thiết bị thủy lực nhằm mục đích điều khiển lưu lượng và áp suất là giữ sao cho áp suất và lưu lượng đầu ra của bơm gần như cố định và không phụ thuộc vào tốc độ của động cơ. Van được nối trực tiếp vào đầu ra của bơm dầu tại cửa A. Đầu ra của van (B) có một lỗ tiết lưu đi đến mặt còn lại của van nơi có lò xo 2. Van tràn 3 được điều khiển bởi áp suất của dòng dầu thủy lực.

Van điều chỉnh lưu lượng thủy lực

Hoạt động của van điều chỉnh lưu lượng thủy lực

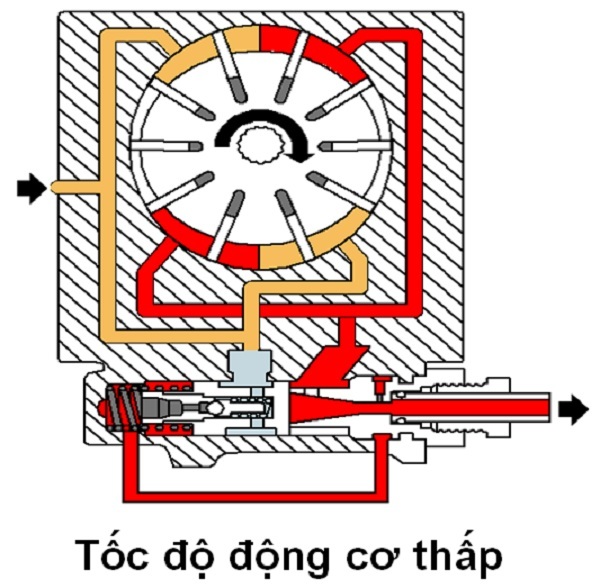

Khi tốc độ động cơ thấp:

Áp suất và lưu lượng dòng dầu thủy lực do bơm sinh ra thấp. Sự chênh lệch về áp suất thủy lực giữa hai bên của lỗ tiết lưu thấp nên cùng với lò xo 2 thân van được đẩy chặt vào phần trên của van, 100% dầu thủy lực bơm ra được đưa đến van điều khiển.

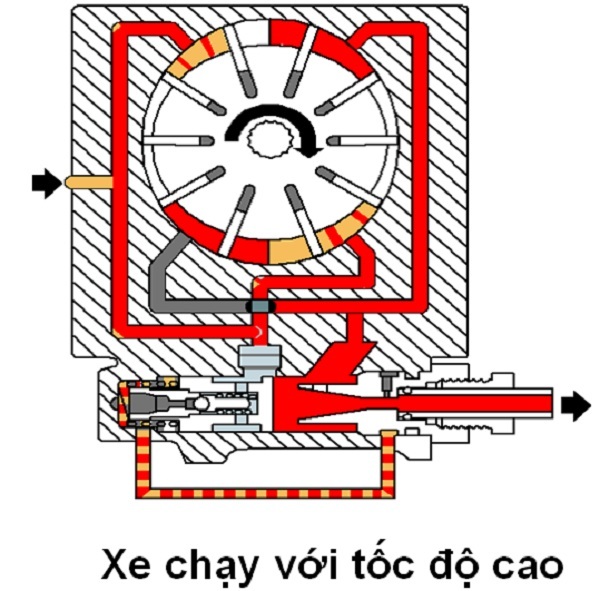

Khi tốc độ động cơ cao:

Áp suất và lưu lượng dòng dầu thủy lực sinh ra cao, sự chênh lệch về áp suất giữa hai bên lỗ tiết lưu lớn, thân van được đẩy về bên trái. Một phần dầu thủy lực sẽ được quy lại đường hút của bơm do đó giảm được áp suất và lưu lượng của bơm.

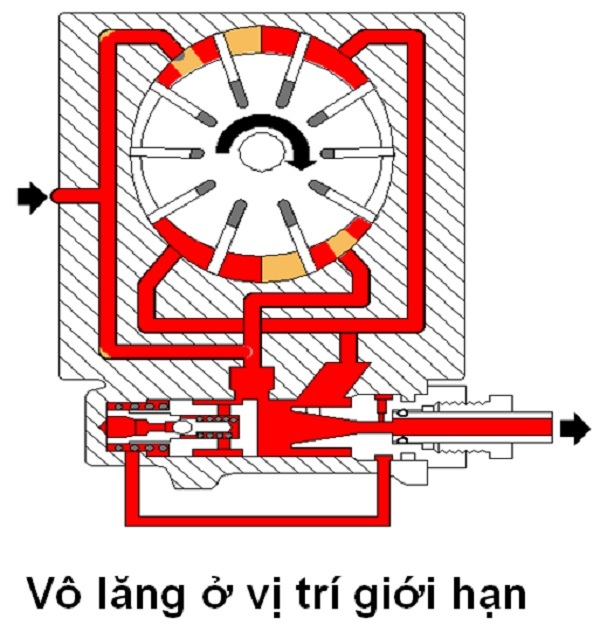

Vô lăng ở vị trí giới hạn

Khi vô lăng được đưa đến vị trí giới hạn bên phải hoặc bên trái, áp suất thủy tăng lên cao và mở van tràn, phần lớn dầu thủy lực sẽ hồi ngay lai cửa hút của bơm.
