Tìm hiểu về xéc măng, tác dụng của xéc măng khí, xéc măng dầu

Điều kiện làm việc và vật liệu chế tạo xéc măng

Điều kiện làm việc của xéc măng

Xéc măng khí có nhiệm vụ bao kín buồng cháy , ngăn không cho khí cháy lọt xuống
cacte , còn xéc măng dầu có nhiệm vụ ngăn không cho dâu nhờn sục lên buồng cháy .
Xécmăng khí làm việc trong điều kiện chịu nhiệt độ cao „ áp suất va đập lớn ,ma
sát mải mỏn nhiều vả chịu ăn mỏn hoá học . Và ngoài ra khi động cơ làm việc xécmăng
cũng chịu ứng suất uốn .

Vật liệu chế tạo xéc măng

Với điều kiện làm việc của xécmăng như trên nên vật liệu chế tạo xécmăng phải có
đây đủ các tính chất sau:

+ Có tính chịu mài mòn tốt ở điều kiện ma sát tới hạn.
+ Có hệ số ma sát nhỏ đối với mặt xylanh .
+ Có sức bến và độ đàn hồi cao và ốn định trong điều kiện nhiệt độ cao
+ Có khả nâng khít với mặt xylanh một cách nhanh chóng.

Ta chọn gang hợp kim làm vật liệu chế tạo xéc măng vì nó có nhiều ưu điểm mà bản
thân các loại vật liệu khác không sảnh được như :

+ Nếu mặt ma sát bị cào xước trong quá trình làm việc vết xước mất dần mặt ma
sát được khôi phục như cũ.
+ Gơraphit trong hợp kim ngang có khả năng bôi trơn mặt ma sát do đỏ làm giảm
hệ số ma sát.
+ Ít nhạy cẩm với ứng suất tập trung sinh ra ổ các vùng có vết xước .

Kết cấu của xéc măng

Xéc măng có kết cấu đơn giản . Nó có dạng vòng thép hổ miệng như hình (2.9).
Đường kính D của xéc măng là đường kính ngoài của xéc măng ở trạng thái lắp ghép
trong xy lanh . Mặt 1 là mặt đáy , mặt 2 là mặt lưng và mặt 3 là mặt bụng , chiều dày
của xéc măng là khoảng cách giữa hai mặt đáy. Theo nhiệm vụ xéc măng chia làm hai
loại là xéc măng khí và xéc măng đầu . Tuỳ theo sự phân bố áp suất của xécmăng mà
xécmăng có xéc măng đẳng áo và không đẳng áp . Do xéc măng đẳng áp bị mòn không
đều nhất là khu vực gần miệng xécmăng bị mòn nhiều hơn , còn xécmăng không đẳng
áp là xéc măng ở trạng thái tự do có hình dạng nhất định và gia công thep phương pháp
đặc biệt để có được áp suất phần miệng của xécmăng tương đối lớn , loại xécmăng này
sau một thời gian sử dụng áp suất ở phần miệng tuy có giắm nhưng giảm ít hơn loại
xécmăng đẳng áp . Cho nên hiện nay xécmăng không đẳng áp được dùng nhiều hơn.

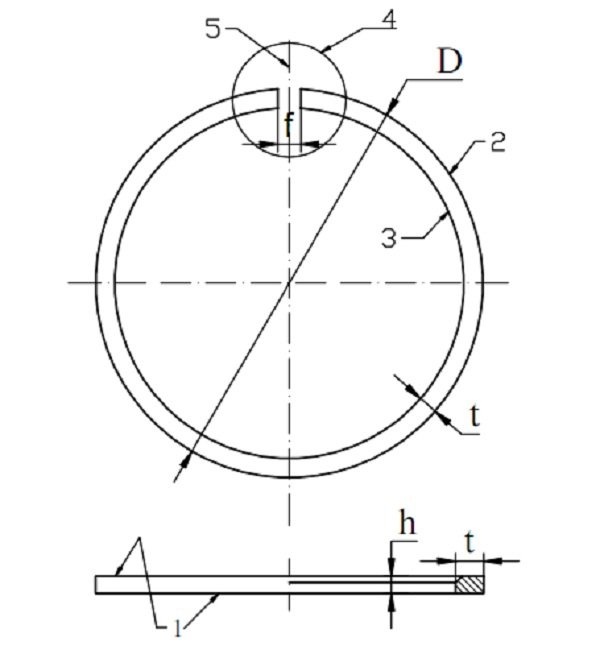

Hình 2.4 : Xéc măng
1. Mặt đáy ; 2. Mặt lưng ; 3. Mặt bụng 4. Phần miệng ;
5. Khe hồ miệng ở trạng thái lắp ghép

Tác dụng của xéc măng khí

Xéc măng khí có nhiều kiểu tiết điện khác nhau . Ta có thể chọn xéc măng có tiết
diện kiểu hình thang như hình (2.5) .Bởi vì loại này có kết cấu đơn giản nhưng khi lắp
vào xy lanh mặt lưng bị vanh lên thành mặt côn , do đó xéc măng chỉ tiếp xúc với xylanh
ở một phần mặt lưng xéc măng. Vì vậy áp suất tiếp xúc cao , ít lọt khí và chóng rà khít
hơn .

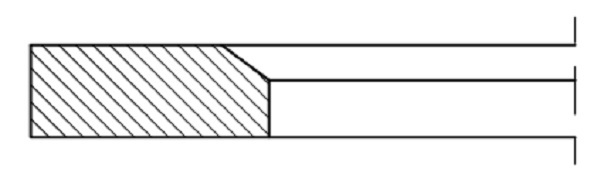

Hình 2.5 : Kết cấu xéc măng khí

Tác dụng của xéc măng dầu

Kết cấu xéc măng đầu có nhiều loại khác nhau . Các loại tiết diện hình thang, lưỡi
dao, xéc măng tổ hợp.... Các dạng này đêu nhằm mục dích nâng cao áp suât tiệp xúc

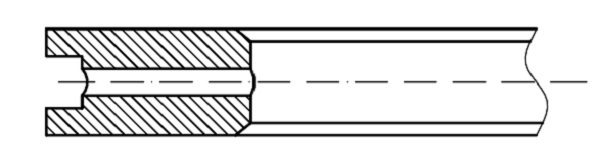

Hình 2.6 : Xéc măng dầu

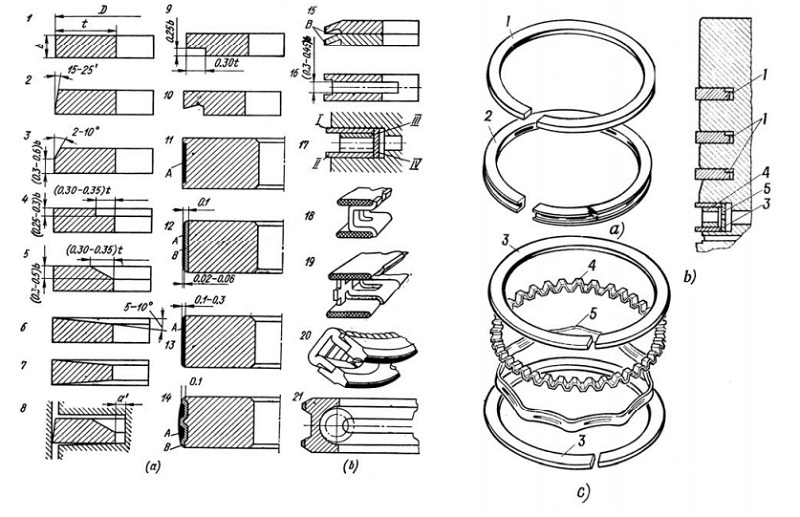

Một số dạng kết cấu xéc măng khí, đầu sử dụng trong động cơ được mô tả trên hình
2.7 trên vách xylanh.

Hình 2.7 : Một số dạng xéc măng khí, dầu trong động cơ
