Van an toàn

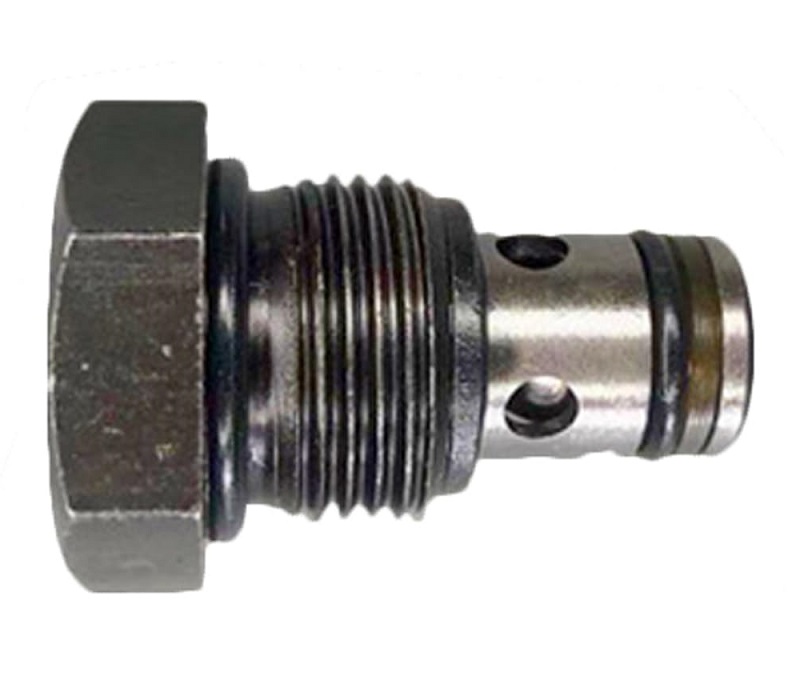

Cấu tạo van an toàn

Cấu tạo van an toàn khác nhau tùy thuộc vào công dụng và vị trí sử dụng, nhưng đề được cấu tạo cơ bản gồm:

-Thân van: chứa lò xo, nút bịt,đệm lò xo, nắp đậy tùy thuộc vào từng hãng mà bộ phận này có thể làm bằng hợp kim chống bị ăn mòn và ô xi hóa.

-Bộ phận kết nối: giúp kết nối với các đường ống khác

-Bộ phận xả: có nhiệm vụ xả các dòng chất lỏng hoặc khí ra ngoài.

Phân loại các loại van an toàn

Có 2 cách phân loại van an toàn là: van an toàn trực tiếp và van an toàn gián tiếp.

-Van an toàn tác động trực tiếp:

     Đây là loại van an toàn phổ biến nhất hiện nay, hoạt động dựa trên sự cân bằng giữa lực của lò xo và lực áp suất của chất lưu khi chúng tác động lên piston hoặc nút van. Khi áp suất của khí, dầu hoặc nước vào nhỏ hơn áp suất xả được thiết lập ban đầu thông qua việc điều chỉnh đàn hồi của lò xo trong van, piston sẽ đóng kín. Ngược lại, khi áp suất vào lớn hơn áp suất xả, piston sẽ dịch chuyển mở cửa van để cho chất lưu xả đi. Khi áp suất trở lại mức xả ban đầu, van ngưng hoạt động.

-Van an toàn tác động gián tiếp.

Nguyên lý hoạt động van an toàn

Hoạt động của van an toàn có thể được mô tả qua ba trạng thái chính, bao gồm cân bằng, mở hoàn toàn và đóng hoàn toàn.

Trong trạng thái cân bằng, van an toàn đang ở trạng thái mà các lực đóng và lực của áp suất khi quay ngược đều ổn định và cân bằng với áp suất của hệ thống,. Trong giai đoạn này, dòng lưu chất chưa bắt đầu chảy.

Khi chuyển sang trạng thái mở hoàn toàn, áp suất mạnh đẩy lò xo khiến van mở ra.

Các van được thiết kế để xả lưu chất ra ngoài hoặc đẩy lưu chất về bồn chứa cao thường có đường xả lớn và nâng đĩa van ở mức cao hơn, giúp tối ưu hóa tốc độ xả.

Ứng dụng van an toàn trên xe ô tô

Van an toàn có chức năng chính là bảo vệ áp suất của hệ thống. Khi áp suất tăng lên và vượt qua mức an toàn, van sẽ mở cửa để giảm áp suất bằng cách cho một phần lưu chất (như khí, hơi, nước hoặc dầu) thoát ra môi trường xung quanh đối với hệ thống khí nén, hoặc chảy về thùng chứa đối với hệ thống dầu hoặc nhớt thủy lực và ngược lại khi áp suất thấp van sẽ mở để cân bằng lại.

 Ngoài ra, van an toàn cũng đóng vai trò trong việc kiểm soát áp lực dư thừa, ngăn chặn việc cấp thêm lưu lượng và áp suất vào đường ống khi áp suất vượt quá ngưỡng đã định. Điều này giúp duy trì an toàn và ổn định của hệ thống, ngăn chặn các vấn đề có thể xuất hiện khi áp suất trở nên quá mức cho phép.

Những hư hỏng và cách khắc phục van an toàn

a, Rò rỉ các chất lưu bên trong như khí hoặc chất lỏng: van an toàn bỉ hỏng, nứt vỡ, ...

Cách Khắc Phục: Thay thế van an toàn hoặc sửa chữa nếu có thể. Kiểm tra đường ống và kẽ hở, thực hiện bảo dưỡng định kỳ.

b, Đóng mở điều tiết bị sai lệch: Van an toàn không mở hoặc đóng đúng cách khi cần thiết.

Cách Khắc Phục: Kiểm tra và điều chỉnh cơ cấu hoặc thay thế van an toàn. Bảo dưỡng định kỳ để đảm bảo hoạt động chính xác.

c, Van bị kẹt, tắc: Van bị mắc kẹt do bụi bẩn, ẩm ướt hoặc hỏng hóc.

Cách Khắc Phục: Kiểm tra và làm sạch van. Nếu cần, thay thế van an toàn.

Kết luận van an toàn

Tóm lại, van an toàn trong ô tô có nhiệm vụ duy trì áp suất an toàn trong hệ thống khí nén,chất lỏng,..., đồng thời đảm bảo rằng áp suất không vượt quá mức cho phép để tránh các tai nạn và hỏng hóc hệ thống.
