Van hằng nhiệt có tác dụng gì, cấu tạo van hằng nhiệt, vị trí van hằng nhiệt, nguyên lý làm việc của van hằng nhiệt

Van hằng nhiệt là gì ?

Van hằng nhiệt có tác dụng gì ?

Cấu tạo van hằng nhiệt

Vị trí van hằng nhiệt

Nguyên lý làm việc của van hằng nhiệt

Van hằng nhiệt là gì ?

Van hằng nhiệt là chi tiết thuộc hệ thống làm mát, nó hoạt động tùy theo nhiệt độ dùng để điều chỉnh nhiệt độ nước làm mát bằng cách điều khiến nước làm mát đi từ động cơ đến két làm mát. Van hằng nhiệt được lắp trên đường nước giữa nắp xi lanh với bình làm mát. Van hằng nhiệt đóng hay mở tùy theo nhiệt độ nước làm mát . Khi động cơ còn lạnh van hằng nhiệt đóng. Khi động cơ nóng lên van hằng nhiệt mở, điều đó cho phép hay không cho phép nước làm mát đi qua két.

Bằng cách đóng đường nước dẫn tới két khi động cơ lạnh, động cơ sẽ ấm lên nhanh chóng khi nhiệt độ của động cơ vẫn được giữ lại trong động cơ thay vì ra két làm mát, nhờ đó rút ngắn thời gian hâm nóng động cơ, tiêu hao ít nhiên liệu và giảm được lượng khí xả. Sau khi hâm nóng, van hằng nhiệt giữ cho động cơ làm việc ổ nhiệt độ cao hơn so với trường hợp không có van hằng nhiệt. Nhiệt độ làm việc càng cao sẽ cải thiện hiệu quả của động cơ và giảm được khí xả.Van hằng nhiệt dùng trên hệ thống làm mát bằng nước chia làm hai loại : loại dùng chất lỏng làm chất giãn nổ và loại dùng chất rắn làm chất giãn nổ.

Van hằng nhiệt dùng chất lỏng làm chất giãn nở (van hằng nhiệt kiểu hộp xếp)

Van hằng nhiệt có tác dụng giúp cho động cơ nhanh chóng đạt tới nhiệt độ quy định trong trưởng hợp động cơ mới khởi động.

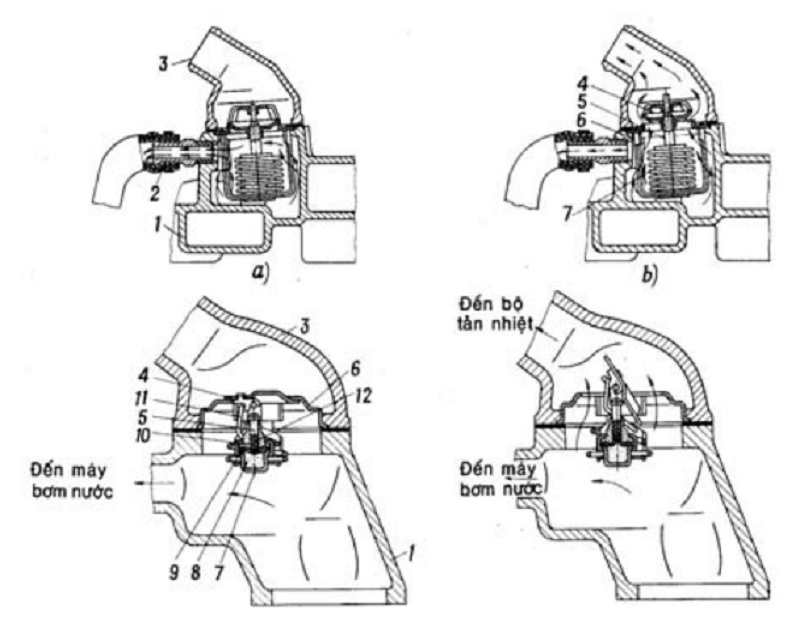

Hình 7.17. Van hằng nhiệt kiểu hộp xếp
a. Ở tư thế đóng; b. Ở tư thế mở; c. Ở tư thế đóng  d. Ở tư thế mở
1. Ống dẫn nạp; 2.Ống chuyển; 3.Ống; 4. Van hằng nhiệt; 5. Thanh; 6. Thân van
hằng nhiệt; 7. Bầu chứa; 8. Xêrêzin; 9. Màng; 10. Ống dẫn hướng; 11. Lò xo trổ vẻ; 12. Cữ chặn.

Van hằng nhiệt dùng chất rắn

Van hằng nhiệt kiểu hộp xếp (hình: 7.17b) gồm có bầu chứa một chất lỏng dễ bay hơi. Phần dưới của bầu bắt chặt vào thân 6 van hằng nhiệt, van 4 hàn vào thanh 5 của phần trên bầu chứa. Khi nhiệt độ làm mát thấp hơn 78°C, van hằng nhiệt đóng lại (hình 6.17a) và toàn bộ chất lỏng đi qua ống chuyển 2 (ống hai ngã) để trổ về bơm nước, áp suất trong bầu chứa tăng lên, làm cho bầu chứa 7 giãn đài ra và nâng van 4 lên. Nước nóng đi qua ống 3 vào bình trên của bộ tấn nhiệt. Van 4 mở rộng hoàn toàn ở nhiệt độ 91°C.

Van hằng nhiệt dùng chất rắn làm chất giãn

Ở hình 6.18c có bầu 7 chứa đây xêrêzin (lấy tử dầu mỏ) 8 và đậy kín bằng màng cao su 9. Ở nhiệt độ 70°C, xêrêzin nóng chảy và giãn nổ đẩy màng 9, cữ chặn 12 và thanh 5 chuyển động lên phía trên. Lúc này van 4 mở ra và nước bắt đâu chảy tuần hoàn qua bộ tắn nhiệt (hình 7.17).

Khi nhiệt độ giảm xuống, xêrêzin động đặc lại và giảm bói thể tích. Dưới tác đụng của lò xo trổ về 11, van 4 đóng lại và màng 9 hạ xuống (hình 6.17c)

Van hằng nhiệt kiểu lò xo xoắn: sơ đồ kết cấu của loại van hằng nhiệt dùng lò xo bimêtaN gồm hai thanh đải kim loại có hệ số giãn nở dài khác nhau. Dải thép hợp kim inva có hệ số nổ đài 1,5.105, dải đồng có hệ số nở 20.10. Van hằng nhiệt dùng lò xo bimêtan làm việc rất tốt nhưng đắt tiền.
