Bộ điều khiển túi khí xe ô tô

Tác giả: Vương Ngọc Thắng Ngày đăng: 05/01/2022

Bộ điều khiển túi khí xe ô tô là gì ?

Bộ điều khiển túi khí xe ô tô là chi tiết phụ tùng ô tô thuộc hệ thống túi khí của xe ô tô với cảm biến va chạm đặt ở bên trong bộ điều khiển giám sát sự va chạm rất nghiêm ngặt. Nếu mức độ va chạm vượt quá gía trị cho phép trong chương trình, bộ điều khiển cho nổ cả hai túi khí.

Bộ điều khiển túi khí xe ô tô giám sát hoạt động của hệ thống túi khí, có chức năng chuẩn đoán, tích luỹ nguồn điện, chức năng an toàn khi hệ thống có lỗi, thông qua cảm biến va trạm và  cảm biến an toàn, xác định sự giảm tốc của xe trong khi va trạm.

Chức năng bộ điều khiển túi khí xe ô tô

1. Chức năng chẩn đoán bằng IDS

2. Tích nguồn dự phòng trong bộ điều khiển túi khí

Trong bộ điều khiển túi khí có một bộ tích nguồn, tác dụng của bộ tích nguồn là vẫn cho túi khí nổ trong trường hợp va chạm mà nguồn từ ắc qui bị mất.

3. Chức năng an toàn

Chức năng này không cho phép hệ thống túi khí làm việc để ngăn nghừa bộ điều khiển túi khí cho túi khí nổ trong trường hợp không cần thiết.

Hoạt động bộ điều khiển túi khí xe ô tô

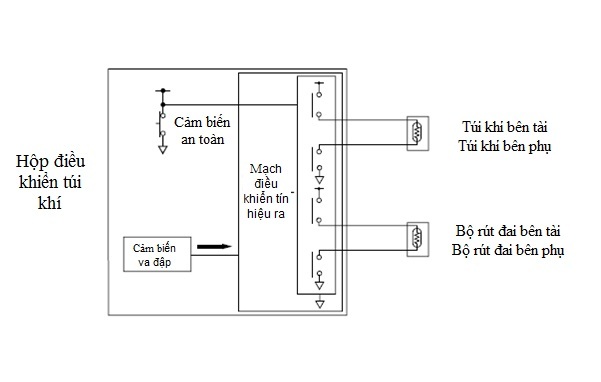

1. Cảm biến an toàn trong bộ điều khiển phát hiện ra va chạm và đóng mạch. Đồng thời, cảm biến va chạm cũng phát hiện ra va chạm, nó biến đổi xung lực va chạm thành tín hiệu điện và gửi tín hiệu này đến bộ xử lý (output control circuit).

  • Hộp điều khiển túi khí
  • Cảm biến va đập
  • Cảm biến an toàn
  • Mạch điều khiển tín hiệu ra
  • Túi khí bên tài, Túi khí bên phụ
  • Bộ rút đai bên tài, Bộ rút đai bên phụ

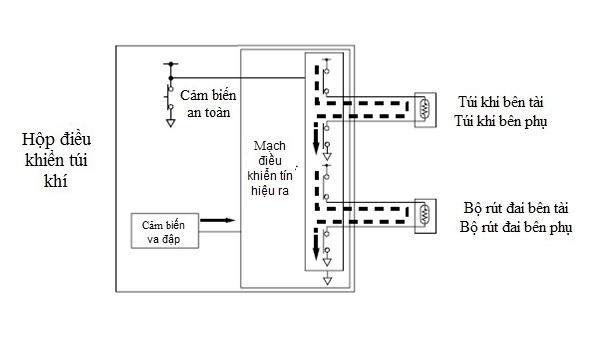

2. Bộ xử lý sẽ xử lý tín hiệu gửi đến từ cảm biến va chạm và so sánh với giá trị cài đặt trong chương trình. Khi tín hiệu gửi từ cảm biến va chạm vượt quá giá trị trong chương trình, bộ điều khiển hoàn thiện mạch đánh lửa và gửi tín hiệu điều khiển nổ đến hộp thổi trong túi khí.
