Quạt gió điều hòa: Sơ đồ nguyên lý, Mạch điện, Các Chế độ điều khiển

Tác giả: Vương Ngọc Thắng Ngày đăng: 05/05/2021

Mục lục bài viết:

1. SƠ ĐỒ NGUYÊN LÝ ĐIỀU KHIỂN QUẠT GIÓ ĐIỀU HÒA Ô TÔ

2. Mạch điện và sơ đồ các chế độ điều khiển quạt gió điều hòa ô tô

2.1 Sơ đồ mạch điện điều khiển quạt gió điều hòa ô tô:

2.2 Sơ đồ các chế độ điều khiển quạt gió điều hòa ô tô

Nội dung:

1. SƠ ĐỒ NGUYÊN LÝ ĐIỀU KHIỂN QUẠT GIÓ ĐIỀU HÒA Ô TÔ

Hình 1: Sơ đồ quạt gió giàn nóng, quạt giàn lạnh trên hệ thống điều hòa.

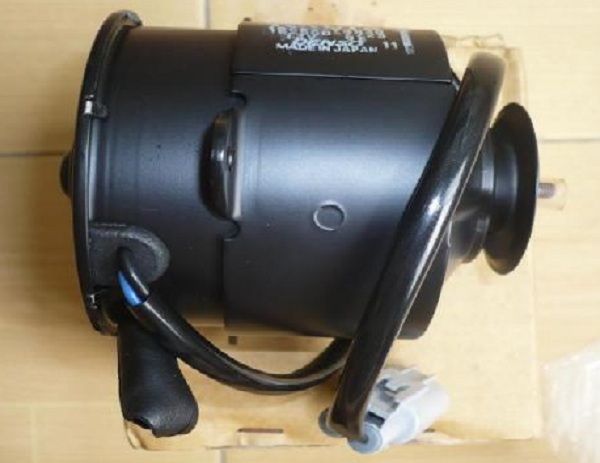

Hình 2: Mô tơ quạt gió giàn nóng điều hòa ô tô.

Hình 3: Rơ-le quạt gió giàn nóng điều hòa ô tô.

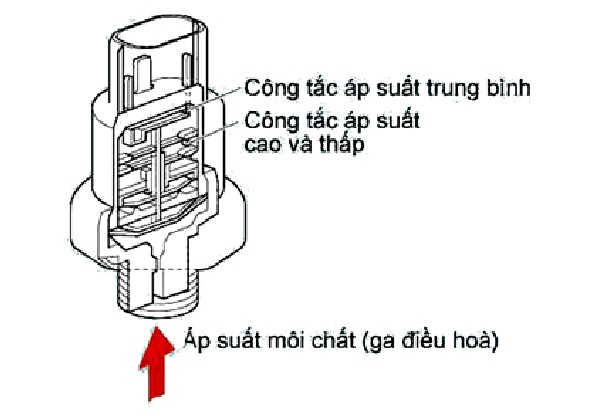

Hình 4: Công tắc áp suất ga điều hòa ô tô.

2. Mạch điện và sơ đồ các chế độ điều khiển quạt gió điều hòa ô tô

2.1 Sơ đồ mạch điện điều khiển quạt gió điều hòa ô tô:

2.2 Sơ đồ các chế độ điều khiển quạt gió điều hòa ô tô

Thực hiện đấu dây mạch điều khiển quạt: Đấu dây như sơ đồ trên.

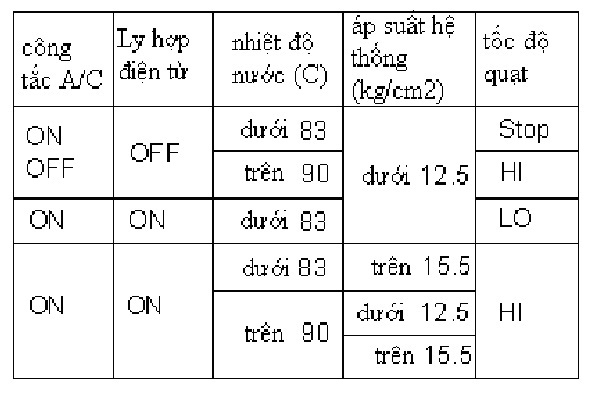

Tìm hiểu các chế độ hoạt động của mạch điều khiển quạt.
