Cảm biến chân ga

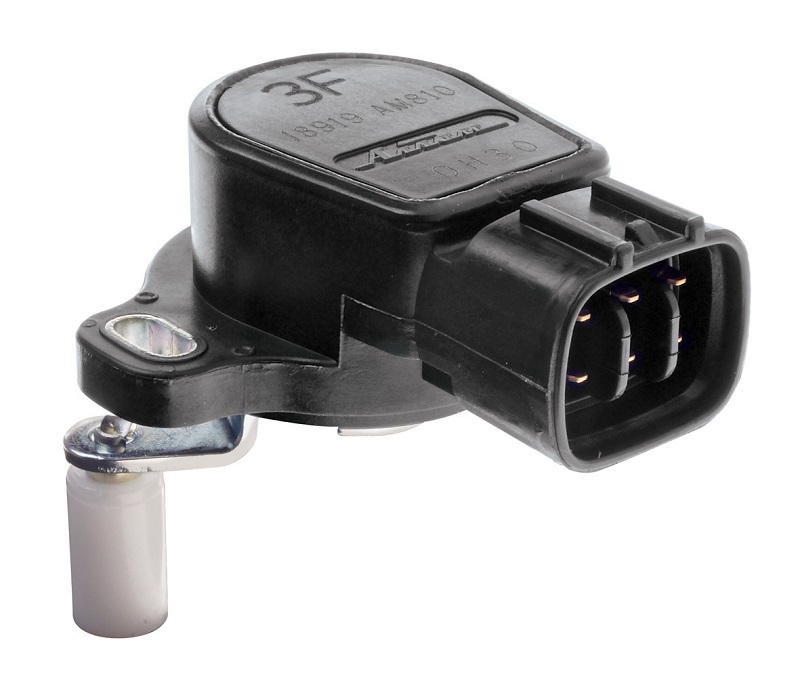

Cảm biến chân ga là gì ?

Cảm biến chân ga hay còn gọi là cảm biến vị trí chân ga. Vì không có kết nối cơ học từ bàn đạp ga đến ga nếu ô tô được trang bị hệ thống ga điện tử, nên vị trí của chân ga (ý định của người lái) phải được thông báo cho ECM, từ đó điều khiển ga điện tử.

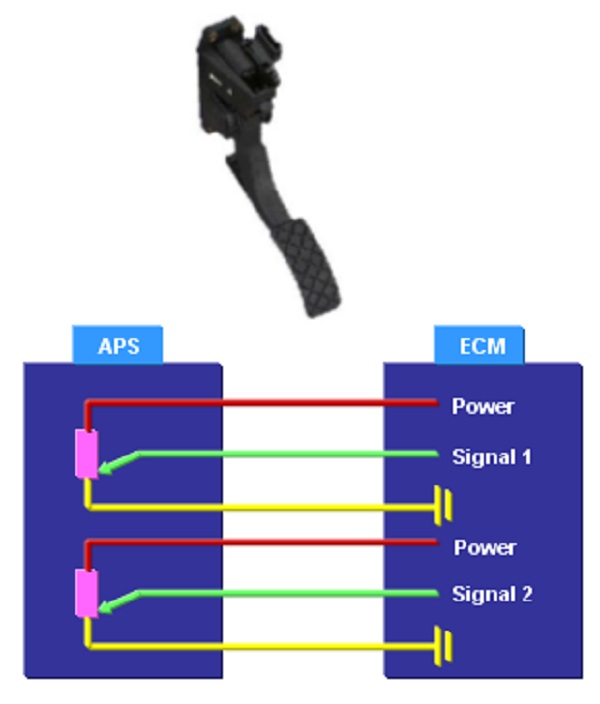

Điều này được thực hiện bởi cảm biến vị trí bàn đạp ga. Tương tự như cảm biến vị trí bướm ga về cơ bản nó là một chiết áp. Hai đường phát hiện độc lập được tích hợp trong cảm biến để dự phòng cho nhau (vì lý do an toàn).

Lưu ý: Cũng có thể là tín hiệu không phải là đường kính, nhưng cả hai điện áp di chuyển theo cùng một hướng. Do đó, hãy luôn tham khảo hướng dẫn sử dụng của Shop để biết giá trị tín hiệu và dạng sóng chính xác.

Cấu tạo cảm biến chân ga

Cảm biến chân ga thường có cấu tạo đơn giản nhưng hiệu quả, với mục đích chính là đo lường mức độ đạp chân ga và chuyển đổi nó thành tín hiệu điện để hệ thống điều khiển động cơ có thể điều chỉnh lượng nhiên liệu. Dưới đây là một mô tả cơ bản về cấu tạo của cảm biến chân ga:

Cơ Cấu Chân Ga (Throttle Mechanism):

• Cơ cấu này thường được đặt trực tiếp trên trục xoay của chân ga.
• Khi chân ga được đạp, cơ cấu chân ga chuyển động và thay đổi vị trí của trục xoay.

Bộ Cảm Biến Biến Trở (Potentiometer):

• Một cảm biến biến trở được tích hợp trong bộ cảm biến chân ga.
• Cảm biến này thường chứa một dây điện trở đặt theo chiều xoay của trục chân ga.
• Khi chân ga được đạp, trục xoay làm thay đổi độ dài của dây điện trở, tạo ra sự thay đổi trong giá trị điện trở.

Cấu tạo này giúp cảm biến chân ga đơn giản nhưng độ chính xác cao trong việc đo lường và điều khiển mức độ đạp chân ga, đồng thời giúp tối ưu hóa hiệu suất và tiêu thụ nhiên liệu của động cơ ôtô.

Nguyên tắc hoạt động cảm biến chân ga

• Khi chân ga được đạp, cảm biến biến trở ghi lại sự thay đổi vị trí của trục xoay và chuyển đổi nó thành một tín hiệu điện.
• Giá trị điện trở được chuyển đổi thành một tín hiệu điện analog hoặc digital, thường là điện áp hoặc dòng điện biểu thị mức độ đạp chân ga.

Mạch Xử Lý Tín Hiệu:

• Tín hiệu điện từ cảm biến được chuyển đến một mạch xử lý.
• Mạch xử lý này có nhiệm vụ chuyển đổi tín hiệu thành giá trị số và gửi nó đến hệ thống điều khiển động cơ.

Liên Kết với Hệ Thống Điều Khiển Động Cơ

• Tín hiệu từ cảm biến chân ga được truyền đến hệ thống điều khiển động cơ.
• Hệ thống điều khiển sẽ sử dụng thông tin này để điều chỉnh lượng nhiên liệu được phun vào buồng đốt, đảm bảo rằng động cơ hoạt động ổn định và hiệu quả.
