Cảm biến khoảng cách

Tác giả: Khang Thế Ngày đăng: 27/01/2024

Cảm biến khoảng cách là gì ?

Cảm biến khoảng cách là một loại cảm biến được thiết kế để đo lường khoảng cách từ cảm biến đến một đối tượng hoặc bề mặt gần đó. Cảm biến này sử dụng các phương pháp khác nhau để đo khoảng cách, như sóng siêu âm, tia laser, hoặc các phương pháp đo lường khác dựa trên quang, điện, hoặc từ trường.

Cảm biến khoảng cách được thiết kế để đo lường khoảng cách từ cảm biến đến một đối tượng hay bề mặt khác gần đó. Phạm vi khoảng cách của cảm biến có thể rất lớn tùy thuộc vào loại cảm biến cụ thể và công nghệ sử dụng. Các cảm biến có thể đo lường khoảng cách từ một vài cm đến vài chục mét hoặc thậm chí cả trăm mét, phụ thuộc vào ứng dụng và loại cảm biến.

Phân loại và cấu tạo của cảm biến khoảng cách

Cảm biến khoảng cách có thể có cấu tạo khác nhau tùy thuộc vào nguyên lý hoạt động và công nghệ sử dụng. Dưới đây là một mô tả tổng quan về các thành phần cơ bản mà một số loại cảm biến khoảng cách thường có:

Cảm Biến Siêu Âm (Ultrasonic Sensor):

Bộ Phát Siêu Âm: Tạo ra sóng siêu âm và phát ra.
Bộ Thu Siêu Âm: Nhận diện sóng siêu âm phản xạ từ đối tượng.
Mạch Điều Khiển và Xử Lý: Xử lý tín hiệu từ bộ thu để tính toán khoảng cách dựa trên thời gian phản xạ.

Cảm Biến LIDAR (Light Detection and Ranging):

Bộ Phát Laser: Phát tia laser hoặc ánh sáng chùm hẹp.
Bộ Thu Laser: Nhận diện ánh sáng phản xạ từ bề mặt.
Gói Xử Lý: Xử lý dữ liệu từ bộ thu và tính toán khoảng cách và thông tin về môi trường.

Cảm Biến Quang Học (Optical Sensor):

Bộ Phát Ánh Sáng: Phát ánh sáng và đo lường ánh sáng phản xạ.
Bộ Thu Ánh Sáng: Nhận diện sự thay đổi trong ánh sáng được phản xạ từ đối tượng.
Mạch Xử Lý: Xử lý tín hiệu và tính toán khoảng cách.

Cảm Biến Infrared (IR Sensor):

Bộ Phát Infrared: Phát tia hồng ngoại.
Bộ Thu Infrared: Nhận diện sự thay đổi trong tia hồng ngoại được phản xạ từ đối tượng.
Mạch Điều Khiển: Xử lý tín hiệu và tính toán khoảng cách.

Cảm Biến Điện Dung (Capacitive Sensor):

Bề Mặt Điện Cực: Gồm một hoặc nhiều điện cực đặt trên bề mặt cảm biến.
Đối Tượng Gần: Sự tiếp xúc hoặc gần cảm biến làm thay đổi điện dung.
Mạch Điều Khiển: Xử lý sự thay đổi điện dung và tính toán khoảng cách.

Cảm Biến Điện Từ (Inductive Sensor):

Cuộn Dây Điện: Tạo ra một trường từ xung quanh cảm biến.
Đối Tượng Gần: Sự tiếp xúc hoặc gần cảm biến làm thay đổi trường từ.
Mạch Điều Khiển: Xử lý sự thay đổi trong trường từ và tính toán khoảng cách.

Nguyên lý hoạt động của cảm biến khoảng cách

Nguyên lý hoạt động của cảm biến khoảng cách phụ thuộc vào loại cảm biến cụ thể và công nghệ sử dụng. Dưới đây là mô tả về nguyên lý hoạt động của một số loại cảm biến khoảng cách phổ biến:

Cảm Biến Siêu Âm (Ultrasonic Sensor):

Nguyên Lý: Cảm biến phát ra sóng siêu âm và đo thời gian mà sóng này mất để phản xạ từ đối tượng gần nhất.
Hoạt Động: Bộ phát phát sóng siêu âm, sóng này phản xạ từ đối tượng, và bộ thu nhận diện sóng phản xạ. Thời gian mà sóng đi và quay trở lại được đo lường để tính toán khoảng cách.

Cảm Biến LIDAR (Light Detection and Ranging):

Nguyên Lý: Sử dụng tia laser hoặc ánh sáng chùm hẹp và đo thời gian mà ánh sáng mất để phản xạ từ bề mặt đối tượng.
Hoạt Động: Bộ phát tạo ra tia laser, và bộ thu đo thời gian mà tia laser mất để quay trở lại từ đối tượng. Thông tin này được sử dụng để tính toán khoảng cách và thông tin 3D về môi trường.

Cảm Biến Quang Học (Optical Sensor):

Nguyên Lý: Sử dụng ánh sáng và đo lường sự thay đổi trong ánh sáng phản xạ từ đối tượng.
Hoạt Động: Bộ phát ánh sáng và bộ thu nhận diện ánh sáng phản xạ. Thay đổi trong cường độ hoặc tần số của ánh sáng được sử dụng để đo khoảng cách.

Cảm Biến Infrared (IR Sensor):

Nguyên Lý: Sử dụng tia hồng ngoại và đo lường sự thay đổi trong tia hồng ngoại phản xạ từ đối tượng.
Hoạt Động: Bộ phát tia hồng ngoại và bộ thu nhận diện tia phản xạ. Sự thay đổi trong cường độ hoặc tần số của tia hồng ngoại được sử dụng để đo khoảng cách.

Cảm Biến Điện Dung (Capacitive Sensor):

Nguyên Lý: Sử dụng sự thay đổi của điện dung giữa các điện cực khi có đối tượng gần.
Hoạt Động: Điện cực tạo ra một trường điện và sự thay đổi trong điện dung được đo lường khi đối tượng gần cảm biến. Thay đổi này được sử dụng để đo khoảng cách.

Cảm Biến Điện Từ (Inductive Sensor):

Nguyên Lý: Sử dụng sự thay đổi của trường từ tạo ra bởi cuộn dây điện khi có đối tượng gần.
Hoạt Động: Cuộn dây điện tạo ra một trường từ và sự thay đổi trong trường từ được đo lường khi có đối tượng gần cảm biến. Thay đổi này được sử dụng để đo khoảng cách.

Ứng Dụng của Cảm Biến Khoảng Cách

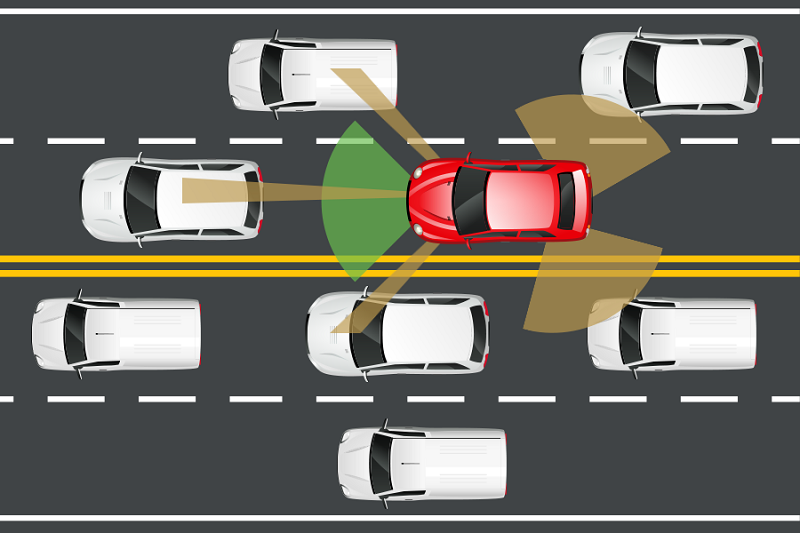

Cảm biến khoảng cách là một thành phần quan trọng trong ngành công nghiệp ô tô, và nó được sử dụng để đo lường khoảng cách giữa đối tượng và cảm biến. Dưới đây là một số ứng dụng chính của cảm biến khoảng cách trong ngành ô tô:

Hỗ trợ đỗ xe (Parking Assistance): Cảm biến khoảng cách được tích hợp trong hệ thống hỗ trợ đỗ xe để đo lường khoảng cách giữa ô tô và các vật cản xung quanh. Nó giúp tài xế dễ dàng quản lý quá trình đỗ xe và tránh va chạm với các vật thể xung quanh.
Hệ thống cảnh báo va chạm (Collision Warning Systems): Cảm biến khoảng cách có thể được sử dụng để phát hiện các vật thể xuất hiện trước ô tô và cảnh báo tài xế về nguy cơ va chạm. Hệ thống này có thể giúp giảm nguy cơ tai nạn và làm tăng khả năng an toàn của ô tô.
Hệ thống Cruise Control Thông minh: Cảm biến khoảng cách cũng được tích hợp trong hệ thống cruise control thông minh, cho phép ô tô tự động điều chỉnh tốc độ để duy trì một khoảng cách an toàn với ô tô phía trước. Điều này cải thiện hiệu suất nhiên liệu và giảm nguy cơ va chạm.
Hệ thống phanh tự động (Automatic Emergency Braking): Cảm biến khoảng cách có thể kích hoạt hệ thống phanh tự động khi phát hiện nguy cơ va chạm. Điều này làm giảm thiểu thương vong và thiệt hại do tai nạn.
Quản lý đèn tự động: Cảm biến khoảng cách có thể được sử dụng để điều chỉnh ánh sáng của ô tô tự động, thích ứng với mức độ chiếu sáng của môi trường xung quanh và khoảng cách với các phương tiện khác.
Hệ thống giữ làn đường (Lane Keeping Assist): Cảm biến khoảng cách có thể hỗ trợ hệ thống giữ làn đường bằng cách đo lường khoảng cách đến đường và giúp ô tô duy trì vị trí trong làn đường.
Quản lý góc nhìn (Blind Spot Detection): Cảm biến khoảng cách có thể được tích hợp trong hệ thống cảnh báo điểm mù, giúp tài xế nhận biết những vật thể hoặc xe có thể không nhìn thấy trong gương chiếu hậu.

Những ứng dụng này là một phần của xu hướng tự động hóa và tăng cường an toàn trong ngành công nghiệp ô tô, giúp giảm thiểu rủi ro tai nạn và cải thiện trải nghiệm lái xe.

Cảm biến khoảng cách đóng vai trò quan trọng trong nhiều ứng dụng khác nhau, từ công nghiệp đến gia dụng, đồng thời cung cấp thông tin quan trọng cho các hệ thống tự động và thông minh.
