Cảm biến yaw

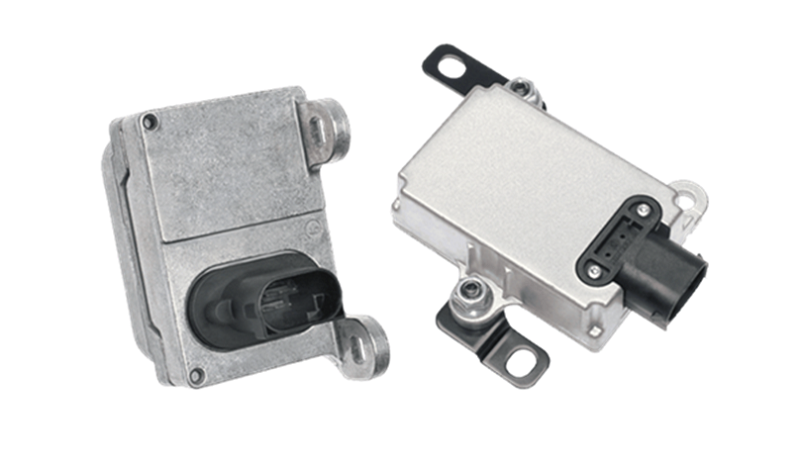

Cảm biến yaw là gì ?

Cảm biến yaw là một loại cảm biến được sử dụng trong ô tô và các phương tiện di động khác để đo lường độ xoay hoặc góc quay của phương tiện quanh trục dọc, còn được gọi là trục yaw. Góc quay này thường đo lường sự thay đổi hướng di chuyển của xe ô tô, chẳng hạn như khi xe ô tô quay hoặc lật.

Cảm biến yaw giúp hệ thống kiểm soát ô tô hoạt động ổn định và an toàn bằng cách đo lường và theo dõi góc xoay của xe. Thông tin từ cảm biến này có thể được sử dụng trong hệ thống chống bó cứng phanh (ABS), hệ thống kiểm soát ổn định (ESC), và các hệ thống an toàn khác để giảm nguy cơ mất kiểm soát và tai nạn.

Cảm biến yaw còn có cái tên gọi khác theo đúng chức năng của nó là cảm biến góc xoay.

Cấu Tạo của Hệ Thống Cảm Biến Yaw

Cảm biến yaw trên ôtô hiện nay thường được xây dựng dựa trên công nghệ góc quay gyroscope và/hoặc cảm biến gia tốc. Dựa vào nguyên lý hoạt động, có hai loại cảm biến yaw chính được sử dụng:

1. Cảm biến Gyroscope: Cảm biến này sử dụng nguyên lý về đạo hàm của góc quay. Một biến thể phổ biến của gyroscope là MEMS (Micro-Electro-Mechanical Systems) gyroscope. Cảm biến gyroscope có thể đo được tốc độ góc của ôtô quanh trục dọc của nó. Dựa trên tốc độ góc này, hệ thống có thể tính toán góc yaw của ôtô.
2. Cảm biến Gia tốc: Cảm biến gia tốc đo được gia tốc tuyến tính của ôtô. Khi ôtô quay quanh trục dọc của nó, một phần của gia tốc tuyến tính sẽ được chuyển đổi thành gia tốc tự do theo hướng ngang. Bằng cách đo lượng gia tốc này, hệ thống có thể ước lượng được góc yaw của ôtô.

Thường thì, các hãng xe sử dụng cảm biến yaw thông qua các vi mạch tích hợp hoặc các bộ cảm biến độc lập, được đặt ở vị trí chiến lược trên ôtô để đảm bảo tính chính xác cao nhất. Thông tin từ cảm biến được truyền về cho các hệ thống điều khiển như hệ thống chống trượt (ESP) và hệ thống kiểm soát ổn định (ESC) để giúp duy trì ổn định và an toàn khi lái xe.

Nguyên Lý Hoạt Động Cảm Biến Yaw Trên Ô Tô

Nguyên lý hoạt động của cảm biến yaw trên ôtô liên quan chặt chẽ đến khả năng đo và giám sát sự thay đổi của góc yaw của ôtô khi di chuyển. Góc yaw là góc xoay quanh trục dọc của ôtô, tức là góc quay của ôtô xung quanh trục dọc đi qua trọng tâm của nó.

Cảm biến yaw thường sử dụng các thiết bị cảm biến inerțial (IMU), bao gồm cảm biến gia tốc (accelerometer) và cảm biến góc quay (gyroscope), để đo và đánh giá sự thay đổi vị trí và hướng của ôtô.

1. Cảm biến Gia tốc (Accelerometer): Cảm biến này đo lượng gia tốc tuyến tính, tức là đo sự thay đổi vận tốc của ôtô theo các hướng khác nhau. Khi ôtô thực hiện một chuyển động quay quanh trục dọc của mình (góc yaw), một phần của gia tốc tuyến tính sẽ được chuyển đổi thành gia tốc tự do theo hướng ngang. Cảm biến gia tốc sẽ phát hiện và đo lượng gia tốc này.
2. Cảm biến Góc quay (Gyroscope): Cảm biến gyroscope đo tốc độ góc, tức là tốc độ quay của ôtô quanh trục dọc của nó. Khi ôtô quay quanh trục dọc, cảm biến gyroscope sẽ đo và ghi nhận tốc độ quay này.

Dựa trên thông tin từ cảm biến gia tốc và cảm biến gyroscope, hệ thống điều khiển trên ôtô có thể tính toán và ước lượng được góc yaw của ôtô. Thông tin này sau đó có thể được sử dụng trong các hệ thống chống trượt (ESP), hệ thống kiểm soát ổn định (ESC), hệ thống lái tự động và các hệ thống an toàn khác để cải thiện tính an toàn và ổn định khi lái xe.

Tóm lại, nguyên lý hoạt động của cảm biến yaw dựa vào việc đo và phân tích các thay đổi về gia tốc và tốc độ góc của ôtô để xác định góc yaw và duy trì sự ổn định khi di chuyển.

Các hư hỏng của cảm biến yaw và cách khắc phục

Khi cảm biến yaw trên ôtô gặp sự cố hoặc hỏng hóc, điều này có thể ảnh hưởng đến hiệu suất và tính an toàn của xe. Dưới đây là một số vấn đề phổ biến và phương pháp khắc phục khi cảm biến bị hỏng:

1. Bẩn và Bụi bẩn: Cảm biến yaw có thể bị ảnh hưởng bởi bụi bẩn, dầu mỡ hoặc chất lỏng khác có thể bám vào bề mặt của cảm biến, làm giảm độ chính xác của nó. Phương pháp khắc phục là làm sạch cảm biến bằng cách sử dụng dung dịch làm sạch cảm biến và một bộ cọ mềm.
2. Thiết bị Hỏng Hóc: Cảm biến yaw có thể bị hỏng do lỗi kỹ thuật, sự va đập hoặc tuổi thọ của nó. Trong trường hợp này, cần phải thay thế cảm biến bằng một cảm biến mới.
3. Dây Dẫn hoặc Kết Nối Hỏng Hóc: Có thể xảy ra vấn đề với dây dẫn hoặc kết nối của cảm biến yaw, gây ra mất kết nối hoặc lỗi trong việc truyền dữ liệu. Kiểm tra và sửa chữa hoặc thay thế các dây dẫn hoặc kết nối bị hỏng là cần thiết.
4. Lỗi Phần Mềm: Trong một số trường hợp, cảm biến yaw có thể gặp vấn đề về phần mềm hoặc cài đặt. Có thể cần cập nhật phần mềm hoặc thực hiện lại cài đặt để khắc phục vấn đề.
5. Kiểm Tra và Hiệu Chuẩn: Đôi khi, cảm biến yaw cần được kiểm tra và hiệu chuẩn định kỳ để đảm bảo hoạt động chính xác.

Các vấn đề khi cảm biến yaw hư hỏng

 Khi cảm biến yaw trên ôtô gặp sự cố hoặc bị hỏng, điều này có thể ảnh hưởng đến nhiều khía cạnh của hiệu suất lái xe và tính an toàn, bao gồm:

1. Tính ổn định của xe: Cảm biến yaw là một phần quan trọng của hệ thống kiểm soát ổn định (ESC) và hệ thống chống trượt (ESP). Khi cảm biến yaw không hoạt động đúng cách, hệ thống này có thể không hoạt động hiệu quả, làm giảm tính ổn định của ôtô trong các tình huống như trượt patin hoặc mất kiểm soát.
2. Hiệu suất phanh: Hệ thống kiểm soát ổn định (ESC) cũng sử dụng thông tin từ cảm biến yaw để điều chỉnh lực phanh trên từng bánh xe khi cần thiết. Nếu cảm biến yaw không hoạt động, hệ thống phanh có thể không hoạt động chính xác, làm giảm khả năng kiểm soát của lái xe trong các tình huống cần phanh gấp.
