DÒNG TRUYỀN LỰC TRONG HỘP SỐ SÀN

Hình trên mô tả một hộp số 5 số dẫn động bánh trước điển hình. Tại vị trí số mo các vòng răng đều ở vị trí giữa. Mỗi cặp răng tương ứng với một tỉ số truyền và là một số của hộp số. Dòng truyền lực là đường màu vàng.

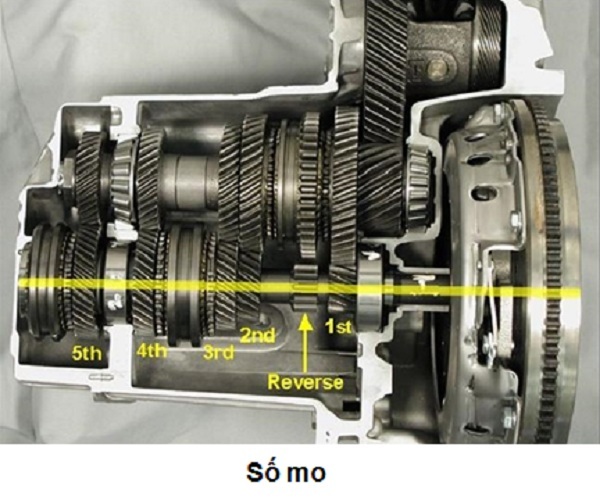

Hình ảnh dòng truyền lực trong hộp số sàn tại vị trí số N ( số mo)

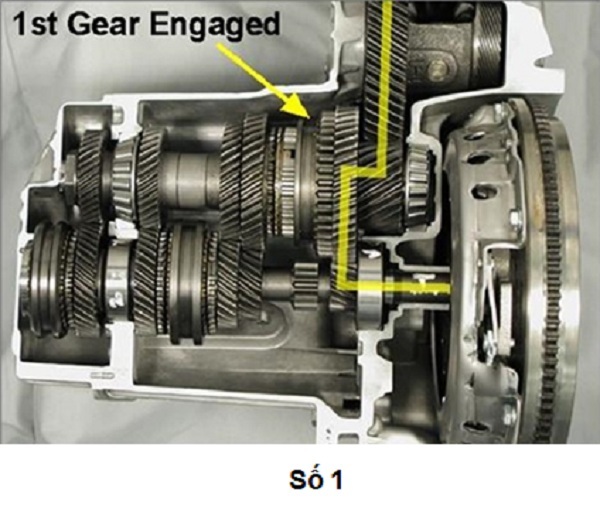

Hình ảnh dòng truyền lực trong hộp số sàn tại vị trí số 1

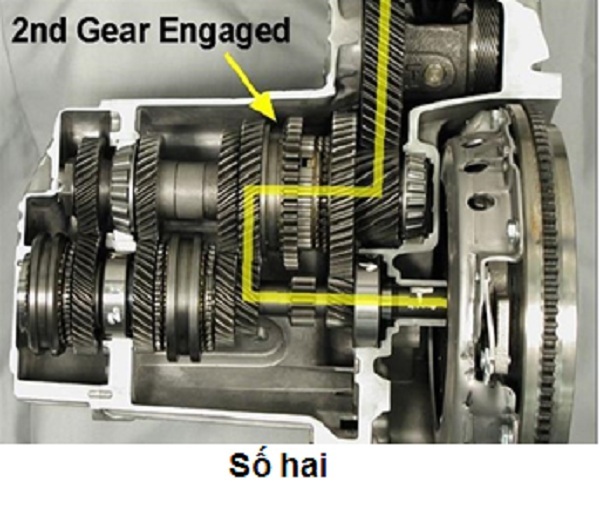

Hình ảnh dòng truyền lực trong hộp số sàn tại vị trí số 2

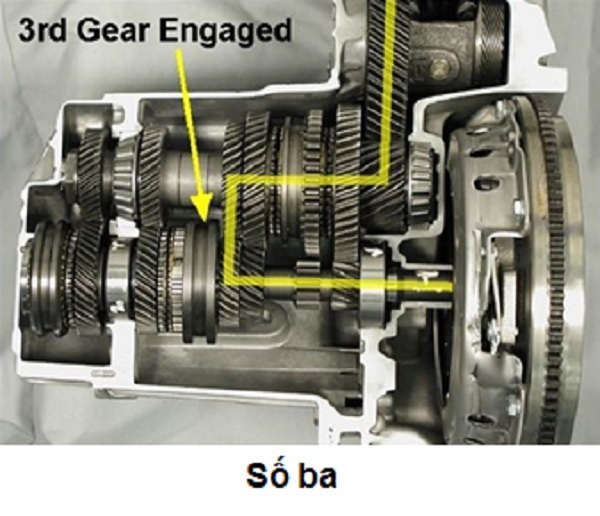

Hình ảnh dòng truyền lực trong hộp số sàn tại vị trí số 3

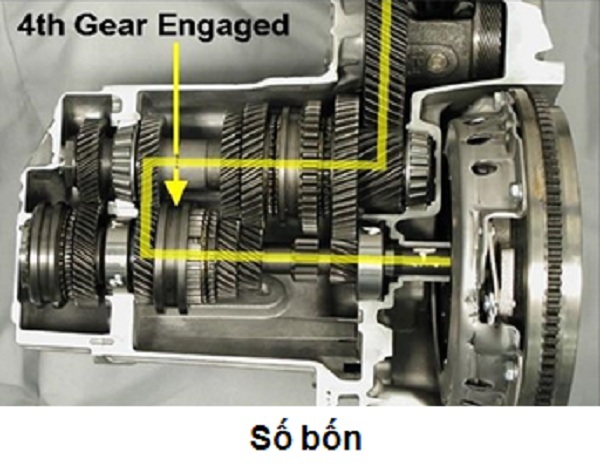

Hình ảnh dòng truyền lực trong hộp số sàn tại vị trí số 4

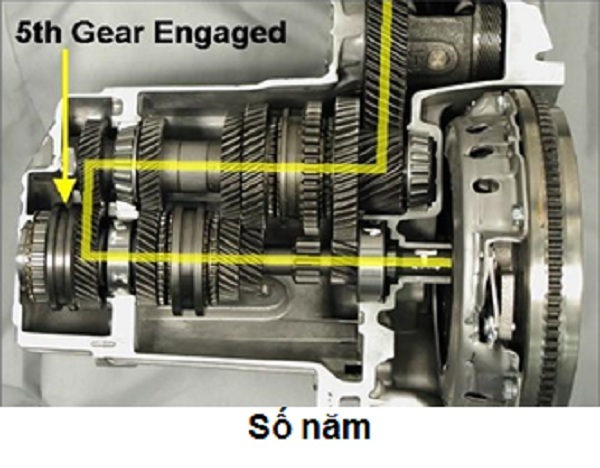

Hình ảnh dòng truyền lực trong hộp số sàn tại vị trí số 5
